Análisis de sombras sin un heliodón
En Vectorworks Fundamentals, un análisis de sombra puede ayudar a determinar las áreas del dibujo que recibirán menos luz solar, o que permanecerán en una sombra durante un período del año en particular. Si se insertan varias fuentes de luz direccionales, cada una representando un horario del día diferente, se crea una gama de sombras superpuestas que indica cuánto tiempo un área particular se halla en la sombra a lo largo del día.
Los productos de Vectorworks Design Suite tienen capacidades expandidas con la herramienta Heliodón; consulte Estudios solares. Para realizar una análisis de sombras, anule la selección de Sombras suaves en la paleta Información del objeto para el objeto de heliodón.
Para realizar un análisis de sombras:
Agregue objetos al dibujo, que proyectarán una sombra en el sitio (una casa, por ejemplo).
Oriente el dibujo hacia el norte geográfico en la página. Si el dibujo no se creó con esta orientación, puede compensarse mediante el cuadro de diálogo Definir posición del sol, descrito en el siguiente paso.

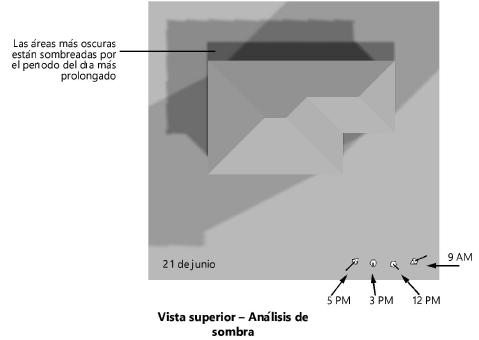

Inserte cada fuente de luz direccional seleccionando Vista > Configurar posición del sol. Insertar una fuente de luz proporcionará información sobre la sombra solo para ese horario del día; varias fuentes de luz establecidas en diferentes horarios del día producirán un análisis de sombra actual con sombras superpuestas.
Se abre el cuadro de diálogo Definir posición del sol. Consulte Agregar luz solar sin un heliodón.
Para cada fuente de luz insertada con este comando, especifique los mismos parámetros, excepto por los horarios del día. Como mínimo, debe insertarse una fuente de luz para la mañana, el mediodía, la tarde y la noche.
Verifique los parámetros de cada fuente de luz direccional en la paleta Información del objeto. Asegure que Proyectar sombras está seleccionado, y disminuya el Brillo para que la combinación de luces no sea demasiada fuerte.
Renderice el dibujo con la opción Renderworks rápido, Renderworks personalizado o Renderworks de calidad final, o con un estilo de renderizado que usa un tipo de renderizado Realista o Realistic RS. Usar la herramienta Renderizar mapas de bits para hacer render de una parte de la imagen para presentaciones.
Consultar Renderizar un área seleccionada para más información sobre la herramienta Renderizar mapas de bits.
