自动插入连接

命令

工作空间：路径

插入悬垂

Design Suite：娱乐 > 升降装置/Braceworks

Spotlight：Spotlight > 升降装置/Braceworks

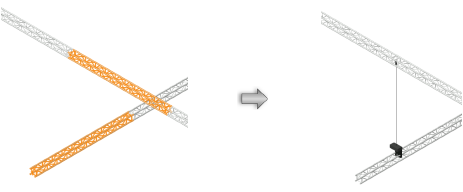

选定升降装置对象（带桁架段数据）可以通过插入悬垂命令在可能的连接点与悬垂自动连接。

Spotlight 首选项中的桁架十字自动插入参数会在插入交叉、接触的桁架时自动创建桁架十字。

要自动连接升降装置对象：

选择要连接的两个升降装置对象。

选择该命令。

“连接选项”对话框打开。

选择是将悬垂作为静止悬垂吊索还是作为吊机插入；如果作为吊机插入，从“资源选择器”中选择悬垂的吊机符号。

符号被插入在升降装置对象之间可能的连接点上。
