调整相机匹配控制线和参照目标

控制线

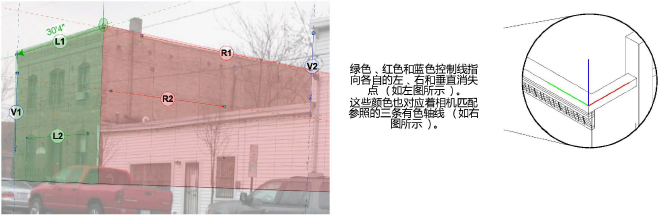

共有六条控制线定义照片的三个消失点。

每条控制线，以及参照目标，用于正确放置照片图像和调整其朝向。

项目	用途
绿色和红色控制线	绿色和红色线分别建立左右消失点
蓝色控制线	蓝色线建立垂直消失点

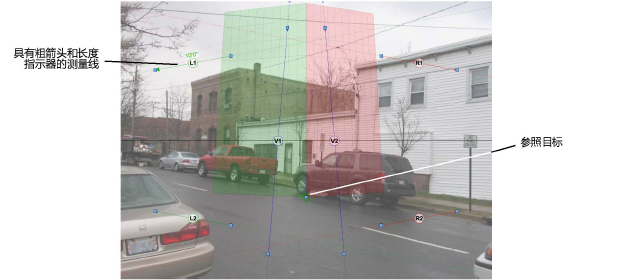

测量线	测量线是一条控制线，用于指定照片中某个要素的已知长度。位于由相机匹配参照的绿色或红色轴所定义的垂直平面上的任何控制线都可以选作测量线。被选作测量线的控制线显示有粗箭头，并显示其给定尺寸。
参照目标点	参照目标点建立在相机匹配参照在照片上的位置。参照目标点用带十字的圆圈表示；目标的颜色对跟测量线的颜色一致。参照目标点（和相机匹配参照）应该位于测量线定义的垂直平面上。
水平线	黑色线代表计算水平线。

设定已测量的线

测量线代表了照片图像内的已知长度。

要选择测量线并指定其长度：

如果只选择了相机匹配对象，选择视图 > 缩放 > 适合对象，使整个照片位于绘图窗口内。

放置控制线，使相机匹配可以识别相机匹配参照的方向。

绿色线指向左消失点（由相机匹配参照的绿色轴线定义）。

红色线指向右消失点（由相机匹配参照的红色轴线定义）。

蓝色线指向垂直消失点。将任何垂直元素放在照片内。

在“对象信息”面板中，从列表选择测量线，然后输入该线的测量长度。

由于参照目标点确定了照片上的“相机匹配”参照位置，请使用参照目标的控制点将它移到照片上的“相机匹配”参照位置。

调整控制线

初始时，相机匹配对象显示六条着色控制线和一个参照目标。

参照目标是一个具有十字准线的圆圈。将其移动至照片上的相机匹配参照位置。

在调整控制线和目标之前，关闭“吸附”设置中的所有约束。这使得放置点和调整线更加容易，并可避免不小心吸附到模型内的对象。

每条控制线都有用于调整其位置的控制点。移动控制线，使绿色线指向左消失点，红色线指向右消失点，蓝色线指向垂直。控制线就位后，放大每一条控制线以进行微调。

尽量使每一对着色线远离彼此。一对线越接近，就变得越平行。这导致难以建立准确的消失点。

接近平行的着色控制线对对调整更加敏感。当颜色近似的控制线接近平行时，它们之间的角度即使出现非常小的变化，其相交的消失点位置也会出现很大变化。当在这种情况下设置视图时，预览对象非常有助于观察对控制线做出极小改变时的效果（请参阅相机匹配预览对象）。如果无法将预览对象精确放置，则使其尽可能接近，设置视图，然后微调至所需的位置。

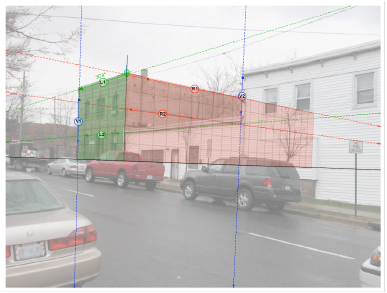

在图像中，两条红色线不是最理想的，但（预览对象中很显然）仍然时可以接受的。
