轴
|
模式 |
工具 |
工作空间：工具集 |
|
用于符号插入工具的模式 |
轴
|
Design Suite、Architect、Spotlight：机器组件 Landmark：将工具添加到工作空间 |
轴工具和轴 - 三维工具在工具集上共享相同的位置。在可见工具上单击并按住鼠标以打开弹出工具列表并选择所需的工具。

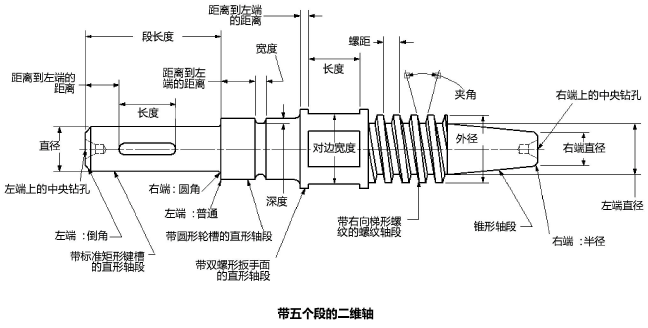

轴工具可用于创建一个包含多个直形、锥形和螺纹轴段的轴。
要插入轴段：
单击“工具和模式”。
单击以放置对象，然后再次单击以设置旋转。第一次在文件中使用该工具时，“特性”对话框打开。设置默认参数。参数可以稍后从“对象信息”面板编辑。
单击“对象信息”面板中的配置按钮，以便添加、删除或修改轴组件段（请参阅轴段特性）。
