不受约束线性尺寸标注

模式	工具	工具集
不受约束线性	不受约束线性尺寸标注	尺寸标注/备注

不受约束线性模式可用于创建带单个测量值的尺寸标注线。

如要创建带单个测量值的不受约束线性尺寸标注线：

单击“工具和模式”，然后选择一个标准（尺寸标注尺寸）和单位。

单击以设置测量起点。

单击以结束测量。

将光标移离对象，移至所需的偏移位置。

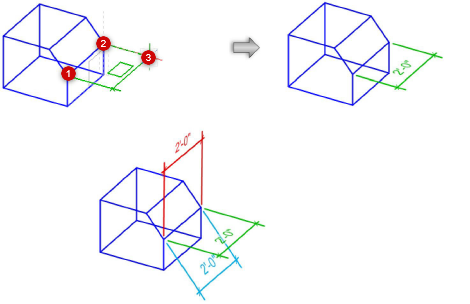

在三维视图中，前两次单击用于确定要在其上放置尺寸标注的平面的 X 轴；移动光标可旋转尺寸标注平面。尺寸标注平面可以平行或垂直于图层平面，或对齐正被尺寸标注的三维对象的相邻面。

单击以放置尺寸标注线。



尺寸标注可以平行或垂直于图层平面，或对齐至与尺寸标注线相邻的面

不受约束线性尺寸标注
