重调楼板形状

工具

工具集

形状重调

基础

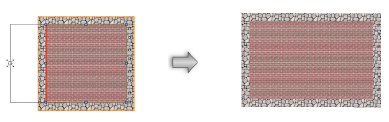

通过重调形状编辑自动定界楼板的边界，将其转换为手动模式，跟任何墙壁取消关联，使重调形状操作不会移动墙壁。

要重调整个楼板的形状：

选择要重调形状的楼板。

单击该工具。

或者，在楼板上双击以打开“编辑楼板”对话框并单击“形状重调”以激活形状重调工具。也可以在楼板上右键单击，并从上下文菜单选择编辑边界，在此可以使用形状重调工具重调楼板边界和使用选择工具重调大小。

选择基准组件进行形状修改；任何编辑均适用于整块楼板。重调其形状，如重调对象的形状中所述。

如果在编辑模式，单击编辑边界以返回到绘图。
