锥化实体或 NURBS 曲面

模式

工具

工具集

锥化实体

变形

三维建模

要锥化实体或 NURBS 曲面：

单击“工具和模式”。

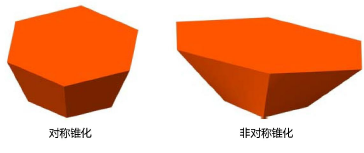

默认情况下选择对称模式；四向箭头反馈图形显示在光标周围，等量的锥化应用于拖动方向及其垂直方向。如果需要非对称锥化，请取消选择工具栏上的对称模式；将显示双向箭头反馈图形，且锥化仅适用于拖动方向；其垂直方向没有锥化。

对称模式状态亦可于操作期间随时改变。

随着您在三维对象上方移动光标，它们会高亮以指明其可被修改。单击以选择实体或 NURBS 曲面。

按住 Shift 键单击以选择多个对象。

四向或双向箭头反馈图形显示在光标周围。将箭头图形定位于目标锥化中心，然后单击。

箭头图形仅在选中了对象时才显示。要根据需要定位箭头，您可能需要利用视图栏上的“活动平面”列表来激活某特定平面。

锥化中心可能远离待锥化对象。

箭头图形还在单击点，且锥化轴线出现。箭头会随着您移动光标而旋转以指示锥化的方向，且锥化参照线可预览锥化的起点。单击以放置参照线。

随着您移动光标，锥化比率线会追踪光标，且会显示锥化对象的预览。

要锥化到某个精确的比率，按 Tab 键并在数据栏中输入一个正数。原始形状比为 1；数值小于 1 的锥化向内，而数值大于 1 的锥化向外。按 Enter 键以显示锥形预览。

单击以结束此操作。结果为一个一般实体对象。
