创建建筑红线

工具

工具集

建筑红线

Design Suite、Architect、Landmark：场地规划

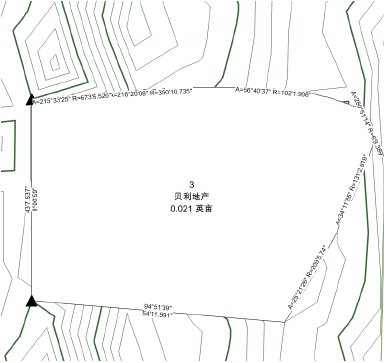

建筑红线工具以互动方式根据调查数据创建建筑边界。生成的多段线由线段和/或弧段合成。闭合段可以自动绘制和测量；每个段可单独标示距离和真方位。预格式化的明细表提供了关于建筑红线线段和曲线的信息。

模式	说明
真方位和距离	通过按顺序指定线条的每个线性或曲线段的真方位和距离，绘制建筑红线。
顶点	使用所选多段线创建选项和当前首选项设置绘制建筑红线（请参阅建筑红线参数）。
多段线创建选项	对于定点模式，选择绘制对象所依据的多段线的方法；请参阅创建多段线
首选项	打开“对象特性”对话框以设置建筑红线的默认首选项。

或者，还可使用以下任一方法创建建筑红线：

绘制闭合的二维形状，然后选择从形状创建对象命令（请参阅从形状创建对象）。

绘制圆弧和线条，选择修改 > 合成以创建一条多段线，然后选择从形状创建对象命令。
