应用数据可视化

视图栏上的数据可视化菜单列出了当前文件中、用户和工作组文件夹中以及 Vectorworks 库中可用的数据可视化。当前已应用的可视化显示有一个复选标记。启用数据可视化切换按钮打开和关闭选定的可视化。使用菜单顶部的命令创建、编辑和管理可视化。

仅当设计图层为活动图层时，“数据可视化”菜单才可用；在图纸图层上，将数据可视化用作视口属性。

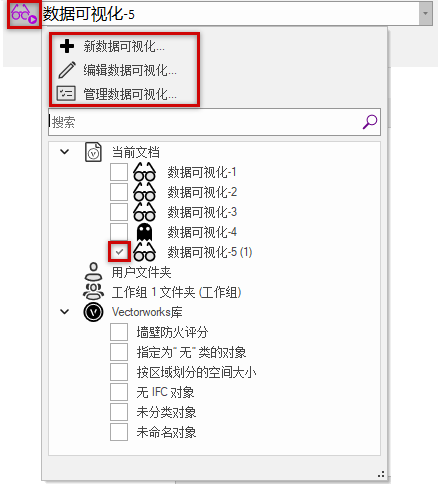

突出显示的项目（从上到下）：启用数据可视化切换按钮、数据可视化命令、指示当前数据可视化的复选标记

要将数据可视化应用于绘图：

单击视图栏上的数据可视化菜单。

选择要应用的可视化；如果需要，在搜索框中输入文本以过滤列表。

可视化名称左侧的图标指示可视化是更改对象属性 还是隐藏对象 。

选定的可视化显示有一个复选标记，并且在可视化旁边有一个数字指示其优先级。如果存在冲突，数字较小的可视化具有较高优先级。取消选择所有可视化以使用正常对象属性和可见性显示绘图。

关闭后，菜单顶部显示选定的可视化名称，或者指示选择了多个可视化或未选择可视化。

单击启用数据可视化以切换打开和关闭选定的可视化。当切换至“关”时，菜单显示<无>，并且取消选择所有可视化；但是，此前选择的可视化状态被记住。如果将可视化切换回“打开”，则再次选择并应用此前选择的可视化。

切换按钮指示数据可视化功能的状态：

禁用：未选择数据可视化，并且数据可视化功能关闭。选择一个数据可视化以打开该功能。

 运行：选定了数据可视化，且数据可视化功能打开（您的高亮显示颜色可能不同）。绘图使用选定的数据可视化设置显示。

 暂停：选定了数据可视化，但是数据可视化功能暂停，因此绘图以对象属性显示。单击切换按钮以再次应用选定的数据可视化。

在 Spotlight 中，数据可视化应用于照明设备几何图形，而不影响标签图例。要设置标签图例属性，请参阅创建标签图例。

应用数据可视化到视口

数据可视化可以应用于图纸图层上的视口。如果视口具有类或图层覆盖，请注意以下几点：

类视口覆盖：如果数据可视化设置为对象的更改属性，通常情况下，数据可视化设置优先于视口中的类覆盖。但您可以设置选项以保留数据可视化属性中的原始填充、画笔、阴影或纹理，这将保留类覆盖。

图层视口覆盖：数据可视化阻止显示图层视口覆盖。关闭视口中的数据可视化以显示覆盖设置。

当为视口选择了<无>以外的数据可视化时，仅黑白和使用图层颜色的高级视口设置不适用。

要将数据可视化应用于图纸图层视口：

执行以下任一操作：

创建视口时，选择所需的数据可视化。如果需要，还可以选择以下选项：是现在自动创建数据可视化图例，还是每当新的数据可视化应用于视口时创建。

对于现有的选定视口，请从“对象信息”面板上的数据可视化中选择要应用的数据可视化。如果选择了创建数据可视化图例，则会自动创建图例；取消选择该选项可关闭图例。

对于视口样式，从“视口样式”对话框中选择要应用的数据可视化，并为使用该样式的视口设置“按样式”或“按实例”的选项。如果需要，还可以选择以下选项：是现在自动创建数据可视化图例，还是每当新的数据可视化应用于视口时创建。

如果需要，选择多个数据可视化。选择不会冲突的数据可视化。还可以从其中任何一个位置中创建新的数据可视化。

数据可视化图例

将数据可视化指派给图纸图层视口后，可以在视口的注释图层内自动创建、编辑或删除图例（除非数据可视化及其图例是由视口样式控制的）。如果针对视口选择多个可视化，则可针对每个可视化创建一个图例。创建视口时或在选定视口的“对象信息”面板中，单击创建数据可视化图例以打开或关闭图例。

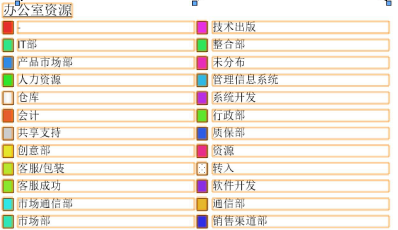

图例顶部的控制点可调整色板和标签之间的间距以及图例的整体宽度

要编辑图例特性：

右键单击包含数据可视化图例的视口，然后从上下文菜单中选择编辑注释。

选择图例以在“对象信息”面板中查看和编辑其属性。测量值以页面单位表示。

单击以显示/隐藏参数。单击以显示/隐藏参数。

要编辑图例标签或对其重新排序，单击编辑标签。

“数据可视化图例标签”对话框打开。

左侧显示提取的值。单击一个值，然后在列中拖动以更改标签的顺序。要更改标签文本，单击标签并输入新名称。单击确定以便返回到“对象信息”面板。
