Insertar puertas en Vectorworks Design Series

Como alternativa, para fijar una puerta de muro cortina en un muro cortina (se necesita Vectorworks Architect o Landmark), seleccione un panel con la herramienta Editar muro cortina, y luego haga clic con el botón derecho del mouse (Windows) o Ctrl-clic (Mac) en panel y seleccione Insertar puerta desde el menú contextual. La puerta se inserta automáticamente como una puerta de muro cortina.

2. Si esta es la primera vez que se inserta una puerta en el dibujo, o si desea cambiar las preferencias predeterminadas que se aplicarán a las puertas fijadas posteriormente, haga clic en Preferencias desde la barra de Herramientas.

Se abrirá el cuadro de diálogo Configuración de puerta. La configuración se agrupa en varios paneles de parámetros relacionados que se enumeran a la izquierda del cuadro de diálogo. Seleccione cada panel y especifique los parámetros de puerta. Haga clic en OK para establecer los parámetros de puerta y cerrar el cuadro de diálogo. Es posible editar estos parámetros para puertas fijadas en la paleta Información del objeto, como se describe en Propiedades de puerta.

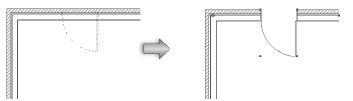

3. Haga clic en el área de dibujo o en una pared para fijar el punto de inserción de la puerta y luego haga clic nuevamente para fijar el giro. Es posible modificar la dirección de una puerta insertada en una pared más tarde haciendo clic en Voltear en la paleta Información del objeto o desde el menú contextual.

Varias características de la puerta se describen como “de interior” o “de exterior”. Estas incluyen las partes de cubierta de pared y corte. Estos elementos se determinan según las facetas internas y externas de la pared. El lado izquierdo de la pared (como se ve sobre la dirección de la pared) es siempre “exterior” y el lado derecho, “interior” (vea Dirección de pared). Al voltearse la puerta no se voltearán estos elementos.

Configuración de puerta: Vista previa

Parámetro	Descripción
Vista previa 3D	Muestra de manera dinámica una vista previa 3D de la puerta con los parámetros actualmente seleccionados
Vista	Seleccionar la vista estándar para la vista previa 3D de la puerta
Render	Seleccionar el modo de representación para la vista previa 3D de la puerta
Vista previa Superior/plano	Muestra de manera dinámica una vista previa superior/plano de la puerta con los parámetros actualmente seleccionados

Configuración de puerta: panel General

Parámetro	Descripción
Referencia de tamaño	Seleccionar la opción correspondiente para definir la altura y el ancho de la puerta; si se selecciona Referencia de tamaño se actualizan de manera automática los campos de Ancho y Altura, pero no se cambia el tamaño de la puerta: ● Tamaño de hoja - representa la altura y el ancho de la puerta que se mide hacia el interior de la jamba, sin incluir la jamba, el travesaño y las ventanas laterales fijas; esta es la configuración predeterminada para unidades imperiales ● Tamaño de unidad - representa la altura y el ancho total y actual de la puerta que se mide hacia el exterior de la jamba, incluyendo la jamba, el travesaño y las ventanas laterales fijas ● Abertura sin terminar - representa la altura y el ancho total y actual de la puerta que se mide hacia el exterior de la jamba, incluyendo la jamba, el travesaño, las ventanas laterales fijas y el espacio de cuña (para la Configuración de abertura, la Referencia de tamaño se cambia de manera automática a Abertura sin terminar); esta es la configuración predeterminada para unidades métricas Se necesita el producto Vectorworks Architect o Landmark para Tamaño de unidad y Abertura sin terminar.
Ancho/altura	El ancho/la altura de la puerta se mide según la selección de Referencia de tamaño: ● Tamaño de hoja - el ancho y la altura se miden en el interior de la jamba ● Tamaño de unidad - el ancho y la altura se miden en el exterior de la jamba ● Abertura sin terminar - el ancho y la altura miden la abertura sin terminar
Usar geometría de símbolo	Seleccionar Usar geometría de símbolo y hacer clic en Examinar para seleccionar un símbolo de puerta desde los recursos del archivo actual. Seleccionar un símbolo desde la lista gráfica de Símbolos y hacer clic en OK. Se mostrará el Nombre de símbolo en el cuadro de diálogo Configuración de puerta y se actualizará la vista previa con el símbolo seleccionado. Cuando se selecciona un símbolo, se ignoran todos los campos correspondientes a la geometría de la puerta, sin embargo, los valores paramétricos aún están disponibles solo para fines de generación de inventarios e informes.
Forma superior	Seleccionar la forma de la parte superior de la puerta
Tragaluz	Seleccionar si se desea agregar un tragaluz sobre la puerta; los parámetros de tragaluz se establecen desde el panel Tragaluz
Elevación	Introducir la distancia entre el inicio de la forma superior hasta la parte superior de la puerta (no se aplica para Forma superior cuadrada y redonda)
Muelle	Introducir la distancia recorrida por encima del piso, antes del comienzo de la Forma superior
Desplazamiento en pared	Introducir la distancia para desplazar el punto de inserción de la puerta desde la línea central de la pared
Configuración	Seleccionar la configuración general de la puerta. Para crear una abertura simple en una pared para definir una abertura de puerta sin crear una geometría para representar la puerta, seleccionar la opción Abertura; (se necesita Vectorworks Architect o Landmark). Según la selección, se habilitarán o deshabilitarán automáticamente una variedad de configuraciones de puerta, como se describe en las siguientes secciones.
Operación	Seleccionar la operación avanzada para una puerta corrediza o de giro complejo, donde “O” representa una puerta fija y “X” representa una puerta operativa
Hoja desigual (se necesita Vectorworks Architect o Landmark)	Para las configuraciones de dos partes y vaivén doble, seleccionar esta opción para insertar una puerta con hojas de anchos desiguales
Ancho de hoja 1/2	Cuando se seleccione Hoja desigual, introducir el ancho de la primera hoja de puerta; el ancho de la segunda hoja de puerta se calcula de manera automática y se muestra como el valor Ancho de hoja 2
Puerta de muro cortina (se necesita Vectorworks Architect o Landmark)	Indica que la puerta se fijará en un muro cortina, donde su ancho y altura se basan en las estructuras circundantes en las que se fija. Una puerta de muro cortina no tiene tantas opciones de parámetros disponibles como una puerta estándar. Las configuraciones se limitan a las que se aplican a la fijación de muros cortina.

Configuración de puerta: panel de Visualización en 2D

Parámetro	Descripción
Mostrar detalle de plano	Seleccionar esta opción para mostrar todos los detalles de puerta en la vista Superior/plano
Dibujar líneas de pared	Seleccionar si desea dibujar líneas de pared en todo momento; las líneas de pared se dibujan en la clase techo-principal, para crear fácilmente planos de techo reflejados
Establecer atributos por	Seleccionar si se desea establecer la visibilidad y los atributos gráficos 2D de las partes de puerta enumeradas por Objeto, Estilo de línea o Clase. ● Objeto: deshabilita los controles de grosor y estilo de línea para partes individuales, y usa la configuración de grosor y estilo de línea para el objeto de puerta. ● Estilo de línea: controla grosor y estilo de línea para las partes individuales; esta configuración reemplaza la configuración de objeto de puerta. ● Clase: establece el grosor y estilo de línea de las partes individuales por clase. Seleccionar una clase para cada parte para controlar su apariencia y visibilidad. Se enumeran las clases presentes en el dibujo; como alternativa, crear una clase nueva. Seleccionar la clase de puerta para fijar la parte en la misma clase que el objeto de puerta.
Clases de visibilidad (se necesita Vectorworks Architect o Landmark)	Seleccionar una clase para cada parte enumerada para controlar su apariencia y visibilidad. Se enumeran las clases presentes en el dibujo; como alternativa, crear una clase nueva. Seleccionar la clase de puerta para fijar la parte en la misma clase que el objeto de puerta.

Configuración de puerta: panel de Visualización en 3D

Las opciones de Visualización en 3D no están habilitadas para la Configuración de Abertura.

Parámetro	Descripción
Marcador de dirección de bisagra 3D	Seleccionar esta opción para dibujar líneas que representan la dirección de la bisagra 3D
Mostrar marcador interior/exterior	Seleccionar esta opción para dibujar líneas representando la dirección de bisagra de las hojas de puerta en el lado interior/exterior de la puerta 3D
Usar atributos de clase de marcador de bisagra	Seleccionar para establecer los atributos de marcador de dirección de bisagra por clase
Clase de marcador de dirección de bisagra	Seleccionar una clase para controlar la visibilidad y, si se selecciona Usar atributos de clase de marcador de bisagra, la apariencia. Se enumeran las clases presentes en el dibujo; como alternativa, crear una clase nueva. Seleccionar la clase de puerta predeterminada para fijar la parte en la misma clase que el objeto de puerta.
Puntos de marcador hacia adelante	Establecer el marcador de dirección de bisagra para que indique hacia la bisagra o la manilla
Dibujo 3D abierto	Seleccionar esta opción para dibujar puertas 3D abiertas en el Ángulo de apertura especificado
Nivel de detalle en 3D	Seleccionar el nivel de detalle que se incluirá para puertas 3D. En configuraciones de Baja a Medio, algunos detalles de puerta no se dibujan en vistas 3D; estas configuraciones simplifican la apariencia para ver el dibujo en pequeña escala.

Configuración de puerta: panel de Etiqueta de identificación

Parámetro	Descripción
Incluir en inventario	Seleccionar si desea incluir la información de esta puerta en el inventario de puerta y establecer la etiqueta de identificación de la puerta en visible, ver Crear hojas de cálculo e inventarios de puerta
Prefijo de ID	Asigna información alfanumérica antes del valor de etiqueta numérico; agregar información de prefijo es opcional
Etiqueta de ID	Asigna un valor numérico a la identificación; este número aumenta de manera automática si se selecciona la opción incrementar de manera automática en el cuadro de diálogo Configuración de identificación (ver Usar la herramienta Etiqueta de ID )
Sufijo de ID	Asigna información alfanumérica después del valor de etiqueta; agregar información de sufijo es opcional
Clase de ID	Seleccionar una clase para controlar la visibilidad y, si se selecciona Usar atributos de clase de ID, la apariencia. Se enumeran las clases presentes en el dibujo; como alternativa, crear una clase nueva. Seleccionar la clase de puerta predeterminada para fijar la parte en la misma clase que el objeto de puerta.
Usar atributos de clase de ID	Seleccionar para usar los atributos de clase de identificación para la línea de burbuja, línea directriz, y el marcador de línea directriz
Mantener ID horizontal	Cuando se selecciona esta opción, la identificación gira automáticamente hasta quedar horizontal
Forma de burbuja	Seleccionar la forma de burbuja de la etiqueta de identificación
Tamaño de burbuja	Introducir el tamaño mínimo de la burbuja (este valor representa el tamaño de la burbuja por la escala de capa; la forma de la burbuja se mantiene en relación con el texto dentro de esta, para mantener la uniformidad de la burbuja de identificación a través del archivo de dibujo)
Atributos de línea de burbuja	Seleccionar los atributos y el grosor de la línea de burbuja o seleccionar Establecer grosor para abrir el cuadro de diálogo Establecer grosor y crear un grosor de línea personalizado
Mostrar directriz	Seleccionar si desea dibujar una línea directriz desde la etiqueta de identificación al objeto de puerta
Atributos de línea	Seleccionar los atributos y el grosor de la línea directriz o seleccionar Establecer grosor para abrir el cuadro de diálogo Establecer grosor y crear un grosor de línea personalizado
Incluir marcador	Seleccionar esta opción para incluir un marcador para la línea directriz de identificación y elegir el estilo deseado desde la lista de marcadores o seleccionar Personalizado para crear un marcador personalizado. Seleccionar Editar lista de marcador para abrir el cuadro de diálogo Editar lista de marcador; ver Editar lista de marcadores.
Mostrar etiqueta en 3D (se necesita Vectorworks Architect o Landmark)	Seleccionar para mostrar la etiqueta de identificación en vistas 3D
Desplazamiento horizontal	Introducir el desplazamiento horizontal de la etiqueta 3D en relación con la esquina inferior izquierda de la abertura sin terminar mirando el lado exterior de la puerta (un valor positivo introduce la etiqueta en la abertura relativa respecto de la esquina inicial; un valor negativo extrae la etiqueta de la abertura relativa respecto de la esquina inicial) La etiqueta de identificación se desplaza ligeramente desde la faceta exterior de la hoja de la puerta. El tamaño y la forma del texto y de la burbuja, si se encuentran presentes, coincidirá con la configuración del plano y el texto siempre estará correcto leyendo desde la parte exterior de la pared. La burbuja escalará mediante la escala de texto de los viewports.
Desplazamiento vertical	Introducir el desplazamiento vertical de la etiqueta 3D en relación con la esquina inferior izquierda de la abertura sin terminar mirando el lado exterior de la puerta (un valor positivo introduce la etiqueta en la abertura relativa respecto de la esquina inicial; un valor negativo extrae la etiqueta de la abertura relativa respecto de la esquina inicial)

Configuración de puerta: panel de Jamba

Las opciones de Jamba no están habilitadas para la Configuración de Abertura ni para las puertas de muro cortina.

Parámetro	Descripción
Ancho	Introducir el ancho de jamba de la puerta (paralelo a la pared)
Profundidad	Introducir la profundidad de la jamba de la puerta (perpendicular a la pared)
Usar profundidad de pared	Seleccionar esta opción para establecer la profundidad de la jamba a la profundidad total de la pared
Usar extensión de jamba (se necesita Vectorworks Architect o Landmark)	Seleccionar este campo para especificar una extensión de jamba para rellenar cualquier brecha entre la faceta interior de la jamba y la faceta exterior de la pared; introducir el Ancho de extensión de jamba deseado En vistas 2D, las extensiones usan los estilos y los grosores de las líneas de Jamba; en vistas 3D, el color de relleno de las extensiones o las texturas y la visibilidad están controlados por la clase Jamba int.
Espacio de cuña	Introducir la distancia entre la faceta exterior de la jamba y la abertura sin terminar (para la Configuración de abertura, el Espacio de cuña se establece de manera automática en 0)
Mostrar espacio de cuña en el plano (se necesita Vectorworks Architect o Landmark)	Seleccionar esta opción para mostrar el espacio de cuña en la vista Superior/plano
Módulo de albañilería	Introducir la cota del módulo de albañilería
Profundidad/ ala de astrágalo	Usar estas dos cotas para determinar el tamaño del ala de astrágalo o la profundidad (introducir cero para mostrar sin ala en el astrágalo); se habilita si se selecciona Giro por partes en el campo Configuración del panel General

Configuración de puerta: panel de Hoja

Parámetro	Descripción
Hoja	Seleccionar el tipo de hoja deseado
Sólido
Grosor	Introducir el grosor de la losa de la puerta
Incluir ventanillas de puerta (se necesita Vectorworks Architect o Landmark)	Seleccionar para incluir las ventanillas de puerta
Forma de ventanilla de puerta	Seleccionar la forma de las ventanillas de puerta
Desplazamiento inferior	Introducir un valor de desplazamiento, medido desde la parte inferior de la hoja hasta la parte inferior de la ventanilla de puerta más baja
Desplazamiento derecho	Introducir un valor de desplazamiento, medido desde el borde de la hoja hasta el borde más cercano de la ventanilla de puerta. Para las configuraciones de puerta más comunes, este parámetro se mide desde el borde sin bisagra de la hoja, que es el borde derecho de la vista frontal predeterminada de Vectorworks en la vista previa en 3D. Sin embargo, con algunas de las configuraciones de puerta de varias partes más complejas, el desplazamiento se mide desde puntos diferentes para proporcionar la alineación correcta de las ventanillas de puerta. Consulte la Vista previa 3D para confirmar la apariencia.
Altura/ancho de panel	Introducir la altura y el ancho de las ventanillas de puerta individuales Ancho de panel solo se habilita para las formas de ventanilla de puerta rectangular y ovalada. Para las formas cuadrada y redondeada, el ancho se establece automáticamente igual a la altura.
Número de paneles	Introducir el número de ventanillas de puerta
Separación	Para las hojas con más de una ventanilla de puerta, introducir el desplazamiento vertical entre las ventanillas
Establecer altura de panel superior	Para las hojas con más de una ventanilla de puerta, seleccionar esta opción para hacer la ventanilla de puerta superior a una altura diferente a la de las otras ventanillas y especificar la Altura de ventanilla deseada
Agregar ventanillas de puerta a la hoja desigual	Para las puertas con una hoja desigual, seleccionar esta opción para incluir ventanillas de puerta con los mismos parámetros en la hoja más pequeña y en la hoja principal.
Vidrio	El tipo de Hoja de vidrio habilita las opciones específicas para las puertas de vidrio en este panel, como, por ejemplo, Estilo de montante; no hace que las hojas de la puerta se representen como vidrio transparente. Para que el vidrio se represente correctamente, aplicar una Clase de vidriado a los paneles de Clases.
Grosor	Introducir el grosor de la losa de la puerta
Ancho de cabio superior	Introducir el ancho del cabio superior de la puerta
Ancho de montante lateral	Introducir el ancho del montante izquierdo y derecho
Ancho de cabio inferior	Introducir el ancho de cabio inferior de la puerta
Estilo de montante	Seleccionar el estilo de montante
Barras verticales/horizontales	Introducir el número de barras de montante verticales/horizontales
Ancho de barra	Introducir el ancho de la barra del montante
Profundidad de barra (se necesita Vectorworks Architect o Landmark)	Introducir la profundidad de barra del montante
Desplazamiento de barra (se necesita Vectorworks Architect o Landmark)	Introducir el desplazamiento de la barra de montante para los montantes Pradera
Panel
Grosor	Introducir el grosor de la losa de la puerta
Ancho de cabio superior	Introducir el ancho del cabio superior de la puerta
Ancho de montante lateral	Introducir el ancho del montante izquierdo y derecho
Ancho de cabio inferior	Introducir el ancho de cabio inferior de la puerta
Paneles verticales/horizontales	Introducir el número de paneles verticales/horizontales en la puerta
Ancho de montante medio	Introducir el ancho de cualquier montante intermedio
Establecer altura de panel superior	Seleccionar esta opción para hacer el panel superior de la puerta a una altura diferente a la de los otros paneles y especificar la Altura de panel deseada
Panel superior simple (se necesita Vectorworks Architect o Landmark)	Seleccionar esta opción para especificar solo una ventanilla en la parte superior de la hoja, independientemente del número de ventanillas por debajo
Vidrio en paneles superiores (se necesita Vectorworks Architect o Landmark)	Seleccionar esta opción para insertar el vidriado en las ventanillas superiores
Estilo de montante	Seleccionar el estilo de montante
Barras verticales/horizontales	Introducir el número de barras de montante verticales/horizontales
Ancho/profundidad de barra	Introducir el ancho y la profundidad de barra del montante
Desplazamiento de barra	Introducir el desplazamiento de la barra de montante para los montantes Pradera
Personalizado (se necesita Vectorworks Architect o Landmark)
Grosor	Introducir el grosor de la losa de la puerta
Hoja personalizada	Seleccionar el tipo de hoja desde el contenido predeterminado; ver Bibliotecas de recursos. Las hojas personalizadas deben ser solo símbolos 3D, creados desde sólidos genéricos, guardados en la ubicación de contenido predeterminada.

Configuración de puerta: panel de Luces

Las opciones de luces no están habilitadas para la Configuración de Abertura ni para las puertas de muro cortina.

Parámetro	Descripción
Incluir ventanas laterales fijas	Seleccionar esta opción para incluir ventanas laterales fijas
Ancho izq./der.	Introducir el ancho de la ventana lateral fja izquierda/derecha
Ancho de bastidor	Introducir el ancho de la ventana lateral fja y del bastidor del travesaño
Profundidad de bastidor	Introducir la profundidad del bastidor de la ventana lateral fja
Ancho de mainel	Introducir el ancho de mainel de la ventana lateral fja
Profundidad de mainel	Introducir la profundidad de mainel de la ventana lateral fja
Incluir montantes	Seleccionar si desea agregar montantes a las ventanas laterales fijas
Estilo	Seleccionar el estilo de montante de la ventana lateral fija
Barras verticales/horizontales	Introducir el número de barras de montante verticales/horizontales
Ancho de barra	Introducir el ancho de la barra de montante de la ventana lateral fija
Profundidad de barra (se necesita Vectorworks Architect o Landmark)	Introducir la profundidad de la barra de montante de la ventana lateral fija
Desplazamiento de barra (se necesita Vectorworks Architect o Landmark)	Introducir el desplazamiento de la barra de montante para los montantes Pradera

Configuración de puerta: panel de Umbral

Se necesita el producto Vectorworks Architect o Landmark. Las opciones de Umbral no están habilitadas para la Configuración de Abertura.

Parámetro	Descripción
Incluir umbral	Seleccionar si desea incluir un umbral
(1) Profundidad (Int)/(2) Profundidad (Ext)	Introducir la profundidad interior y exterior del umbral
(3) Profundidad total	Introducir la profundidad total del umbral
(4) Desplazamiento	Introducir cuánto debe desplazarse el umbral desde el centro de la jamba de la puerta
(5) Grosor	Introducir el grosor del umbral
(6) Mamperlán	Introducir la altura de mamperlán del umbral
Umbral debajo de hoja	Seleccionar para limitar el umbral por debajo de la hoja; de lo contrario, para extender el umbral más allá de la parte interior de la jamba, introducir el ancho de la Extensión deseada (esta cantidad se aplica a cada lado del umbral y no se permite introducir valores negativos)

Configuración de puerta: panel de Tragaluz

Las opciones de Tragaluz no están habilitadas para la Configuración de Abertura ni para las puertas de muro cortina.

Parámetro	Descripción
Ancho de bastidor	Introducir el ancho del bastidor del tragaluz
Profundidad de bastidor	Introducir la profundidad del bastidor de tragaluz
Ancho de mainel	Introducir el ancho de mainel del tragaluz
Profundidad de mainel	Introducir la profundidad de mainel del tragaluz
Incluir montantes	Seleccionar si desea agregar montantes al tragaluz
Estilo	Seleccionar el estilo de montante del tragaluz
Barras verticales/horizontales	Introducir el número de barras de montante verticales/horizontales
Ancho de barra	Introducir el ancho de barra de montante del tragaluz
Profundidad de barra (se necesita Vectorworks Architect o Landmark)	Introducir la profundidad de barra de montante del tragaluz
Desplazamiento de barra	Introducir el desplazamiento de la barra de montante para los montantes Pradera

Configuración de puerta: panel Moldura

Las opciones de Moldura no están habilitadas para la Configuración de Abertura ni para las puertas de muro cortina.

Parámetro	Descripción
Incluir moldura interior/exterior	Seleccionar esta opción para incluir una moldura interior/exterior
Ancho/profundidad	Introducir el ancho y la profundidad de la moldura interior/exterior

Configuración de puerta: panel de Dintel

Se necesita el producto Vectorworks Architect o Landmark. Las opciones de Dintel no están habilitadas para la Configuración de abertura ni para las puertas de muro cortina.

Parámetro	Descripción
Incluir dintel	Seleccionar esta opción para agregar un dintel sobre la puerta o el tragaluz
Protrusión int./ext.	Introducir la protrusión del dintel interior y exterior
(1) Grosor	Introducir el grosor del dintel
(2) Ángulo	Introducir el ángulo del dintel
(3) Caída	Introducir la longitud de la caída del dintel

Configuración de puerta: panel de Herrajes

Las opciones de Herrajes no están habilitadas para la Configuración de Abertura.

Parámetro	Descripción
Incluir herrajes	Seleccionar esta opción para incluir un conjunto de herrajes de puerta con el objeto de puerta; ver Asignar, crear, editar y eliminar conjuntos de herrajes de puerta.
Ver herrajes	Hacer clic para abrir el cuadro de diálogo Ver conjunto de herrajes de puerta para ver los parámetros para el conjunto de herrajes de puerta actualmente seleccionado; hacer clic en OK para volver al cuadro de diálogo Configuración de puerta
Administrar herrajes	Hacer clic para abrir el cuadro de diálogo Biblioteca de herrajes de puerta para asignar, crear, editar o eliminar conjuntos de herrajes de puerta

Configuración de puerta: panel de Placa de pateo

Las opciones de Placa de pateo no están habilitadas para la Configuración de Abertura ni para las puertas de muro cortina.

Parámetro	Descripción
Placa de pateo interior/exterior	Seleccionar esta opción para incluir una placa de pateo en cualquiera de los lados de la hoja
Altura	Establecer la altura de la placa de pateo Mientras que la altura es variable, la distancia de la placa de pateo desde los bordes derecho, izquierdo e inferior de la puerta es un valor fijo de una pulgada/25,4 mm.
Clase	Seleccionar una clase para controlar la visibilidad. Se enumeran las clases presentes en el dibujo; como alternativa, crear una clase nueva. Seleccionar la clase de puerta predeterminada para fijar la parte en la misma clase que el objeto de puerta.

Configuración de puerta: panel de Marcador de línea central

Se necesita el producto Vectorworks Architect o Landmark. Las opciones de marcadores de línea central no están habilitadas para puertas de muro cortina.

Parámetro	Descripción
Marcador de línea central	Seleccionar esta opción para mostrar un marcador de línea central en la vista Superior/plano.
Tamaño	Establecer el tamaño de la línea central
Clase	Seleccionar una clase para controlar la visibilidad. Se enumeran las clases presentes en el dibujo; como alternativa, crear una clase nueva. Seleccionar la clase de puerta predeterminada para fijar la parte en la misma clase que el objeto de puerta.
Atributos de línea	Seleccionar los atributos y el grosor de la línea o seleccionar Establecer grosor para abrir el cuadro de diálogo Establecer grosor y crear un grosor de línea personalizado. Si se selecciona Usar atributos de clases, se establecen los atributos de línea por la clase de la parte
Incluir marcador	Seleccionar si desea incluir un marcador y elegir el estilo deseado desde la lista de marcadores o seleccionar Personalizado para crear un marcador personalizado. Seleccionar Editar lista de marcador para abrir el cuadro de diálogo Editar lista de marcador; ver Editar lista de marcadores. Si se selecciona Usar atributos de clases, se establecen los atributos de marcador por la clase de la parte.
Usar atributos de clases	Seleccionar para establecer los atributos de marcador de línea central (incluido estilo de marcador) por clase en lugar de los parámetros del cuadro de diálogo Configuración de puerta
Mostrar marcador de línea central en hoja más grande	Para obtener puertas corredizas de doble hoja con hojas de tamaño desigual, seleccionar para centrar la línea en la hoja más grande en lugar de en la abertura

Configuración de puerta: panel de Detalle de pared interior

Las opciones de detalle de pared interior no están habilitadas para las puertas de muro cortina.

Parámetro	Descripción
Número de componentes	Especificar el número de componentes de pared interior a cubrir; cuando se especifican los componentes de pared interior, la puerta habilita un punto de control para establecer el punto de cubierta
Pared biselada	Seleccionar esta opción para biselar la pared interior; el bisel se puede especificar como ángulo/diagonal o con valores de ancho y profundidad
(1) Ángulo	Introducir el ángulo de bisel de la pared interior
(2) Diagonal	Introducir el valor de la diagonal de bisel de la pared interior
(3) Ancho	Introducir el ancho de bisel de la pared interior
(4) Profundidad	Introducir la profundidad de bisel de la pared interior

Configuración de puerta: panel de Detalle de pared exterior

Las opciones de detalle de pared exterior no están habilitadas para puertas de muro cortina.

Parámetro	Descripción
Número de componentes	Especificar el número de componentes de pared exterior que se cubrirán; cuando se especifican los componentes de pared exterior, la puerta habilita un punto de control para establecer el punto de cubierta
Pared biselada	Seleccionar esta opción para biselar la pared exterior; el bisel puede especificarse como ángulo/diagonal o con valores de ancho y profundidad
(1) Ángulo	Introducir el ángulo de bisel de la pared exterior
(2) Diagonal	Introducir el valor de la diagonal de bisel de la pared exterior
(3) Ancho	Introducir el ancho de bisel de la pared exterior
(4) Profundidad	Introducir la profundidad de bisel de la pared exterior

Configuración de puerta: panel de Clases

La visibilidad de la puerta 3D en conjunto se controla con la configuración Clase en la paleta Información del objeto; la configuración de las partes se controla desde el cuadro de diálogo Configuración de puerta.

Parámetro

Descripción

Partes de puerta

Seleccionar una clase para cada parte de puerta para controlar su visibilidad. Se enumeran las clases presentes en el dibujo; como alternativa, crear una clase nueva. Seleccionar la clase de puerta para fijar la parte en la misma clase que el objeto de puerta.

Los productos Architect y Landmark tienen disponible una lista de partes de puerta más integral para asignarles una clase.

Para las puertas con una configuración de Abertura, en una vista 3D, una extrusión de grosor sin relleno/sin pluma rellena completamente la pared en lugar de la puerta; esta extrusión se fija en la clase de jamba interior y se filtra en las operaciones de exportación de IFC. Cambiar la configuración de clase para controlar la visibilidad de la extrusión, según sea necesario.

Configuración de puerta: panel de Datos

Ciertos campos de datos representan valores calculados y no se pueden editar; como resultado, el Nombre de campo y el Valor de campo aparecerán atenuados para esos campos de datos.

Parámetro	Descripción
Nombre de campo	Seleccionar el campo de datos desde la lista y su nombre se mostrará debajo de la lista; la información asociada con el Nombre de campo se puede especificar en el área Valor de campo. Los campos de usuario pueden incluir con la puerta información adicional definida por el usuario.
Valor de campo	Introducir los datos que se usarán en el inventario de puerta
