Insertar puertas en Vectorworks Fundamentals

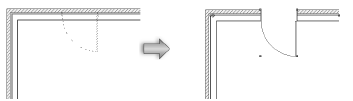

1. Inserte un símbolo de puerta desde el Explorador de recursos (vea Insertar símbolos). Es posible modificar la dirección de una puerta insertada en una pared más tarde haciendo clic en Voltear en la paleta Información del objeto o desde el menú contextual.

Con el producto Vectorworks Fundamentals se incluye una biblioteca con un símbolo de puerta editable. Si no se descargó este contenido durante la instalación, descárguelo en cualquier momento seleccionando Ayuda > Descargar contenido (vea Bibliotecas de recursos).

2. Haga clic en el botón Configuración en la paleta Información del objeto para abrir el cuadro de diálogo Configuración de puerta. Seleccione cada panel y especifique los parámetros de puerta. Haga clic en OK para establecer los parámetros de puerta y cerrar el cuadro de diálogo.

Varias características de la puerta se describen como “de interior” o “de exterior”. Estas incluyen las partes de cubierta de pared y corte. Estos elementos se determinan según las facetas internas y externas de la pared. El lado izquierdo de la pared (como se ve sobre la dirección de la pared) es siempre “exterior” y el lado derecho, “interior” (vea Dirección de pared). Al voltearse la puerta no se voltearán estos elementos.

Configuración de puerta: Vista previa

Parámetro	Descripción
Vista previa 3D	Muestra de manera dinámica una vista previa 3D de la puerta con los parámetros actualmente seleccionados
Vista	Seleccionar la vista estándar para la vista previa 3D de la puerta
Render	Seleccionar el modo de representación para la vista previa 3D de la puerta
Vista previa Superior/plano	Muestra de manera dinámica una vista previa superior/plano de la puerta con los parámetros actualmente seleccionados

Configuración de puerta: panel General

Parámetro	Descripción
Referencia de tamaño: Tamaño de hoja	Para obtener una puerta del tamaño de la hoja, el ancho y la altura de la hoja de puerta se mide en el lado interior de la jamba; establezca el Ancho y la Altura
Usar geometría de símbolo	Seleccionar Usar geometría de símbolo y hacer clic en Examinar para seleccionar un símbolo de puerta desde los recursos del archivo actual. Seleccionar un símbolo desde la lista gráfica de Símbolos y hacer clic en OK. Se mostrará el Nombre de símbolo en el cuadro de diálogo Configuración de puerta y se actualizará la vista previa con el símbolo seleccionado. Cuando se selecciona un símbolo, se ignoran todos los campos correspondientes a la geometría de la puerta, sin embargo, los valores paramétricos aún están disponibles solo para fines de generación de inventarios e informes.
Forma superior	Seleccionar la forma de la parte superior de la puerta
Tragaluz	Seleccionar si se desea agregar un tragaluz sobre la puerta; los parámetros de tragaluz se establecen desde el panel Tragaluz
Elevación	Introducir la distancia entre el inicio de la forma superior hasta la parte superior de la puerta (no se aplica para Forma superior cuadrada y redonda)
Muelle	Introducir la distancia recorrida por encima del piso, antes del comienzo de la Forma superior
Desplazamiento en pared	Introducir la distancia para desplazar el punto de inserción de la puerta desde la línea central de la pared
Configuración	Seleccionar la configuración general de la puerta. Según la selección, se habilitarán o deshabilitarán automáticamente una variedad de configuraciones de puerta, como se describe en las siguientes secciones.
Operación	Seleccionar la operación avanzada para una puerta corrediza o de giro complejo, donde “O” representa una puerta fija y “X” representa una puerta operativa

Configuración de puerta: panel de Visualización en 2D

Parámetro	Descripción
Mostrar detalle de plano	Seleccionar esta opción para mostrar todos los detalles de puerta en la vista Superior/plano
Dibujar líneas de pared	Seleccionar si desea dibujar líneas de pared en todo momento; las líneas de pared se dibujan en la clase techo-principal, para crear fácilmente planos de techo reflejados
Establecer atributos por	Seleccionar si se desea establecer la visibilidad y los atributos gráficos 2D de las partes de puerta enumeradas por Objeto, Estilo de línea o Clase. ● Objeto: deshabilita los controles de grosor y estilo de línea para partes individuales, y usa la configuración de grosor y estilo de línea para el objeto de puerta. ● Estilo de línea: controla grosor y estilo de línea para las partes individuales; esta configuración reemplaza la configuración de objeto de puerta. ● Clase: establece el grosor y estilo de línea de las partes individuales por clase. Seleccionar una clase para cada parte para controlar su apariencia y visibilidad. Se enumeran las clases presentes en el dibujo; como alternativa, crear una clase nueva. Seleccionar la clase de puerta para fijar la parte en la misma clase que el objeto de puerta.

Configuración de puerta: panel de Visualización en 3D

Las opciones de Visualización en 3D no están habilitadas para la Configuración de Abertura.

Parámetro	Descripción
Marcador de dirección de bisagra 3D	Seleccionar esta opción para dibujar líneas que representan la dirección de la bisagra 3D
Mostrar marcador interior/exterior	Seleccionar esta opción para dibujar líneas representando la dirección de bisagra de las hojas de puerta en el lado interior/exterior de la puerta 3D
Usar atributos de clase de marcador de bisagra	Seleccionar para establecer los atributos de marcador de dirección de bisagra por clase
Clase de marcador de dirección de bisagra	Seleccionar una clase para controlar la visibilidad y, si se selecciona Usar atributos de clase de marcador de bisagra, la apariencia. Se enumeran las clases presentes en el dibujo; como alternativa, crear una clase nueva. Seleccionar la clase de puerta predeterminada para fijar la parte en la misma clase que el objeto de puerta.
Puntos de marcador hacia adelante	Establecer el marcador de dirección de bisagra para que indique hacia la bisagra o la manilla
Dibujo 3D abierto	Seleccionar esta opción para dibujar puertas 3D abiertas en el Ángulo de apertura especificado
Nivel de detalle en 3D	Seleccionar el nivel de detalle que se incluirá para puertas 3D. En configuraciones de Baja a Medio, algunos detalles de puerta no se dibujan en vistas 3D; estas configuraciones simplifican la apariencia para ver el dibujo en pequeña escala.

Configuración de puerta: panel de Etiqueta de identificación

Parámetro	Descripción
Incluir en inventario	Seleccionar si desea incluir la información de esta puerta en el inventario de puerta y establecer la etiqueta de identificación de la puerta en visible, ver Crear hojas de cálculo e inventarios de puerta
Prefijo de ID	Asigna información alfanumérica antes del valor de etiqueta numérico; agregar información de prefijo es opcional
Etiqueta de ID	Asigna un valor numérico a la identificación; este número aumenta de manera automática si se selecciona la opción incrementar de manera automática en el cuadro de diálogo Configuración de identificación (ver Usar la herramienta Etiqueta de ID )
Sufijo de ID	Asigna información alfanumérica después del valor de etiqueta; agregar información de sufijo es opcional
Clase de ID	Seleccionar una clase para controlar la visibilidad y, si se selecciona Usar atributos de clase de ID, la apariencia. Se enumeran las clases presentes en el dibujo; como alternativa, crear una clase nueva. Seleccionar la clase de puerta predeterminada para fijar la parte en la misma clase que el objeto de puerta.
Usar atributos de clase de ID	Seleccionar para usar los atributos de clase de identificación para la línea de burbuja, línea directriz, y el marcador de línea directriz
Mantener ID horizontal	Cuando se selecciona esta opción, la identificación gira automáticamente hasta quedar horizontal
Forma de burbuja	Seleccionar la forma de burbuja de la etiqueta de identificación
Tamaño de burbuja	Introducir el tamaño mínimo de la burbuja (este valor representa el tamaño de la burbuja por la escala de capa; la forma de la burbuja se mantiene en relación con el texto dentro de esta, para mantener la uniformidad de la burbuja de identificación a través del archivo de dibujo)
Atributos de línea de burbuja	Seleccionar los atributos y el grosor de la línea de burbuja o seleccionar Establecer grosor para abrir el cuadro de diálogo Establecer grosor y crear un grosor de línea personalizado
Mostrar directriz	Seleccionar si desea dibujar una línea directriz desde la etiqueta de identificación al objeto de puerta
Atributos de línea	Seleccionar los atributos y el grosor de la línea directriz o seleccionar Establecer grosor para abrir el cuadro de diálogo Establecer grosor y crear un grosor de línea personalizado
Incluir marcador	Seleccionar esta opción para incluir un marcador para la línea directriz de identificación y elegir el estilo deseado desde la lista de marcadores o seleccionar Personalizado para crear un marcador personalizado. Seleccionar Editar lista de marcador para abrir el cuadro de diálogo Editar lista de marcador; ver Editar lista de marcadores.

Configuración de puerta: panel de Jamba

Parámetro	Descripción
Ancho	Introducir el ancho de jamba de la puerta (paralelo a la pared)
Profundidad	Introducir la profundidad de la jamba de la puerta (perpendicular a la pared)
Usar profundidad de pared	Seleccionar esta opción para establecer la profundidad de la jamba a la profundidad total de la pared
Espacio de cuña	Introducir la distancia entre la faceta exterior de la jamba y la abertura sin terminar (para la Configuración de abertura, el Espacio de cuña se establece de manera automática en 0)
Módulo de albañilería	Introducir la cota del módulo de albañilería
Profundidad/ ala de astrágalo	Usar estas dos cotas para determinar el tamaño del ala de astrágalo o la profundidad (introducir cero para mostrar sin ala en el astrágalo); se habilita si se selecciona Giro por partes en el campo Configuración del panel General

Configuración de puerta: panel de Hoja

Parámetro	Descripción
Hoja	Seleccionar el tipo de hoja deseado
Sólido
Grosor	Introducir el grosor de la losa de la puerta
Ancho de cabio superior	Introducir el ancho del cabio superior de la puerta
Ancho de montante lateral	Introducir el ancho del montante izquierdo y derecho
Ancho de cabio inferior	Introducir el ancho de cabio inferior de la puerta
Paneles verticales/horizontales	Introducir el número de paneles verticales/horizontales en la puerta
Ancho de montante medio	Introducir el ancho de cualquier montante intermedio
Establecer altura de panel superior	Seleccionar esta opción para hacer el panel superior de la puerta a una altura diferente a la de los otros paneles y especificar la Altura de ventanilla deseada
Vidrio	El tipo de Hoja de vidrio habilita las opciones específicas para las puertas de vidrio en este panel, como, por ejemplo, Estilo de montante; no hace que las hojas de la puerta se representen como vidrio transparente. Para que el vidrio se represente correctamente, aplicar una Clase de vidriado a los paneles de Clases.
Grosor	Introducir el grosor de la losa de la puerta
Ancho de cabio superior	Introducir el ancho del cabio superior de la puerta
Ancho de montante lateral	Introducir el ancho del montante izquierdo y derecho
Ancho de cabio inferior	Introducir el ancho de cabio inferior de la puerta
Estilo de montante	Seleccionar el estilo de montante
Barras verticales/horizontales	Introducir el número de barras de montante verticales/horizontales
Ancho/profundidad de barra	Introducir el ancho y la profundidad de barra del montante
Panel
Grosor	Introducir el grosor de la losa de la puerta
Ancho de cabio superior	Introducir el ancho del cabio superior de la puerta
Ancho de montante lateral	Introducir el ancho del montante izquierdo y derecho
Ancho de cabio inferior	Introducir el ancho de cabio inferior de la puerta
Paneles verticales/horizontales	Introducir el número de paneles verticales/horizontales en la puerta
Ancho de montante medio	Introducir el ancho de cualquier montante intermedio
Establecer altura de panel superior	Seleccionar esta opción para hacer el panel superior de la puerta a una altura diferente a la de los otros paneles y especificar la Altura de ventanilla deseada

Configuración de puerta: panel de Luces

Parámetro	Descripción
Incluir ventanas laterales fijas	Seleccionar esta opción para incluir ventanas laterales fijas
Ancho izq./der.	Introducir el ancho de la ventana lateral fja izquierda/derecha
Ancho de bastidor	Introducir el ancho de la ventana lateral fja y del bastidor del travesaño
Profundidad de bastidor	Introducir la profundidad del bastidor de la ventana lateral fja
Ancho de mainel	Introducir el ancho de mainel de la ventana lateral fja
Profundidad de mainel	Introducir la profundidad de mainel de la ventana lateral fja
Incluir montantes	Seleccionar si desea agregar montantes a las ventanas laterales fijas
Estilo	Seleccionar el estilo de montante de la ventana lateral fija
Barras verticales/horizontales	Introducir el número de barras de montante verticales/horizontales
Ancho de barra	Introducir el ancho de la barra de montante de la ventana lateral fija

Configuración de puerta: panel de Tragaluz

Las opciones de Tragaluz no están habilitadas para la Configuración de Abertura.

Parámetro	Descripción
Ancho de bastidor	Introducir el ancho del bastidor del tragaluz
Profundidad de bastidor	Introducir la profundidad del bastidor de tragaluz
Ancho de mainel	Introducir el ancho de mainel del tragaluz
Profundidad de mainel	Introducir la profundidad de mainel del tragaluz
Incluir montantes	Seleccionar si desea agregar montantes al tragaluz
Estilo	Seleccionar el estilo de montante del tragaluz
Barras verticales/horizontales	Introducir el número de barras de montante verticales/horizontales
Ancho de barra	Introducir el ancho de barra de montante del tragaluz
Desplazamiento de barra	Introducir el desplazamiento de la barra de montante para los montantes Pradera

Configuración de puerta: panel de Moldura

Las opciones de Moldura no están habilitadas para la Configuración de Abertura.

Parámetro	Descripción
Incluir moldura interior/exterior	Seleccionar esta opción para incluir una moldura interior/exterior
Ancho/profundidad	Introducir el ancho y la profundidad de la moldura interior/exterior

Configuración de puerta: panel de Herrajes

Las opciones de Herrajes no están habilitadas para la Configuración de Abertura.

Parámetro	Descripción
Incluir herrajes	Seleccionar esta opción para incluir un conjunto de herrajes de puerta con el objeto de puerta; ver Asignar, crear, editar y eliminar conjuntos de herrajes de puerta.
Ver herrajes	Hacer clic para abrir el cuadro de diálogo Ver conjunto de herrajes de puerta para ver los parámetros para el conjunto de herrajes de puerta actualmente seleccionado; hacer clic en OK para volver al cuadro de diálogo Configuración de puerta
Administrar herrajes	Hacer clic para abrir el cuadro de diálogo Biblioteca de herrajes de puerta para asignar, crear, editar o eliminar conjuntos de herrajes de puerta

Configuración de puerta: panel de Detalle de pared interior

Parámetro	Descripción
Número de componentes	Especificar el número de componentes de pared interior a cubrir; cuando se especifican los componentes de pared interior, la puerta habilita un punto de control para establecer el punto de cubierta
Pared biselada	Seleccionar esta opción para biselar la pared interior; el bisel se puede especificar como ángulo/diagonal o con valores de ancho y profundidad
(1) Ángulo	Introducir el ángulo de bisel de la pared interior
(2) Diagonal	Introducir el valor de la diagonal de bisel de la pared interior
(3) Ancho	Introducir el ancho de bisel de la pared interior
(4) Profundidad	Introducir la profundidad de bisel de la pared interior

Configuración de puerta: panel de Detalle de pared exterior

Parámetro	Descripción
Número de componentes	Especificar el número de componentes de pared exterior que se cubrirán; cuando se especifican los componentes de pared exterior, la puerta habilita un punto de control para establecer el punto de cubierta
Pared biselada	Seleccionar esta opción para biselar la pared exterior; el bisel puede especificarse como ángulo/diagonal o con valores de ancho y profundidad
(1) Ángulo	Introducir el ángulo de bisel de la pared exterior
(2) Diagonal	Introducir el valor de la diagonal de bisel de la pared exterior
(3) Ancho	Introducir el ancho de bisel de la pared exterior
(4) Profundidad	Introducir la profundidad de bisel de la pared exterior

Configuración de puerta: panel de Clases

La visibilidad de la puerta 3D en conjunto se controla con la configuración Clase en la paleta Información del objeto; la configuración de las partes se controla desde el cuadro de diálogo Configuración de puerta.

Parámetro

Descripción

Partes de puerta

Seleccionar una clase para cada parte de puerta para controlar su visibilidad. Se enumeran las clases presentes en el dibujo; como alternativa, crear una clase nueva. Seleccionar la clase de puerta para fijar la parte en la misma clase que el objeto de puerta.

Los productos Architect y Landmark tienen disponible una lista de partes de puerta más integral para asignarles una clase.

Para las puertas con una Configuración de abertura, en una vista 3D, una extrusión de grosor sin relleno/sin pluma rellena completamente la pared en lugar de la puerta; esta extrusión se fija en la clase de jamba interior. Cambiar la configuración de clase para controlar la visibilidad de la extrusión, según sea necesario.

Configuración de puerta: panel de Datos

Ciertos campos de datos representan valores calculados y no se pueden editar; como resultado, el Nombre de campo y el Valor de campo aparecerán atenuados para esos campos de datos.

Parámetro	Descripción
Nombre de campo	Seleccionar el campo de datos desde la lista y su nombre se mostrará debajo de la lista; la información asociada con el Nombre de campo se puede especificar en el área Valor de campo. Los campos de usuario pueden incluir con la puerta información adicional definida por el usuario.
Valor de campo	Introducir los datos que se usarán en el inventario de puerta
