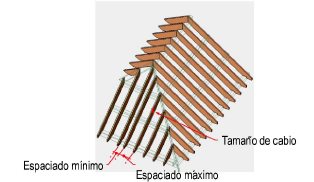

Tamaño de cabio

Especifica el tamaño del cabio en ancho x altura, en las unidades del archivo actual. Los tamaños se pueden editar seleccionando Editar lista (ver Tamaños personalizados de elementos estructurales).

Tamaño de cabio de buhardilla

Si la cubierta contiene ventanas de buhardillas, introducir el tamaño, en Ancho x Altura, de los cabios de buhardilla

Espaciado mínimo

Especifica la distancia mínima permitida entre cabios

Espaciado máximo

Especifica la distancia máxima permitida entre cabios; para un espaciado de cabios consistente en toda la cubierta, los valores de Espaciado mínimo y máximo deben ser iguales

Establecer parte superior de cabios en:

Objeto de la parte superior de la cubierta

Hace coincidir la parte superior de los cabios con la parte superior del objeto de cubierta

Objeto de la parte inferior de la cubierta

Trata al objeto de cubierta como una cubierta terraza y hace coincidir las partes superiores de los cabios con la parte inferior de la cubierta

Alinear cabios a cumbreras/limatesas/limahoyas

Seleccionar esta opción para asegurarse de que los cabios opuestos coinciden en las cumbreras, limatesas y limahoyas de la cubierta

Clase

Seleccionar una clase para el elemento de cubierta para controlar su apariencia y visibilidad. Se enumeran las clases presentes en el dibujo; como alternativa, seleccionar la clase activa actualmente o crear una nueva clase en el cuadro de diálogo Organización haciendo clic en Clases (ver Clases).

Clases

Edita los atributos de clase

Atributos de objeto

Especifica los atributos del cabio
