repetitivaLa herramienta Unidad repetitiva dibuja símbolos a escala global sobre el trazado, creando elementos repetitivos tales como unidades de albañilería, tejas y fachadas. Para crear detalles de unidades repetitivas, use la herramienta Unidad repetitiva o dibuje una polilínea y luego seleccione el comando Crear objetos desde formas (ver Crear objetos desde formas).
Para dibujar detalles de unidad repetitiva:
Haga clic en la herramienta Unidad repetitiva desde el conjunto de herramientas Detallar.
Haga clic en Preferencias desde la barra Herramientas, para seleccionar el símbolo de detalle. El símbolo de detalle también puede especificarse luego de su creación.
Haga clic en un modo dibujo de polilínea de la barra Herramientas. Para obtener más información sobre los modos de herramienta Polilínea, ver Crear polilíneas.
Haga clic para establecer el punto inicial del objeto.
Haga clic para establecer el final del segmento y el comienzo del siguiente. Continúe dibujando segmentos de esta manera hasta completar el objeto.
Haga clic una segunda vez en el punto inicial para completar un objeto polilínea cerrado o haga doble clic para crear un objeto polilínea abierto.
Cada unidad se dibuja siempre completamente; la última unidad no se fragmenta, aun cuando exceda el trazo dibujado. El trazo de desplazamiento de unidad repetitiva se dibuja en el estilo de pluma asignado para el objeto (el trazo siempre tiene Ninguno como estilo de relleno).

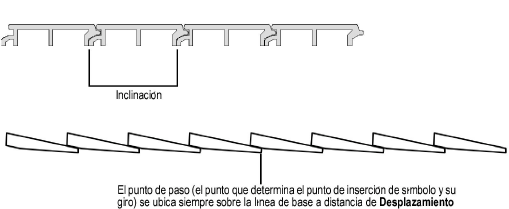

La herramienta Unidad repetitiva puede crear líneas con símbolos personalizados realizados de texto o formas. El Paso determina el espaciado; establezca los atributos de pluma desde la paleta Atributos.
Los parámetros de unidad repetitiva pueden editarse en la paleta Información del objeto.
Haga clic para mostrar/ocultar los parámetros.
Crea un símbolo de complemento desde un objeto de unidad repetitiva (ver Crear símbolos nuevos) con Convertir en complemento seleccionado. Activa el símbolo en el Explorador de recursos, para dibujar la unidad repetitiva con los parámetros del símbolo guardado.
~~~~~~~~~~~~~~~~~~~~~~~~~
