Ejes

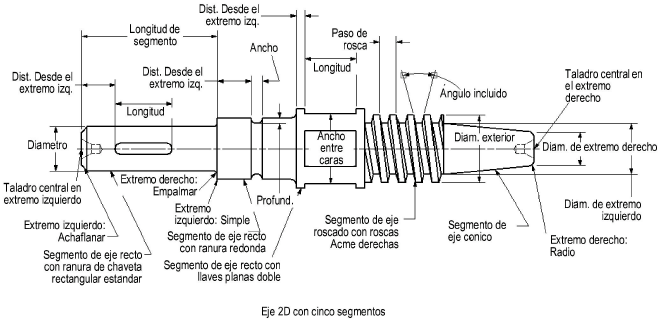

EjesLa herramienta Eje permite la creación de un eje que consiste en múltiples segmentos de ejes roscados, cónicos y rectos.
Para insertar un segmento de eje:
Haga clic en la herramienta Eje desde el conjunto de herramientas Componentes de máquina.
La herramienta Eje y la herramienta Eje - 3D comparten la misma posición en el conjunto de herramientas. Haga clic y mantenga el mouse sobre la herramienta visible para abrir la lista Herramientas emergentes y seleccionar la herramienta deseada.
Haga clic para colocar el objeto en el dibujo y vuelva a hacer clic para establecer el giro.
La primera vez que use la herramienta en un archivo se abrirá un cuadro de diálogo de propiedades. Establezca las propiedades por defecto y haga clic en OK. Las propiedades se pueden editar en la paleta Información del objeto.
Haga clic en el botón Configuración en la paleta Información del objeto para agregar, eliminar o modificar segmentos de componentes de ejes (ver Propiedades de segmento de eje).
~~~~~~~~~~~~~~~~~~~~~~~~~
