Propiedades de segmento de eje

Para agregar, eliminar o modificar segmentos de componentes para construir el objeto eje deseado:

1. Seleccione un eje en el archivo de dibujo y haga clic en el botón Configuración en la paleta Información del objeto.

2. Si bien el segmento seleccionado está resaltado actualmente, especifique los parámetros del segmento del eje en cada ficha para definir el eje. Haga clic en el botón Actualizar para cambiar dinámicamente la vista previa cuando se realicen los cambios.

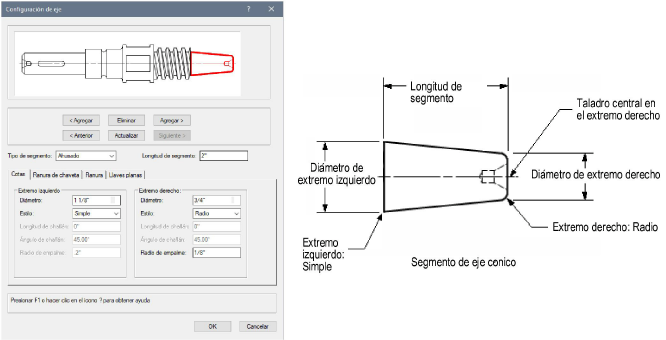

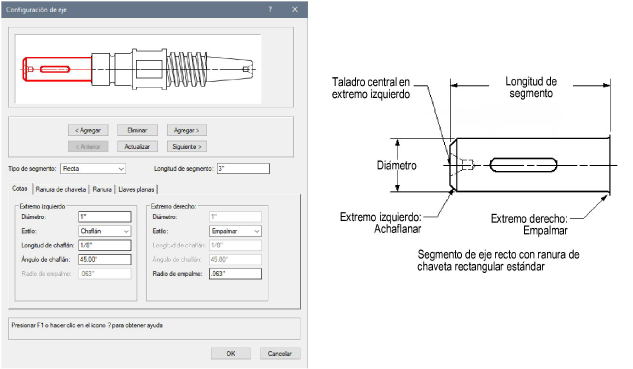

3. Haga clic en la ficha Cotas para especificar la configuración del segmento del eje.









►    Haga clic para mostrar/ocultar los parámetros.

Parámetro	Descripción
< Agregar/Agregar >	Hacer clic en < Agregar para agregar un segmento de eje a la izquierda del segmento actual o hacer clic en Agregar > para agregar un segmento de eje a la derecha del segmento actual
Eliminar	Elimina el segmento de eje actual
<Anterior/Siguiente>	Hacer clic en Anterior para seleccionar el segmento de eje a la izquierda del segmento actual o hacer clic en Siguiente para seleccionar el segmento de eje a la derecha del segmento actual
Actualizar	Actualiza la imagen de vista previa para el segmento actual
Tipo de segmento	Seleccionar un tipo de segmento de eje roscado, cónico o recto
Longitud de segmento	Especificar la longitud de segmento del eje
Diámetro	Para segmentos cónicos o rectos, introducir el diámetro de los extremos
Estilo	Para segmentos cónicos o rectos, seleccionar el estilo de extremo
Longitud de chaflán	Para segmentos cónicos o rectos, especificar la longitud de estilos de los extremos de chaflán o acampanado
Ángulo de chaflán	Para segmentos cónicos o rectos, especificar el valor de ángulo de estilos de los extremos de chaflán o acampanado
Radio de empalme	Para segmentos cónicos o rectos, especificar el valor de radio de estilos de extremos de empalme o radio
Tipo de rosca	Para segmentos roscados, seleccionar serie de rosca métrica o de pulgada estándar, o seleccionar roscas especiales para especificar parámetros de roscas de tuerca de seguridad del cojinete, Acme o personalizados; la selección en este campo habilita el parámetro de tamaño de rosca asociada o el botón Roscas especiales
Tamaños en pulgadas	Para obtener series de pulgadas estándar, seleccionar el tamaño de rosca y roscas por pulgada
Tamaños métricos	Para obtener series métricas estándar, seleccionar el tamaño de rosca y pulgada
Espiral de rosca	Para segmentos roscados, seleccionar si dibujar roscas derechas o izquierdas
Conicidad de rosca	Para las roscas cónicas de tubos, seleccionar si el ahusamiento indica a la derecha o la izquierda

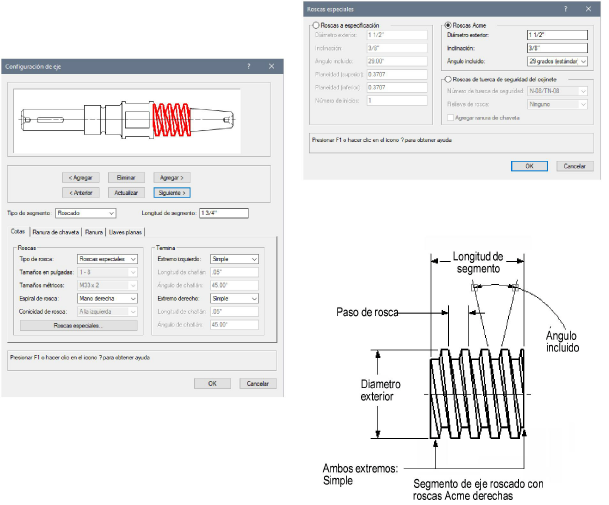

Roscas especiales	Para segmentos roscados, haga clic en Roscas especiales para especificar los parámetros de roscas de tuerca de seguridad del cojinete, acme o personalizados. ●    Para roscas personalizadas, introducir el diámetro exterior de las roscas, el paso de rosca, el ángulo incluido de las roscas, la planeidad de la parte superior (en el diámetro exterior) y en la parte inferior (en el diámetro raíz) de las roscas y el número de inicios. ●    Para roscas Acme, introducir el diámetro exterior de las roscas, el paso de roscas y seleccionar el ángulo incluido de las roscas. ●    Para roscas de tuercas de seguridad del cojinete, seleccionar el número de tuercas de seguridad del cojinete, la posición de relieve de rosca (si existe alguna) y seleccionar para agregar una ranura de chaveta, si así lo desea. Haga clic en OK para volver al cuadro de diálogo Configuración de eje.
Extremo izquierdo/Extremo derecho	Para segmentos roscados, seleccionar simple o achaflanado para los extremos derecho o izquierdo
Longitud de chaflán	Para segmentos roscados, especificar la longitud de estilos de los extremos de chaflán
Ángulo de chaflán	Para segmentos roscados, especificar el valor del ángulo para estilos de los extremos de chaflán

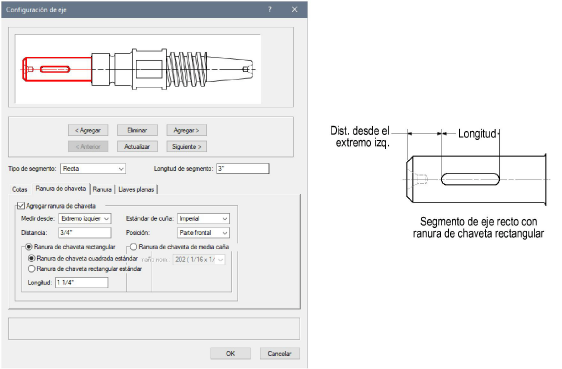

4. Haga clic en la ficha Ranura de chaveta para especificar la configuración de la ranura de chaveta del segmento de eje (solo Tipo de segmento recto).



►    Haga clic para mostrar/ocultar los parámetros.

Parámetro	Descripción
Agregar ranura de chaveta	Para segmentos rectos, seleccionar Agregar ranura de chaveta para agregar una ranura de chaveta al segmento actual
Medir desde	Seleccionar para medir la posición de la ranura de chaveta desde el extremo derecho o izquierdo
Distancia	Introducir la distancia desde el extremo del segmento hasta la ranura de chaveta
Estándar de cuña	Seleccionar para insertar una ranura de chaveta imperial o métrica
Posición	Seleccionar para posicionar la ranura de chaveta en la parte frontal, superior, inferior o posterior del segmento
Ranura de chaveta paralela/Ranura de chaveta rectangular	Seleccionar para agregar una ranura de chaveta paralela o rectangular; especificar una ranura de chaveta rectangular o cuadrada estándar e introducir la longitud de la ranura de chaveta
Ranura de chaveta de media caña	Seleccionar para agregar una ranura de chaveta de media caña y seleccionar el tamaño nominal

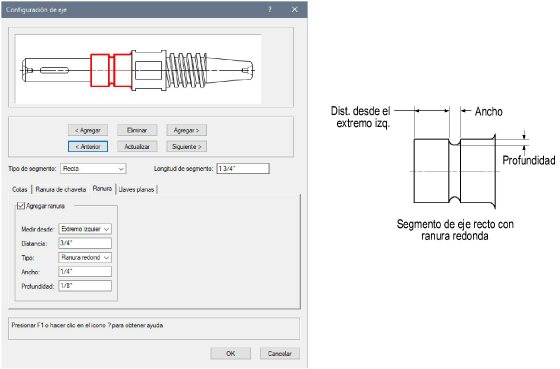

5. Haga clic en la ficha Ranura para especificar la configuración de la ranura del segmento de eje (solo Tipo de segmento recto).



►    Haga clic para mostrar/ocultar los parámetros.

Parámetro	Descripción
Agregar ranura	Para segmentos rectos, seleccionar Agregar ranura para agregar una ranura al segmento actual
Medir desde	Seleccionar para medir la posición de la ranura desde el extremo derecho o izquierdo
Distancia	Introducir la distancia desde el extremo del segmento hasta la ranura
Tipo	Seleccionar para agregar una ranura V, rectangular o redonda
Ancho	Introducir el ancho de ranura
Profundidad	Introducir la profundidad de ranura

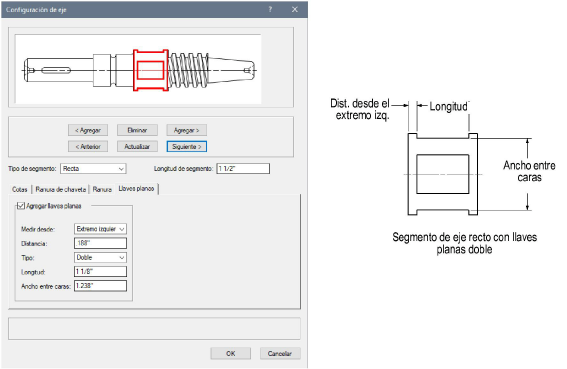

6. Haga clic en la ficha Llaves planas para especificar la configuración de las llaves planas del segmento de eje (solo Tipo de segmento recto).



►    Haga clic para mostrar/ocultar los parámetros.

Parámetro	Descripción
Agregar llaves planas	Para segmentos rectos, seleccionar Agregar llaves planas para agregar llaves planas al segmento actual
Medir desde	Seleccionar para medir la posición de las llaves planas desde el extremo derecho o izquierdo
Distancia	Introducir la distancia desde el extremo del segmento hasta la ranura
Tipo	Seleccionar para agregar llaves planas doble o simples
Longitud	Introducir la longitud de llaves planas
Ancho entre caras	Introducir el ancho de las entre caras de las llaves planas

7. Haga clic en OK para establecer los parámetros de eje y cerrar el cuadro de diálogo Eje.

8. Para editar parámetros, haga clic en Configuración en la paleta Información del objeto, haga doble clic en el eje o seleccione Editar desde el menú de contexto para abrir el cuadro de diálogo Eje. Los siguientes parámetros adicionales pueden ser modificados directamente en la paleta Información del objeto.

►    Haga clic para mostrar/ocultar los parámetros.

~~~~~~~~~~~~~~~~~~~~~~~~~
