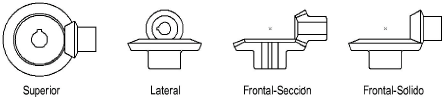

Vista

(sólo 2D)

Seleccionar la vista 2D

Valor para usar

Seleccionar Paso diametral o Módulo y luego introducir el parámetro relevante

Paso diametral

Introducir el paso diametral

Módulo (mm)

Introducir el módulo

Ángulo de eje (grados)

Introducir el ángulo de eje en grados

Ancho de cara

Introducir el ancho de cara

Configuración

Seleccionar para usar los valores de parámetros de engranaje solo para el engranaje, solo para el piñón, o para el engranaje y el piñón; esta opción también se puede usar para crear engranajes biselados

Propiedades de engranaje

Especificar los parámetros para dibujar el engranaje

Núm. de dientes

Introducir el número de dientes

Diámetro de paso (ref.)

Muestra el diámetro de paso en función del paso diametral y número de dientes

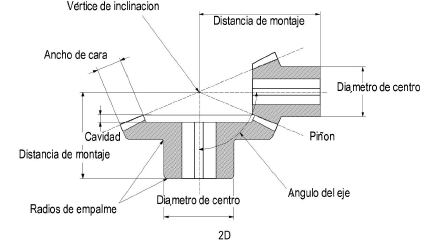

Distancia de montaje

Introducir la distancia desde la parte posterior del engranaje hasta el vértice de la inclinación

Diámetro de centro

Introducir el diámetro de centro

Proyección del centro

Introducir la proyección del centro para estilos con centro proyectado

Diámetro de calibre

Introducir el diámetro de calibre

Tipo de cuña

Si el engranaje incluye una ranura de chaveta, seleccionar el tamaño de la ranura de chaveta (con tamaños recomendados por ASME) o seleccionar Tamaño personalizado

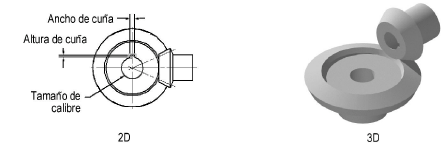

Ancho/altura de ranura de chaveta

Para obtener tamaños de ranura de chaveta personalizados, introducir el ancho y la altura de la ranura de chaveta

Cavidad

Si el engranaje tiene una cavidad, introducir el valor de la cavidad

Radio de empalme

Introducir el radio de empalme del centro

Propiedades de piñón

Para configuraciones de piñón y engranaje o solo piñón, especificar los parámetros del piñón

Núm. de dientes

Introducir el número de dientes

Diámetro de paso (ref.)

Muestra el diámetro de paso en función del paso diametral y número de dientes

Distancia de montaje

Introducir la distancia desde la parte posterior del piñón hasta el vértice de la inclinación

Diámetro de centro

Introducir el diámetro de centro

Proyección del centro

Introducir la proyección del centro para estilos con centro proyectado

Diámetro de calibre

Introducir el diámetro de calibre

Tipo de cuña

Si el piñón incluye una ranura de chaveta, seleccionar el tamaño de la ranura de chaveta (con tamaños recomendados por ASME) o seleccionar Tamaño personalizado

Ancho/altura de ranura de chaveta

Para obtener tamaños de ranura de chaveta personalizados, introducir el ancho y la altura de la ranura de chaveta

Cavidad

Si el piñón tiene una cavidad, introducir el valor de la cavidad

Radio de empalme

Introducir el radio de empalme del centro

Mostrar piñón a la izquierda

(sólo 2D)

Seleccionar para mostrar el piñón en el lado izquierdo del engranaje cónico

Dibujar líneas centrales

(sólo 2D)

Seleccionar para dibujar el engranaje cónico con líneas centrales

Mostrar dientes

(sólo 3D)

Seleccionar para dibujar el engranaje cónico con dientes

Ángulo espiral (grados)

(sólo 3D)

Para dibujar un engranaje cónico espiral 3D, especificar los grados del ángulo espiral para los dientes
