Insertar armados de altavoz

Los lugares grandes requieren el uso de armados de altavoz, que consisten en altavoces apilados en una columna y cubiertos por un tope (soporte de montaje superior). Se pueden incluir hasta tres tipos diferentes de altavoces en un armado. Los altavoces se pueden inclinar de manera diferente para proporcionar una cobertura de audio máxima para la audiencia.

Las propiedades del armado de altavoz se pueden editar en la paleta Información del objeto. Para editar el armado, seleccione el tope. Altavoces individuales pueden ser seleccionados y ciertos parámetros pueden ser establecidos de manera independiente, pero ya que los altavoces son controlados por el armado, muchos de sus parámetros no están disponibles (ver Insertar altavoces para descripciones de parámetros).

Parámetro	Descripción
Detalles de armado
Identificación de columna	Especifica un nombre para la combinación tope-altavoz que forma el armado
Ubicación	Indica la ubicación del armado (como la parte derecha del proscenio)
Propósito	Indica el propósito del armado (como relleno del centro)
Consola	Introducir nota sobre la cremallera que conduce el altavoz
Línea de transmisión	Indica información sobre la línea de transmisión que alimenta la señal al altavoz
Nota	Introducir notas misceláneas como la fuente de alquiler o el número de almacén
Configurar armado	Abre el cuadro de diálogo Configuración y detalle de armado para ver y editar los parámetros del armado de altavoz
Tipos actuales	Enumera los topes y altavoces que forman el armado junto con los recuentos de altavoces
Peso	Muestra el peso total de todos los componentes de armado incluyendo el tope; haga clic en Popular armado si no se muestra
Compatibilidad	Muestra el tipo de soporte
Acabado de elemento inferior	Muestra el recorte vertical de la unidad inferior; haga clic en Popular armado si no se muestra
Altura de escucha	Establece la referencia de altura de escucha para las líneas de dispersión de los altavoces. La altura de escucha debe ser menor que toda elevación del altavoz (valor Z).
Superponer vértice A/B/C. Disp. con ángulos del armado	Calcula la dispersión basada en el valor Ángulo relativo al que antecede del armado para cada altavoz establecido en la ficha Armado, en lugar de los ángulos de dispersión verticales del altavoz individual

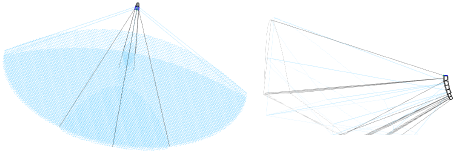

Mostrar dispersión para el rango 1/2/3	Dibuja las líneas de dispersión superior, inferior, izquierda y derecha para cada uno de los tres rangos de dispersión seleccionados para la presentación de cada altavoz (o el rango General si no se selecciona la dispersión expandida). Cuando corresponda, se dibuja una línea de referencia central para cada uno de los tres rangos de dispersión, para cada uno de los modelos de altavoces en el armado. Se dibuja un contorno o trama de rayado que representa la "sombra" de la cobertura del área de escucha cuando la distancia de proyección, la dispersión vertical y los ángulos de inclinación permiten que el altavoz cubra el área en la Altura de escucha o debajo de esta.
Mostrar rayado de dispersión	Muestra los rellenos de rayado en la sombra de cobertura de cada rango de dispersión habilitado
Mostrar guías de aparejo	Muestra las guías que indican la ubicación aproximada de los motores en el tope
Popular armado	Haga clic en Poblar armado después de salir del cuadro de diálogo Configuración y detalle de armado la primera vez que se crea el armado de altavoz para agregar los altavoces y topes al armado
Opciones de texto	Abre el cuadro de diálogo Opciones de texto para permitir la presentación y dar formato al texto de etiquetas
Posición de texto predeterminada	Restaura las etiquetas de texto a sus posiciones predeterminadas
Clases	Abre el cuadro de diálogo Clases para especificar nombre de clases para las diferentes partes del armado de altavoz. Esto permite que las partes de los gabinetes, las rejillas u otros elementos se establezcan como visibles, atenuadas o invisibles. Diferentes texturas puede ser aplicadas a diferentes clases de piezas para lograr un aspecto altamente realista. Usar la clase estándar sugerida, seleccione una clase desde la lista de clases presente en el dibujo, o crea una nueva clase. Seleccione <Clase de armado de altavoz> para colocar el elemento altavoz en la misma clase que el armado de altavoz. ● Prefijo de clase: Especifica un estándar de nombramiento de clase de raíz predeterminada opcional para todos las partes del armado de altavoz; haga clic en Usar clases estándar para que todos los nombres de clase de armado de altavoz comiencen con el prefijo y así ser clasificados juntos. ● Usar clases estándar: Establece el nombre de clase para todos los elementos armado de altavoz a los nombres estándar sugeridos predeterminados usando el Prefijo de clase si lo hay. ● Elementos de armado de altavoz: Especifica el estándar de nombre de clase para cada parte del armado de altavoz; los nombres de clase que se muestran aquí son aplicados a los elementos.
Actualizar	Actualiza el objeto cuando se han hecho cambios a los parámetros de la paleta Información del objeto. La alineación de altavoz y tope son ajustados si es necesario, y los rangos de dispersión y rayado son actualizados.
Información de carga	Un armado de altavoz es considerado una carga de punto en cálculos Braceworks; si el punto de inserción es sobre un elemento estructural, es considerado como una carga sobre esa estructura. Información de carga es usada para cálculos e informes Braceworks (se necesita Braceworks).
Incluir en cálculos (se necesita Braceworks)	Incluye el armado de altavoz en cálculos Braceworks; anular la selección para que no participe en cálculos estructurales
Nombre de grupo de carga	La categoría de carga siempre es Audio para objetos de armado de altavoz
ID de carga	Introducir una ID única para la carga para uso informativo en informes
Nombre de carga	Identifica el objeto en cálculos de carga
Grosor total	Introducir el peso total del objeto

Parámetro	Descripción
Definición
Tipo	Seleccione un tope desde los datos de tope predeterminados disponibles en el archivo de bibliotecas; como alternativa, seleccione <Genérico> para crear un tope con datos personalizados y luego, guarde el tope como altavoz personalizado en el archivo de biblioteca. Seleccione Importar para importar solo datos de topes predefinidos (como ancho y peso) desde una biblioteca u otro archivo que contenga topes. Se abrirá el cuadro de diálogo Importar tipo de tope para seleccionar el archivo y el tipo. Un símbolo no se importa desde el archivo; se agregan solo datos. Seleccionar Ninguno para que no se incluya ningún tope en el armado de altavoz, como por ejemplo para el caso de los altavoces apilados en el piso o los altavoces con hardware integrado para la instalación.
Marca	Especifica el fabricante del tope
Modelo	Especifica la información del fabricante
Guardar tipo en biblioteca	Guarda la configuración del tope actual como un nuevo tipo de tope; introduzca el nombre del tipo de tope. Luego, este tope personalizado se puede seleccionar desde la lista Tipo.
Eliminar el tipo de la biblioteca	Quita el altavoz actualmente seleccionado en Tipo desde el archivo de biblioteca; los parámetros actuales permanecen como se establecieron y el tipo se convierte en <Genérico>
Atributos
Ancho total	Indica el ancho de todo el tope
Ancho trasero	Establece el ancho del tope en la parte posterior del tope
Profundidad total	Especifica la profundidad total del tope
Profundidad lateral	Establece la profundidad del tope en la parte lateral
Grosor	Especifica el grosor del tope
Ancho de herrajes	Establece el ancho del herraje del tope (soportes)
Peso	Especifica el peso del tope
Barra(s) de extensión	Cuando barra(s) de extensión está(n) presente(s) en el tope para asistir con el equilibrio y foco del armado de altavoz, seleccione Centro para una en el centro, o Costados para barras en cada costado del tope
Longitud/Altura/Ancho	Especifica las dimensiones de la(s) barra(s) de extensión
Peso	Especifica el peso de la(s) barra(s) de extensión
Cambio delantero	Introduzca la distancia que la(s) barra(s) se extiende(n) desde el tope; un número negativo extiende las barras hacia la parte delantera del tope
Recuadro lateral	Para barras de extensión lateral, especifica la distancia para insertar las barras en cada costado
Mostrar guías de aparejo	Indica la colocación aproximada de motores; el número y ubicación de guías de aparejo depende de la presencia de barras de extensión
Recuadro delantero	Establece la distancia de inserción de las guías desde la parte delantera del tope
Recuadro lateral	Cuando no hay barras de extensión, establece la distancia de inserción de las guías de aparejo laterales
Desplazamiento posterior	Establece la distancia de inserción de las guías desde la parte posterior del tope
Vista previa	Muestra una vista previa del tope, que se actualiza como cambio de parámetros; la flecha indica la cara frontal

Parámetro	Descripción
Definición
Tipo	Seleccionar un altavoz desde los datos de altavoces predeterminados disponibles en el archivo de bibliotecas; como alternativa, seleccionar <Genérico> para crear un altavoz con datos personalizados y luego guarde el altavoz como altavoz personalizado en el archivo de biblioteca. Seleccione Importar para importar solo datos de altavoces predefinidos (como ancho y peso) desde una biblioteca u otro archivo que contenga altavoces. Se abrirá el cuadro de diálogo Importar tipo de altavoz para seleccionar el archivo y el tipo. Un símbolo no se importa desde el archivo; se agregan solo datos
Marca	Especifica el fabricante del altavoz
Modelo	Especifica la información del fabricante
Guardar tipo en biblioteca	Guarda la configuración del altavoz actual como un nuevo tipo de altavoz; introduzca el nombre del tipo de altavoz. Luego, este altavoz personalizado se puede seleccionar desde la lista Tipo.
Eliminar el tipo de la biblioteca	Quita el altavoz actualmente seleccionado en Tipo desde el archivo de biblioteca; los parámetros actuales permanecen como se establecieron y el tipo se convierte en <Genérico>
Atributos
Ancho/Altura frontal	Indica el ancho y la altura de la cara frontal del altavoz
Ancho/Altura posterior	Indica el ancho y la altura de la cara posterior del altavoz; la cara posterior no puede ser mayor que la cara frontal
Profundidad	Especifica la profundidad del altavoz
Voltear orientación	Gira el altavoz 90° para fijar el altavoz en el lateral
Referencia de inclinación	Para los altavoces en un armado, establece la referencia para la inclinación del altavoz para la cara frontal o posterior
Peso	Indica el peso del altavoz
Autoalimentado	Indica si el altavoz usa un amplificador remoto o interno
Vatios mínima	Introduzca la potencia requerida mínima para operar el altavoz para cálculos e informes de consumo de energía
Vatios RMS	Especifica la potencia promedio aplicada al altavoz
Vatios máxima	Indica la potencia máxima que puede ser aplicada al altavoz
Dispersión(iones)
Superponer dispersión(iones) vertical(es) con ángulos de armado	Calcula la dispersión basada en el valor Ángulo relativo al que antecede del armado para cada altavoz establecido en la ficha Armado, en lugar de los ángulos de dispersión verticales del altavoz individual
Dispersión(iones) horizontal(es) asimétrica(s)	Permite que se pueda definir cobertura asimétrica con ángulos de dispersión izquierdos y derechos diferentes
Dispersión expandida	Cuando se selecciona, le permite introducir notas de rangos e información del área de dispersión hasta para tres rangos; anule la selección para introducir solo información general
Rango 1/2/3	Introduzca notas para los tres rangos de dispersión, como rango de frecuencia, frecuencia clave o punto de cruce. Al desmarcar Expandir dispersión el rango se establece a General automáticamente y sólo un conjunto de valores puede ser introducido.
Horiz. Dispersión completa	Cuando la dispersión es simétrica, introduzca el ángulo de dispersión horizontal entre 0 y 180º; para dispersiones asimétricas se muestra la dispersión total (izquierda + derecha)
Horiz. Dispersión izquierda	Cuando la dispersión es asimétrica, introduzca el ángulo de dispersión izquierdo, entre 0 y 90º
Horiz. Dispersión derecha	Cuando la dispersión es asimétrica, introduzca el ángulo de dispersión derecho, entre 0 y 90º
Dispersión vert.	Introduzca el ángulo de dispersión vertical, entre 0 y 180º
Distancia de proyección	Establece la distancia de proyección de referencia para las líneas de dispersión
Vista previa	Muestra una vista previa del altavoz, que se actualiza como cambio de parámetros; la flecha indica la cara frontal

Parámetro	Descripción
Soporte de armado	Especificar cómo se soporta el armado de altavoz: Transporte-Motores, Transporte-Elevación con manivela, Piso-Apilado o Trípode. Los armados de transporte fijan los altavoces debajo del tope. Los armados apilados en el piso se insertan sobre el tope. Los armados soportados con un trípode no incluyen tope.
Tipo de tope	Muestra el tipo de tope que se seleccionó en la ficha Tope (no se aplica a los armados soportados con trípode)
Ángulo de tope	Establece el ángulo del tope, estableciendo un ángulo de inicio para el montaje superior (no se aplica a los armados soportados con trípode)
Desplazar primer altavoz	Controla el desplazamiento de la pila de altavoces desde el tope. Introducir un valor positivo para cambiar la pila de altavoces hacia la parte posterior del tope; introducir un valor negativo para desplazar la pila de altavoces hacia la parte frontal del tope.
Altura del trípode	Para los armados soportados con trípode, especifica la altura en la parte superior del trípode
Definición	Enumera los altavoces que forman el armado y sus ángulos de dispersión reales y relativos, desde la parte superior hasta la inferior, que comienza desde la parte inferior del tope. Agregar altavoces a la lista seleccionando uno o más desde la lista Tipos de topes y altavoces a agregar, y luego haciendo clic en Agregar/Intercambiar tope(s) o altavoz(ces). Para volver a ordenar los altavoces, haga clic en el # de la columna de los altavoces que va a desplazar, y arrástrelos hacia arriba o abajo en la lista. Una línea horizontal indica en donde será insertado el altavoz en el orden actual.
Tipos de topes y altavoces a agregar	Enumera el(los) tope(s) y el(los) altavoz(ces) definidos en las fichas Tope y Altavoz. Los topes y altavoces en esta lista están disponibles para ser colocados en el armado.
Agregar/Cambiar tope(s) o altavoz(ces)	Agrega uno o más topes o altavoces seleccionados al armado; para intercambiar una o más unidades, primero seleccione la(s) unidad(es) que será(n) reemplazada(s) en la lista definición. Para agregar altavoces sin intercambio, asegúrese que no hay altavoces resaltados en la lista definición.
Recuentos de topes y altavoces	Enumera la cantidad de cada tipo de tope y altavoz, al igual que la cantidad total de altavoces incluidos en el armado
Borrar tope(s) o altavoz(ces)	Borra los topes o altavoces seleccionados en la lista definición
Ángulo relativo al que antecede	Establece el ángulo de los altavoces seleccionados en la lista definición. Los altavoces individuales tienen una configuración de ángulos de dispersión, pero estos se pueden superponer para usar este ángulo establecido para el armado en su lugar. Los ángulos Relº y Realº en la lista definición se actualizan para reflejar los ángulos actuales del altavoz.
Rack	Introduzca notas relacionadas con el rack que lleva el altavoz (sólo se puede acceder a esto al acceder a configuración de altavoz en la paleta Información del objeto de un armado de altavoz seleccionado)
Línea de transmisión	Introduce información relacionada con la señal de alimentación de la línea de transmisión al altavoz (sólo se puede acceder a esto al acceder a configuración de altavoz en la paleta Información del objeto de un armado de altavoz seleccionado)
Vista previa	Muestra una vista previa del armado de altavoz, que se actualiza como cambio de parámetros; las flechas indican la cara frontal
