Agregar follaje

El producto Vectorworks Landmark incluye la herramienta Follaje para la creación de setos, podas ornamentales, plantaciones verticales y capa vegetal usando geometría personalizada, y siguiendo la superficie del modelo de sitio donde sea aplicable.

Un objeto de follaje es una colección de símbolos de tipo follaje como hojas y flores. El tipo, el número y la orientación de los símbolos de follaje pueden ser controlados para crear el mejor efecto.

Definir la forma del follaje dibujando una polilínea, la que es convertida en una forma 3D según el modo de configuración seleccionado. Objetos de follaje también pueden ser creados dibujando una polilínea y luego seleccionando el comando Crear objetos desde formas (ver Crear objetos desde formas).

Para crear un objeto de follaje:

1. Haga clic en la herramienta Follaje desde el conjunto de herramientas Visualización.

2. Haga clic en Símbolo en la barra de Herramientas para especificar el símbolo a usar para el objeto de follaje. Desde el Selector de recursos haga doble clic sobre un recurso para activarlo.

3. Haga clic en Preferencias en la barra Herramientas para abrir el cuadro de diálogo Preferencias de herramienta de follaje. Diferentes parámetros se muestran dependiendo del tipo de Configuración. La herramienta Follaje usa estas preferencias hasta que son cambiadas.

►    Haga clic para mostrar/ocultar los parámetros.

Parámetro	Descripción
Configuración	●    Lineal: Dibujar una polilínea para definir la línea. El objeto de follaje es extruido sobre la línea a la Altura y la Profundidad especificadas. ●    Perfil-Parte frontal: Dibujar una polilínea para definir el perfil frontal. El objeto de follaje es extruido desde el perfil frontal a la Profundidad especificada. ●    Perfil-Parte frontal/Lateral: Dibujar una polilínea para definir el perfil frontal. El objeto de follaje es extruido desde el perfil frontal y recortado con el perfil lateral. De manera predeterminada, el perfil lateral es un rectángulo, pero puede ser editado. ●    Perfil-Superior/Parte frontal: Dibujar una polilínea para definir el perfil superior. El objeto de follaje es extruido desde el perfil frontal y recortado con el perfil superior. De manera predeterminada, el perfil frontal es un rectángulo, pero puede ser editado. ●    Perfil-Superior/Parte frontal/Lateral: Dibujar una polilínea para definir el perfil superior. El objeto de follaje es extruido desde el perfil frontal y recortado con el perfil superior y los perfiles laterales. De manera predeterminada, el perfil frontal y los perfiles laterales son rectángulos, pero pueden ser editados. ●    Área-Seto: Dibujar una polilínea para definir el límite del seto. El objeto de follaje es extruido a la Altura especificada. Los símbolos de follaje son concentrados a lo largo de los bordes exteriores del objeto, dejando la parte interior parcialmente hueca. ●    Área-Seto redondo: Igual que la configuración Área-Seto, con la excepción que los bordes del objeto de follaje son redondeados. ●    Área-En el suelo: Dibujar una polilínea para definir el límite del área de follaje. El objeto de follaje es creado plano en el suelo, sin ninguna altura. ●    Área-Límite de suelo: Dibujar una polilínea para definir la línea de follaje. El objeto de follaje es creado plano en el suelo, sin ninguna altura, a lo largo de la línea. ●    Área-Cuadrícula: Dibujar una polilínea para definir el límite del área de follaje. El objeto de follaje es creado plano en el suelo, sin ninguna altura, con el Espaciado de cuadrícula especificado.
Altura	Especifica la altura del objeto de follaje para una configuración Lineal, Área-Seto o Área-Seto redondo
Profundidad	Especifica la profundidad del objeto de follaje para una configuración Lineal o Perfil-Parte frontal
Redondeado	Redondea los bordes del objeto de follaje para una configuración Linea
Enviar a la superficie del modelo de sitio	Para una configuración Lineal, o cualquiera de las configuraciones de Área, envía los vértices de la línea de follaje a la superficie del modelo de sitio bajo el objeto de follaje; el primer objeto de modelo del sitio en cualquier capa visible será usado
Espaciado de cuadrícula	Para una configuración Área-Cuadrícula, introducir la distancia entre símbolos en la cuadrícula
% de variación aleatoria	Para una configuración Área-Cuadrícula, introducir el valor de aleatorización para el espaciado de cuadrícula
Recuento automático de símbolos	Para una configuración Lineal, o cualquiera de las configuraciones de Área, seleccionar esta opción para automáticamente calcular el número de símbolos requerido para rellenar el objeto de follaje. Si así se desea, también seleccionar un valor de Variación para ajustar el número de símbolos. Introducir el Recuento de símbolos manualmente al anular la selección de esta opción.
Recuento de símbolos	Para una configuración Perfil-Parte frontal o Perfil-Parte frontal/Lateral, y para configuraciones donde la selección Recuento automático de símbolos está anulada, introducir el número de símbolos para rellenar el objeto de follaje
Giro de símbolo	●    Follaje regular: Los símbolos son girados verticalmente con alguna aleatorización; los vástagos de las hojas apuntan, en su mayoría, hacia arriba ●    Follaje aleatorio: Los símbolos son girados aleatoriamente ●    Símbolos verticales Opc 1: Los símbolos son girados aleatoriamente alrededor del eje Z, y se mantienen estrictamente verticales ●    Símbolos verticales Opc 2: Similar a la opción 1, con pequeñas variaciones del vertical ●    Bloquear orientación (vista de la parte frontal): Los símbolos miran la parte frontal del objeto, con pequeña variación ●    Sin giro: Los símbolos no son girados, sólo distribuidos aleatoriamente ●    Eje Z aleatorio: Los símbolos son girados aleatoriamente en el eje Z. Esto puede ser usado con la configuración Área-En el suelo para crear un objeto de follaje plano, como hojas caídas. Usar esta opción para una apariencia más natural al usar símbolos 3D verdaderos (como plantas VBvisual). Esta es la única opción de giro de símbolo disponible para una configuración Área-Límite de suelo.
Perpendicular a la superficie del modelo de sitio	Para una configuración Área-Límite de suelo, seleccionar esta opción para mantener todos los símbolos perpendiculares al modelo de sitio

4. Haga clic en el modo adecuado en la barra de Herramientas para dibujar la forma de polilínea para el objeto de follaje.

Para obtener más información sobre los modos de herramienta Polilínea, ver Crear polilíneas.

5. Haga clic para establecer el punto de inicio del objeto de follaje.

6. Haga clic para establecer el final del segmento y el comienzo del siguiente. Continuar dibujando segmentos de esta manera hasta que la línea o el perfil del objeto de follaje está completo.

Editar objetos de follaje

Después de la creación del objeto de follaje, editar el objeto de follaje desde la paleta Información del objeto o seleccionar Propiedades desde el menú de contexto del objeto para abrir el cuadro de diálogo Propiedades. Se muestran los mismos parámetros que están disponibles en el cuadro de diálogo Preferencias de herramienta de follaje junto con los siguientes parámetros adicionales.

►    Haga clic para mostrar/ocultar los parámetros.

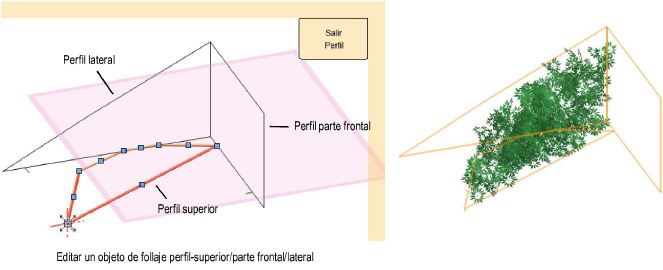

Para transformar la línea o el perfil de un objeto de follaje, haga clic con el botón derecho del mouse y seleccione Editar línea o Editar perfil desde el menú de contexto del objeto. Como alternativa, haga doble clic en el objeto de follaje.
