DesignSeries00194.png创建自动混合对象

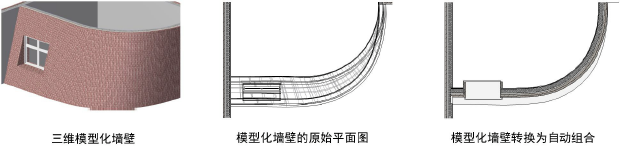

将三维几何图形转换为自动混合对象允许在二维平面中按需要显示对象，同时保持三维外观不变。这在建筑信息模型 (BIM) 工作流程和三维几何图形自由建模中尤其重要，但也需要平面绘图。自动组合的设置通过单独、分类的剖切面和剖切面之上/之下范围的外观参数，提供对其二维显示属性的完全控制。


创建自动混合对象：

  1. 选择要转换为自动混合对象的三维几何图形。

    2. 有效对象包括：拉伸、锥形拉伸、多重拉伸、沿路径对象的拉伸、三维多边形、扫掠对象、网面、实体、NURBS 曲面以及仅三维符号和三维插件对象。

  2. 如果不在俯视图/平面图中，选择视图 > 标准视图 > 俯视图/平面图。

    3. 自动组合的二维外观设置仅在俯视图/平面图中可见。

  3. 在选定该对象的条件下，由相应菜单中选择创建自动混合命令：

    4. ●    Architect 工作空间：AEC > 创建自动混合

    ●    Landmark 工作空间：Landmark > 建筑 > 创建自动混合

    ●    Spotlight 工作空间：Spotlight > 建筑 > 创建自动混合

  4. 对象转换为自动组合。

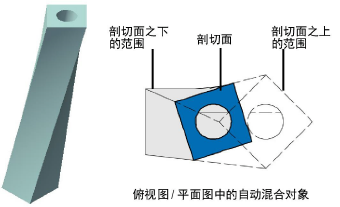

  5. 要设置剖切面的位置和指定自动组合的外观，从“对象信息”面板单击二维外观。

    6. “二维外观”对话框打开。单击“剖切面”选项卡并设置所需的参数。

    ►    单击以显示/隐藏参数。

  6. 单击“剖切面之下/剖切面之上”选项卡以设置剖切面下方/上方自动组合的外观。

    7. ►    单击以显示/隐藏参数。

  7. 单击确定。

在“对象信息”面板，剖切面标高在激活时会显示设计图层剖切面设置（需要 Vectorworks Architect），或允许设置剖切面标高。选择是否仅显示自动混合对象的二维外观或二维和三维外观。


~~~~~~~~~~~~~~~~~~~~~~~~~
