Tipo

Seleccionar un altavoz desde los datos de altavoces predeterminados disponibles en el archivo de bibliotecas; como alternativa, seleccionar <Genérico> para crear un altavoz con datos personalizados y luego guarde el altavoz como altavoz personalizado en el archivo de biblioteca.

Seleccione Importar para importar solo datos de altavoces predefinidos (como ancho y peso) desde una biblioteca u otro archivo que contenga altavoces. Se abrirá el cuadro de diálogo Importar tipo de altavoz para seleccionar el archivo y el tipo. Un símbolo no se importa desde el archivo; se agregan solo datos.

Altavoz de cielo

Indica que el altavoz es una altavoz circular montado en el cielo

Marca

Especifica el fabricante del altavoz

Modelo

Especifica la información del fabricante

Ancho/altura frontal

Indica el ancho y la altura de la cara frontal del altavoz

Ancho/Altura posterior

Indica el ancho y la altura de la cara posterior del altavoz; la cara posterior no puede ser mayor que la cara frontal

Profundidad

Especifica la profundidad del altavoz

Diámetro de rejilla

Para altavoces de cielo, introduzca el diámetro de grilla

Diámetro de recorte

Para altavoces de cielo, introduzca el diámetro de la carcasa de altavoz

Altura

Para altavoces de cielo, especifica la altura del altavoz

Voltear orientación

Gira el altavoz 90° para fijar el altavoz en el lateral

Referencia de inclinación

Cuando el altavoz se encuentra en una matriz, establece la referencia para la inclinación del altavoz para la cara frontal o posterior

Peso

Introduzca el peso del altavoz

Autoalimentado

Indica si el altavoz usa un amplificador remoto o interno

Vatios mínima

Introduzca la potencia mínima requerida para operar el altavoz para cálculos e informes de consumo de energía

Vatios RMS

Especifica la potencia promedio aplicada al altavoz

Vatios máxima

Indica la potencia máxima que puede ser aplicada al altavoz

Dispersión(iones) horizontal(es) asimétrica(s)

Permite que se pueda definir cobertura asimétrica con ángulos de dispersión izquierdos y derechos diferentes

Expandir características de dispersión

Al ser seleccionado le permite introducir valores de rango e información del área de dispersión para hasta tres rangos; desmarcar para introducir información general solamente para el altavoz.

Rango1/2/3

Introduzca notas para los tres rangos de dispersión, como rango de frecuencia, frecuencia clave o punto de cruce. Al desmarcar la selección Expandir características de dispersión el rango se establece automáticamente a General y sólo un conjunto de valores puede ser introducido.

Horiz. Dispersión completa

Cuando la dispersión es simétrica, introduzca el ángulo de dispersión horizontal entre 0 y 180º; para dispersiones asimétricas se muestra la dispersión total (izquierda + derecha)

Horiz. Dispersión izquierda

Cuando la dispersión es asimétrica, introduzca el ángulo de dispersión izquierdo, entre 0 y 90º

Horiz. Dispersión derecha

Cuando la dispersión es asimétrica, introduzca el ángulo de dispersión derecho, entre 0 y 90º

Vert. Dispersión

Introduzca el ángulo de dispersión vertical, entre 0 y 180º

Distancia de proyección

Establece la distancia de proyección de referencia para las líneas de dispersión

Guardar tipo en biblioteca

Guarda la configuración del altavoz actual como un nuevo tipo de altavoz; introduzca el nombre del tipo de altavoz. Luego, este altavoz personalizado se puede seleccionar desde la lista Tipo.

Eliminar el tipo de la biblioteca

Elimina el altavoz actualmente seleccionado en Tipo desde el archivo de biblioteca; los parámetros actuales permanecen como se establecieron y el tipo se convierte en <Genérico>

Altura de escucha

Establece la referencia de altura de escucha para las líneas de dispersión. La altura de escucha debe ser menor que la elevación del altavoz (valor Z).

Mostrar rango de dispersión 1/2/3

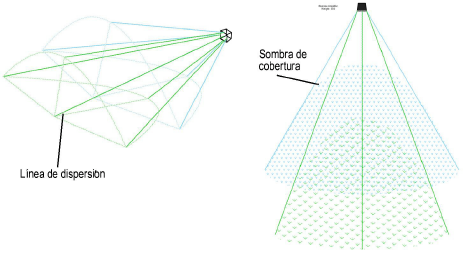

Dibuja las líneas de dispersión superior, inferior, izquierda y derecha, junto con una línea de referencia central para cada uno de los tres rangos de dispersión seleccionados para la presentación (o el rango General si no se selecciona la dispersión expandida). Se dibuja un contorno o trama de rayado que representa la "sombra" de la cobertura del área de escucha cuando la distancia de proyección, la dispersión vertical y los ángulos de inclinación permiten que el altavoz cubra el área en la Altura de escucha o debajo de esta.

Mostrar rayado de dispersión

Muestra los rellenos de rayado en la sombra de cobertura de cada rango de dispersión habilitado

Compatibilidad

Seleccionar el método de soporte para al altavoz. Las opciones son sólo de referencia, a excepción de Trípode que crea en el dibujo un soporte de trípode para el piso, Apilado-Piso que permite apilar loa altavoces de una matriz en el piso en lugar de usar transporte, y Uncido que crea una palanca y abrazadera para que el altavoz pueda ser colgado.

Altura del trípode

Para el soporte de trípode, establece la altura del soporte del piso

Diferencia de inclinación

Muestra la diferencia de inclinación entre el altavoz seleccionado y el que se encuentra encima de este

Ángulo de inclinación real

Especifica el ángulo de inclinación del altavoz, de -90 a 90°

Ubicación

Indica la ubicación del altavoz (como la parte derecha del proscenio)

Propósito

Indica el propósito del altavoz (como relleno del centro)

Consola

Introducir nota sobre la cremallera que conduce el altavoz

Línea de transmisión

Indica información sobre la línea de transmisión que alimenta la señal al altavoz

Identificación de columna

Un altavoz individual puede ser opcionalmente parte de una columna de altavoces o en una matriz de altavoz. Esto especifica la identificación de columna. Los altavoces de la misma columna reciben una identificación de columna cuando se hace clic en Organizar columna.

Posición en columna

Cuando los altavoces se organizan en una columna o matriz, indica la posición del altavoz en la pila. La posición 1 es el altavoz superior.

Organizar columna

Proporciona altavoces seleccionados con una ID de columna para su disposición, según su elevación (valor Z); calcula las diferencias de inclinación y asigna a cada altavoz un número de Posición en columna

Nota

Introducir notas misceláneas como la fuente de alquiler o el número de almacén

Opciones de texto

Abre el cuadro de diálogo Opciones de texto para permitir la presentación y dar formato al texto de etiquetas

Posición de texto predeterminada

Restaura las etiquetas de texto a sus posiciones predeterminadas

Clases

Abre el cuadro de diálogo Clases para especificar nombre de clases para las diferentes partes del altavoz. Esto permite que las partes de los gabinetes, las rejillas u otros elementos se establezcan como visibles, en gris o invisibles. Diferentes texturas pueden ser aplicadas a diferentes clases de piezas para lograr un aspecto altamente realista.

Usar la clase estándar sugerida, seleccione una clase desde la lista de clases presente en el dibujo, o crea una nueva clase. Seleccione <Clase de altavoz> para colocar el elemento altavoz en la misma clase que el objeto altavoz.

●    Prefijo de clase: Especifica un estándar de nombramiento de clase de raíz predeterminada opcional para todos las partes del altavoz; haga clic en Usar clases estándar para que todos los nombres de clase de altavoz comiencen con el prefijo y así ser clasificados juntos.

●    Usar clases estándar: Establece el nombre de clase para todos los elementos altavoz a los nombres estándar sugeridos predeterminados usando el Prefijo de clase si lo hay.

●    Elementos de altavoz: Especifica el estándar de nombre de clase para cada parte del altavoz; los nombres de clase que se muestran aquí son aplicados a los elementos.

Actualizar

Actualiza el objeto cuando se han hecho cambios a los parámetros de la paleta Información del objeto. Por ejemplo, es posible que deba actualizar la presentación cuando se alterna el encendido y apagado de Piezas de altavoz de clase, cuando los atributos de las piezas del altavoz se establecieron por clase.
