Insertar gabinetes

Todos los productos Vectorworks incluyen tres tipos de gabinetes comunes para insertar en un archivo de dibujo—de piso, de pared y de servicios. En el producto Vectorworks Fundamentals los objetos de gabinete son insertados desde una biblioteca de objetos mediante el Administrador de recursos. En los productos Vectorworks Design Series los objetos gabinete se insertan con las diversas herramientas de gabinete. Manillas de puerta y cajón de gabinete son proporcionados en la biblioteca Vectorworks; ver Concepto: Bibliotecas de recursos.

● Haga clic en Def activa en la barra Herramientas para usar un objecto existente desde las bibliotecas de recursos. Desde el Selector de recursos haga doble clic sobre un recurso para activarlo. Haga clic en el dibujo o pared para colocar el gabinete y haga clic nuevamente para establecer el giro.

● Haga clic en Preferencias desde la barra de Herramientas para crear un objeto de complemento personalizado. Desde el cuadro de diálogo Propiedades de objeto establezca las propiedades predeterminadas y haga clic en OK. Haga clic en el dibujo o pared para colocar el gabinete y haga clic nuevamente para establecer el giro. Las propiedades se pueden editar en la paleta Información del objeto.

Haga clic aquí para ver un video con consejos relacionados con este tema (se necesita acceso al Internet).

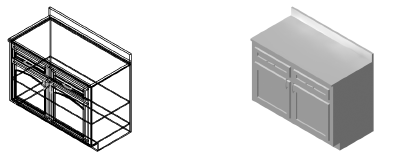

Parámetros para gabinetes de piso

Parámetro	Descripción
Guardar gabinete de piso	Guarda el objeto seleccionado como un recurso en el archivo activo; introduzca un nombre y haga clic en OK
Reemplazar gabinete de piso	Abre el Selector de recursos; haga doble clic en un recurso existente para reemplazar el objeto seleccionado
Voltear	Si el objeto están dentro de una pared, haga clic para voltear la orientación del objeto
Establecer posición	Si el objeto están dentro de una pared, haga clic para activar la herramienta Mover por puntos en modo Punto de referencia y mueva el objeto por una distancia especificada desde un punto de referencia
Estilo	Seleccionar el estilo del gabinete
Acabado final	Seleccionar el acabado del gabinete
Persiana	Especificar la dirección de la persiana, o bien ninguna
Longitud	Introducir la longitud del gabinete
Esquina de longitud irregular	Para estilos de esquina, seleccione si el gabinete posee una longitud de esquina irregular; de ser así, introduzca la longitud de la esquina izquierda
Altura / Profundidad	Introducir la altura y profundidad del gabinete
Espesor	Introduzca el grosor del material del gabinete
Montaje de puerta	Seleccionar el estilo de montaje de la puerta del gabinete
Dibujar cajones	Seleccione si los cajones del gabinete serán dibujadas
Estilo de cajón	Especificar el estilo de cajón
Configuración de puerta	Seleccione la configuración general de puerta
Estilo de puerta	Seleccione el estilo de puerta del gabinete
Abrir puertas en 3D	Seleccione para mostrar las puertas abiertas 90º en vistas 3D
Estilo de panel	Seleccione el estilo de panel de la puerta
Factor de altura de arco	Especificar la proporción de la altura de arco en relación con el ancho de la puerta (un valor mayor produce un arco más alto)
Ancho de peinazo y montante	Seleccionar el ancho de peinazo y montante
Biselar borde	Seleccionar esta opción para biselar los bordes de cajón y puerta exteriores
Biselar interior	Seleccionar esta opción para biselar los bordes de cajón y puerta interiores
Hendiduras	Introduzca la medida del ancho o de la altura de la hendidura superior, inferior, lateral o central
Número de estantes	Introducir el número de estantes
Dibujar base	Seleccionar esta opción para dibujar una base
Altura / Profundidad de base	Especificar la altura y profundidad de la base
Dibujar encimera	Seleccionar esta opción para dibujar una encimera
Listón vertical	Especificar dónde colocar el listón vertical o bien ninguno
Altura de listón vertical	Introducir la altura del listón vertical
Grosor de listón vertical	Introducir el grosor del listón vertical
Grosor de encimera	Introducir el grosor de la encimera
Saliente	Introducir la longitud de la saliente de la encimera
Hendidura	Introducir el grosor para la porción inferior de la encimera
Mostrar detalle	Seleccionar si se van a dibujar diferentes detalles de gabinete
Gabinetes/puertas/rodapié/mesón	Para controlar la apariencia y visibilidad seleccione una clase para cada componente desde la lista de clases presente en el dibujo, o crea una nueva clase. Seleccione <Clase de gabinete de piso> para fijar los atributos de componente en la misma clase que el objeto gabinete.
Altura de manilla de puerta/cajón	Introduzca la altura de la manilla de la puerta y/o cajón
Manillas de puerta / cajón	Haga clic en Manillas de puerta y/o Manillas de cajón para seleccionar una manilla desde una biblioteca o desde el archivo actual; seleccione un símbolo de la lista gráfica de Símbolos y haga clic en OK (o seleccione el símbolo Sin manillas para quitar las manillas de puerta o cajón)

Parámetros para gabinetes de servicios

Parámetro	Descripción
Guardar gabinete de servicios	Guarda el objeto seleccionado como un recurso en el archivo activo; introduzca un nombre y haga clic en OK
Reemplazar gabinete de servicios	Abre el Selector de recursos; haga doble clic en un recurso existente para reemplazar el objeto seleccionado
Voltear	Si el objeto están dentro de una pared, haga clic para voltear la orientación del objeto
Establecer posición	Si el objeto están dentro de una pared, haga clic para activar la herramienta Mover por puntos en modo Punto de referencia y mueva el objeto por una distancia especificada desde un punto de referencia
Longitud	Introducir la longitud del gabinete
Altura / Profundidad	Introducir la altura y profundidad del gabinete
Espesor	Introduzca el grosor del material del gabinete
Montaje de puerta	Seleccionar el estilo de montaje de la puerta del gabinete
Estilo de puerta	Seleccionar el estilo de puerta del gabinete
Configuración de puerta principal	Seleccione la configuración de la puerta principal
Estilo de panel	Seleccionar el estilo de panel de la puerta
Estilo de mainel	Seleccionar el estilo de mainel del gabinete o bien ninguno
Altura de manilla	Introducir la altura de la manilla de la puerta
Número de estantes	Introducir el número de estantes
Abrir puertas en 3D	Seleccione para mostrar las puertas abiertas 90º en vistas 3D
Configuración de puerta superior	Seleccione la configuración de la puerta superior
Altura de puerta superior	Introducir la altura de la puerta superior del gabinete
Estilo de puerta superior	Seleccionar el estilo de la puerta superior del gabinete
Estilo de panel superior	Seleccionar el estilo del panel superior del gabinete
Estilo de mainel superior	Seleccionar el estilo de mainel superior del gabinete o bien ninguno
Altura de asa superior	Introducir la altura de manilla superior de la puerta del gabinete
Número superior de estantes	Introducir el número de estantes en el gabinete superior
Factor de altura de arco	Especificar la proporción de la altura de arco en relación con el ancho de la puerta (un valor mayor produce un arco más alto)
Ancho de peinazo y montante	Seleccionar el ancho de peinazo y montante
Biselar borde	Seleccionar esta opción para biselar los bordes de cajón y puerta exteriores
Biselar interior	Seleccionar esta opción para biselar los bordes de cajón y puerta interiores
Hendiduras	Introducir la medida del ancho o de la altura de la hendidura superior, inferior, lateral o central
Dibujar base	Seleccionar esta opción para dibujar una base
Altura / Profundidad de base	Especificar la altura y profundidad de la base
Mostrar detalle	Seleccionar esta opción para dibujar varios detalles de gabinetes.
Gabinetes/puertas/rodapié/vidriado	Para controlar la apariencia y visibilidad seleccione una clase para cada componente desde la lista de clases presente en el dibujo, o crea una nueva clase. Seleccione <Clase de gabinete de servicios> para fijar los atributos de componente en la misma clase que el objeto gabinete.
Manillas	Haga clic en Manillas para seleccionar una manilla desde una biblioteca o desde el archivo actual; seleccione un símbolo de la lista gráfica de Símbolos y haga clic en OK (o seleccione el símbolo Sin manillas para quitar las manillas)

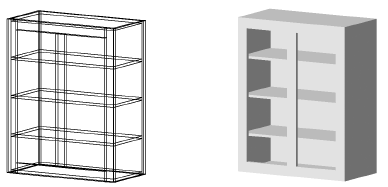

Parámetros para gabinetes de pared

Parámetro	Descripción
Guardar gabinete de pared	Guarda el objeto seleccionado como un recurso en el archivo activo; introduzca un nombre y haga clic en OK
Reemplazar gabinete de pared	Abre el Selector de recursos; haga doble clic en un recurso existente para reemplazar el objeto seleccionado
Voltear	Si el objeto están dentro de una pared, haga clic para voltear la orientación del objeto
Establecer posición	Si el objeto están dentro de una pared, haga clic para activar la herramienta Mover por puntos en modo Punto de referencia y mueva el objeto por una distancia especificada desde un punto de referencia
Estilo	Seleccionar el estilo del gabinete
Acabado final	Seleccionar el acabado del gabinete
Persiana	Especificar la dirección de la persiana, o bien ninguna
Longitud	Introducir la longitud del gabinete
Esquina de longitud irregular	Para estilos de esquina, seleccione si el gabinete posee una longitud de esquina irregular; de ser así, introduzca la Longitud de la esquina izquierda
Altura / Profundidad	Introducir la altura y profundidad del gabinete
Espesor	Introduzca el grosor del material del gabinete
Sobre piso acabado	Introducir la altura del gabinete por sobre el piso acabado
Montaje de puerta	Seleccionar el estilo de montaje de la puerta del gabinete
Número de puertas	Seleccionar la cantidad de puertas para el gabinete
Giro de puerta	Especificar en qué dirección debe girar la puerta
Estilo de puerta	Seleccionar el estilo de puerta del gabinete
Estilo de panel	Seleccionar el estilo de panel de la puerta
Estilo de mainel	Seleccionar el estilo de mainel del gabinete o bien ninguno
Número de estantes	Introducir el número de estantes
Factor de altura de arco	Especificar la proporción de la altura de arco en relación con el ancho de la puerta (un valor mayor produce un arco más alto)
Altura de manilla	Introducir la altura de la manilla de la puerta
Ancho de peinazo y montante	Seleccionar el ancho de peinazo y montante
Biselar borde	Seleccionar esta opción para biselar los bordes de cajón y puerta exteriores
Biselar interior	Seleccionar esta opción para biselar los bordes de cajón y puerta interiores
Hendiduras	Introducir la medida del ancho o de la altura de la hendidura superior, inferior, lateral o central
Vidriado	Seleccionar la clase de vidriado o ninguna
Mostrar detalle	Seleccionar esta opción para dibujar varios detalles de gabinetes.
Gabinete/puertas	Para controlar la apariencia y visibilidad seleccione una clase para cada componente desde la lista de clases presente en el dibujo, o crea una nueva clase. Seleccione <Clase de gabinete de pared> para fijar los atributos de componente en la misma clase que el objeto gabinete.
Manillas	Haga clic en Manillas para seleccionar una manilla desde una biblioteca o desde el archivo actual; seleccione un símbolo de la lista gráfica de Símbolos y haga clic en OK (o seleccione el símbolo Sin manillas para quitar las manillas)
