Crear gabinetes personalizados

La herramienta Gabinete personalizado otorga flexibilidad en el diseño de una variedad de elementos empotrados tales como estantes, alacenas y armarios.

El software Vectorworks también proporciona herramientas para insertar gabinetes de piso, de pared y de servicios, y unidades de estantería que requieren menos personalización; ver Insertar gabinetes y Insertar unidades de estantería.

Para crear un objeto gabinete personalizado:

1. Haga clic en la herramienta Gabinete personalizado desde el conjunto de herramientas Muebles e instalaciones.

2. Lleve a cabo una de las siguientes operaciones:

●    Haga clic en Def activa en la barra Herramientas para usar un objecto existente desde las bibliotecas de recursos. Desde el Selector de recursos haga doble clic sobre un recurso para activarlo. Haga clic en el dibujo o pared para colocar el gabinete y haga clic nuevamente para establecer el giro.

●    Haga clic en Preferencias desde la barra de Herramientas para crear un objeto de complemento personalizado. Se abrirá el cuadro de diálogo Configuración de gabinete personalizado. La configuración se agrupa en varios paneles de parámetros relacionados que se enumeran a la izquierda del cuadro de diálogo. Seleccione cada panel y especifique los parámetros. Haga clic en OK para establecer los parámetros y cierre el cuadro de diálogo. Estos parámetros pueden ser editados para gabinete colocados haciendo clic en Configuración en la paleta Información del objeto.

Configuración de gabinete personalizado

Haga clic para mostrar/ocultar los parámetros.

Parámetro	Descripción
Vista previa 3D	Dinámicamente muestra una vista previa 3D del gabinete personalizado con los parámetros actuales seleccionados; en el panel Detalles la vista previa se transforma en interactiva y es usada para establecer parámetros
Vista (sólo paneles Base y Atributos)	Seleccione la vista estándar para la vista previa 3D
Modo (sólo paneles Base y Atributos)	Seleccione el modo de render para la vista previa 3D

Configuración de gabinete personalizado: Panel de base

Haga clic para mostrar/ocultar los parámetros.

Parámetro	Descripción
Símbolo	Existen dos métodos para especificar el gabinete personalizado a usar como una plantilla para el gabinete nuevo: ●    Sin un gabinete personalizado seleccionado, acceda al cuadro de diálogo haciendo clic en Preferencias en la barra Herramientas. Seleccione si el nuevo gabinete personalizado estará basado en una plantilla desde el documento actual o desde la carpeta de biblioteca de Elementos predeterminados personalizados o de Elementos predeterminados Vectorworks, y luego seleccione la plantilla. La vista previa se actualiza para reflejar la plantilla seleccionada. ●    Acceda al cuadro de diálogo haciendo clic en Configuración desde la paleta Información de un objeto gabinete personalizado seleccionado. Transfiera la configuración deseada desde el gabinete seleccionado para usar como una plantilla para el nuevo gabinete, según lo descrito en Crear un gabinete personalizado nuevo a partir de un gabinete personalizado existente.
Guardar como símbolo	Guarda el gabinete actual como un símbolo; ver Guardar un gabinete personalizado como un símbolo
Geometría general
Clase	Para controlar la apariencia y visibilidad, seleccione una clase desde la lista de clases presente en el dibujo, o crea una nueva clase.
Altura/Ancho/Profundidad	Establece la altura/el ancho/la profundidad general del gabinete
Tipo	Especifica si el gabinete personalizado es un objeto 2D, 3D o híbrido 2D/3D
Mostrar diagonales en vista Superior/plano	Seleccione para mostrar marcadores diagonales a través de la parte superior del objeto en vista Superior/plano

Configuración de gabinete personalizado: Panel de detalles

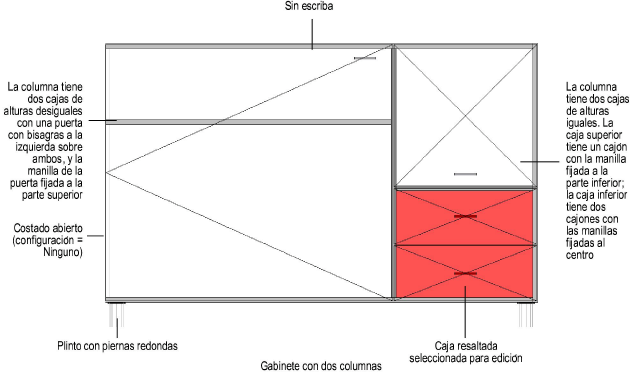

La vista previa del gabinete personalizado cambia a vista frontal y se transforma en interactiva para especificar los detalles del gabinete. Haga clic en la vista previa para activar y establecer los parámetros en este panel; muchos parámetros sólo son habilitados cuando se hace clic en la vista previa. Cuando haga clic en una columna, caja o divisor vertical de la vista previa, ésta se resalta para indicar cuál sección está editando. Mantenga presionada la tecla Shift para seleccionar columnas o cajas múltiples dentro de la misma columna; ediciones son aplicadas a todas las secciones seleccionadas.



Haga clic para mostrar/ocultar los parámetros.

Parámetro	Descripción
Sección
Columnas	Establece el número de columnas en el gabinete. Todas las columnas son desmarcadas al hacer clic en este campo; columnas son agregadas o restadas desde el costado derecho del gabinete si el número de columnas es cambiado.
Ancho de columna.	Si existen columnas múltiples, haga clic en una columna y establezca su ancho, o seleccione columnas Iguales para que todas las columnas en el gabinete tengan el mismo ancho. En la medida que cambia el ancho de la columna seleccionada los anchos de las otras columnas son automáticamente ajustadas para rellenar el espacio proporcionado; columnas que no caben dentro del ancho general del gabinete son automáticamente eliminadas.
Cajas	Establece el número de cajas en la columna seleccionada.
Altura de caja	Si existen cajas múltiples, haga clic en una caja y establezca su altura, o seleccione cajas Iguales para que todas las cajas en el gabinete tengan la misma altura. En la medida que cambia la altura de la caja seleccionada las alturas de las otras cajas son automáticamente ajustadas para rellenar el espacio proporcionado; cajas que no caben dentro de la altura general del gabinete son automáticamente eliminadas. El primer clic en una columna selecciona la columna entera, y el segundo clic selecciona una caja especifica según lo indicado por la sección resaltada del objeto.
Costado/Montante	Para costados de gabinete y particiones verticales seleccionadas, establece si es un Costado sólido, un Montante o, sólo para costados extremo, no tiene partición (Ninguno)
Frontal
Puerta/Cajón	Especifique el estilo de puerto/cajón para las columnas o cajas seleccionadas, o seleccione Ningún ítem de caja para no tener puertas o cajones
Manilla	Para puertas y cajones, especifica el recurso manilla desde el documento actual o contenido de biblioteca predeterminado
Posición de manilla	Especifica la posición de la manilla para puertas y cajones con una manilla Configuración Parte superior y Parte inferior posicionan la manilla a dos pulgadas desde el borde superior/inferior de la puerta/cajón
Escriba	Seleccione para agregar un escriba
Altura/Desplazamiento	Establece la altura y desplazamiento del escriba
Plinto	Seleccione para agregar un plinto y seleccionar si es continuo o si tiene piernas
Piernas	Para un plinto con piernas, seleccione el recurso estilo de pierna desde el documento actual o contenido de biblioteca predeterminado Piernas y rueditas son creadas sin una tabla de plinto; su altura es fijada a cuatro pulgadas y son colocadas a dos pulgadas de los bordes del gabinete.
Altura/Desplazamiento	Para un plinto continuo establezca su altura y desplazamiento
Tiene respaldo	Seleccione para agregar un respaldo al gabinete

Configuración de gabinete personalizado: Panel de atributos

Para controlar la apariencia y visibilidad, atributos y texturas pueden ser aplicadas de manera separada a diferentes partes del gabinete personalizado (llamados grupos de construcción).

Haga clic para mostrar/ocultar los parámetros.

Parámetro	Descripción
Grupos de construcción	Seleccione una parte del gabinete para aplicar atributos
Clase	Para controlar la apariencia y visibilidad, seleccione una clase desde la lista de clases presente en el dibujo, o crea una nueva clase. Seleccione <Clase de gabinete personalizado> para colocar la parte de gabinete en la misma clase que el objeto gabinete personalizado.
Relleno/Pluma/Textura	Especifique los atributos y/o textura para cada parte de gabinete; ver La paleta atributos y Aplicar una textura a un objeto

3. Haga clic en el dibujo o pared para colocar el gabinete y haga clic nuevamente para establecer el giro.

~~~~~~~~~~~~~~~~~~~~~~~~~

Editar gabinetes personalizados
