Crear estilos de etiqueta de datos

● Desde el Administrador de recursos, seleccione un recurso de etiqueta de datos existente en el archivo activo para usar como un punto inicial. Haga clic con el botón derecho del mouse en el recurso y seleccione Editar desde el menú de contexto.

● Seleccione una etiqueta de datos existente en el dibujo para usar como un punto inicial. Desde la paleta Información del objeto, seleccione Convertir a sin estilo desde la lista Estilo. Seleccione el comando Crear estilo de complemento, o haga clic con el botón derecho del mouse en la etiqueta y seleccione Nuevo estilo de complemento a partir de un complemento sin estilo desde el menú de contexto. Desde el cuadro de diálogo Crear símbolo, seleccione la carpeta de destino para el estilo de etiqueta de datos.

Parámetro	Descripción
Nombre de estilo	Introducir un nombre para el nuevo estilo
Usar línea directriz	Seleccione para dibujar una línea directriz con la etiqueta, y luego especifique los parámetros de la directriz
Tipo de directriz	Seleccione línea, arco o Bézier como el tipo de línea
Longitud de reborde predeterminada	Introducir una longitud predeterminada para el reborde de directriz en unidades de página, o introducir 0 (cero) para no tener un reborde; después de la colocación, se puede mover el punto de control de reborde para ajustar la longitud
Radio de directriz	Introducir el radio de arco en unidades de página si el Tipo de directriz es arco
Marcador	Seleccione para incluir un marcador al final de la directriz y luego seleccione el estilo del marcador; para detalles, ver Atributos de marcadores
Clase de línea directriz/reborde	Seleccione una clase existente o cree una nueva clase. Seleccione <Clase de etiqueta de datos> para colocar la directriz en la misma clase que el objeto de etiqueta de datos.
Posición horizontal	Especificar si extender el reborde hacia la izquierda o derecha de la línea directriz; seleccione Auto para variar la posición del reborde automáticamente según la posición de la etiqueta
Mover _ con objeto	Especificar si mover la etiqueta completa o sólo el extremo de la línea directriz cuando el objeto asociado es movido
Permitir múltiples puntos de fijación	Habilita la directriz para que se fije a la etiqueta en el punto de fijación más cercano, definido por loci en el diseño de etiqueta
Configuración de colocación automática	Estas configuraciones son usadas para posicionar etiquetas de datos de manera predeterminada cuando son colocadas con el modo Seleccionar objetos elegibles. Las medidas son en unidades de página.
Desplazamiento X/Y	Introducir los desplazamientos X e Y desde el centro del recuadro de selección del objeto asociado, según lo proyectado al plano de notas.
Longitud de directriz	Introducir la longitud de la línea directriz predeterminada si Usar directriz es seleccionado
Ángulo de directriz	Introducir el ángulo de la línea directriz predeterminada si Usar directriz es seleccionado
Alinear a paredes/objetos	Seleccione para girar la etiqueta al ángulo del objeto asociado; para paredes, las etiquetas de datos serán giradas como si fueran insertadas en la pared
Siempre mostrar el cuadro de diálogo editar datos de etiqueta	Para una etiqueta que tiene un campo ingresado por el usuario, seleccione esta opción para mostrar un cuadro de datos de entrada de datos cada vez que la etiqueta es colocada en un dibujo
Editar diseño de etiqueta	Abre una ventana de edición de etiqueta para definir la geometría de la etiqueta y los campos de datos que se muestran en ella

En la ventana de edición de etiqueta, dibujar la geometría de la etiqueta en unidades de página usando cualquier herramienta gráfica de plano. El punto de origen (0,0) siempre es el punto de fijación principal para una línea directriz, si es usado. Para definir un punto de fijación alternativo, agregar un locus 2D a la geometría y habilitar Permitir múltiples puntos de fijación en el cuadro de diálogo Estilo de etiqueta de datos.

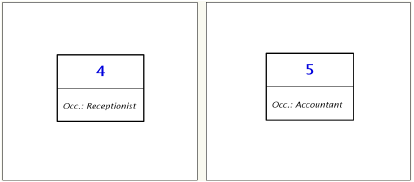

● Texto dinámico muestra datos desde el objeto etiquetado (por ejemplo, el ancho de la ventana) en cada etiqueta, en lugar del objeto de texto. Para crear texto dinámico, seleccione el objeto de texto y haga clic en Usar texto dinámico desde la paleta Información del objeto. Luego haga clic en Definir el campo de etiqueta para abrir el cuadro de diálogo Definir el campo de etiqueta.

Parámetro	Descripción
Etiqueta de campo	Introducir el texto que se muestra para este campo en el diseño de etiqueta y en el cuadro de diálogo Editar datos de etiqueta, si este es un campo ingresado por el usuario
Campo calculado	Seleccione esta opción para usar datos extraídos desde el dibujo en el campo, o para automáticamente usar números o letras en aumento. Puede incluir múltiples orígenes de datos en el mismo campo.
Definición actual de campo de etiqueta	Variables son colocadas en este campo automáticamente por las selecciones de Origen de datos. Texto estático o puntuación pueden ser manualmente agregados, como también operadores aritméticos simples (que sólo operan en campos numéricos). Por ejemplo, para mostrar el precio de un electrodoméstico con una aumento del 10% por sobre su precio real en el registro de electrodomésticos, podría introducir algo parecido a lo siguiente: #Registro de electrodomésticos#.#Precio# + #Registro de electrodomésticos#.#Precio# * 0.1
Fuente de datos	Especificar el origen de los datos a mostrar en la etiqueta. Existen diferentes opciones disponibles para cada origen. ● Parámetros del objeto: Seleccione el Nombre del objeto y qué Nombre de parámetro a usar (por ejemplo, ventana y ancho de ventana). ● Formato de registro: Seleccione el Nombre de formato y qué Nombre de campo desde el formato de registro a usar (por ejemplo, registro de planta y rango de luz). ● Entidad de IFC: Seleccione un objeto desde el cuadro de diálogo Seleccionar objeto IFC; el objeto se muestra en el campo Entidad de Ifc. Seleccione el Nombre pSet y el Nombre de propiedad a usar. Para usar uno de los valores “base” de la entidad de IFC (tal como “nombre”), seleccione el nombre de entidad de IFC desde la lista Nombre pSet. ● Función del objeto: Seleccione una Función específica de objeto (por ejemplo, área). ● Función general: Seleccione una Función general (por ejemplo, número de hoja). ● Valor de aumento: Seleccione un formato para el valor (número entero, carácter en minúsculas, carácter en mayúsculas). Luego haga clic en Configuración de secuencia para introducir el Valor inicial, Aumento y el Siguiente valor a usar.
Agregar a definición	Después de seleccionar los detalles para un origen de datos, esto agrega las variables adecuadas a la ventana Definición de campo de etiqueta actual
Campo ingresado por el usuario	Seleccione esta opción para permitir que el usuario pueda introducir datos para el campo cuando la etiqueta es colocada
Tipo de campo	Seleccione el tipo de datos a introducir en el campo: ● Texto: Campo para la entrada de una secuencia de comandos de caracteres, tales como una palabra o frase ● Entero: Campo para la entrada de números enteros (usa menos memoria que un campo de Número real) ● Booleano: Una casilla de verificación ● Número real: Campo para la entrada de números generales o números de un formato específico tales como fracciones, cotas o fechas; haga clic en Definir para especificar un formato ● Emergente: Lista de opciones desde donde seleccionar; haga clic en Definir para introducir las opciones
Definir	Abre el cuadro de diálogo Editar opciones si el Tipo de campo es Emergente. Introduzca las opciones a mostrar presionando Enter (Windows) o Return (Mac) para separar cada elemento. Abre el cuadro de diálogo Formato de número si el Tipo de campo es Número real; seleccione un formato. ● General: El formato predeterminado de número general ● Decimal: Introduzca un valor para el número de lugares decimales y especifique si desea usar comas como separadoras ● Científico: Introduzca un valor para el número de lugares decimales ● Fraccional: Introduzca el valor aproximado para fracciones ● Porcentaje: Introduzca un valor para el número de lugares decimales. Entradas son multiplicadas por 100 y se muestran con un símbolo de porcentaje. ● Cota: Muestra la marca de unidad actual después del número (como " para pulgadas) ● Área de cota: Muestra la marca de área actual después del número (como "pies cuadrados" para pies cuadrados) ● Volumen de cota: Muestra la marca de volumen actual después del número (como "pies cúbicos" para pies cúbicos) ● Ángulo: Seleccione una configuración de precisión (grados, minutos o segundos, o números decimales hasta ocho lugares decimales) ● Fecha: Seleccione un formato de fecha
Predeterminado	Especificar un valor predeterminado. Debe introducir un valor predeterminado para los campos tipo Número entero y Número real.
