Cota lineal restringida
● Fundamentals, Architect: Cotas/notas
● Landmark, Spotlight: Básico y Cotas/Notas
|
Modo |
Herramienta |
Espacio de trabajo: Conjunto de herramientas |
|
Objetos seleccionados |
Cota lineal restringida
|
● Fundamentals, Architect: Cotas/notas ● Landmark, Spotlight: Básico y Cotas/Notas |

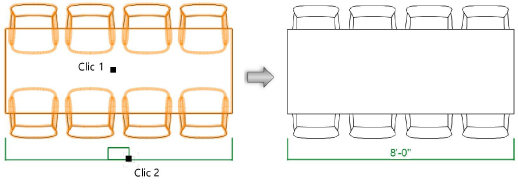

El modo Objetos seleccionados mide y da cota a la extensión horizontal o vertical de cualquier objeto 2D o 3D o a la extensión borde-a-borde de varios objetos o de un grupo de objetos. En todos los casos, la herramienta mide la extensión más grande. Las líneas de cota horizontal se pueden dibujar dentro, arriba o debajo de un objeto o de un grupo de objetos. Las líneas de cota verticales se pueden dibujar dentro, a la derecha o a la izquierda de un objeto o de un grupo de objetos. Este modo de la herramienta Cota lineal restringida siempre crea las cotas en el plano activo.
Para acotar objetos seleccionados:
Seleccione el objeto o los objetos a acotar.
Haga clic en la herramienta y el modo, y luego seleccione un Estándar de cota.
Haga clic cerca del objeto o del grupo de objetos a acotar.
Mueva el cursor en la dirección deseada donde debe crearse la cota. Se muestra una cota de vista previa, restringida en dirección horizontal o vertical.
Haga clic para establecer la posición de la línea de cota.
~~~~~~~~~~~~~~~~~~~~~~~~~
