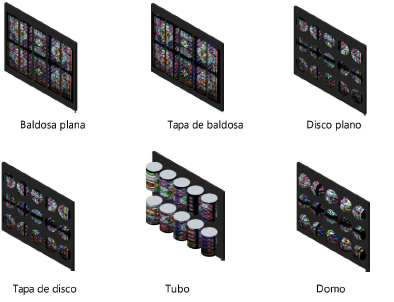

Forma de módulo

Seleccionar una forma para los módulos de pantalla en el armado

Baldosa plana

Crea módulos rectangulares

Tapa de baldosa

Crea módulos rectangulares con tapas esmeriladas

Disco plano

Crea módulos redondos

Tapa de disco

Crea módulos redondos con tapas esmeriladas

Tubo

Crea módulos tubulares

Domo

Crea módulos con forma de domo

Ancho

Especifica el ancho de cada módulo del armado

Altura

Para los armados con baldosas, establece la altura (longitud) de cada módulo del armado

Profundidad de tapa

Para los armados con tapas, establece la profundidad de la tapa de cada módulo

Orientación de tubo

Para los armados de tubo, especifica si los tubos tendrán una orientación vertical u horizontal

Longitud

Para los armados de tubo, establece la longitud de uno de los módulos de tubos

Construir armado según

Espaciado y cuentas de módulos

Establece el tamaño de toda la matriz LED en función del número de módulos especificado en las direcciones horizontal y vertical, así como de la distancia de espaciado horizontal y vertical establecida entre los módulos

Cotas generales y espaciado

Establece el tamaño de todo el armado LED en función del ancho y la altura del armado especificados, así como del espaciado horizontal y vertical entre los módulos; la cuenta de la pantalla se calcula de manera automática

Cotas generales y cuentas de módulos

Establece el tamaño de todo el armado LED en función del ancho y la altura del armado especificados, así como del número de módulos especificado en las direcciones horizontal y vertical; el espaciado se calcula de manera automática

Ancho/altura de armado

Especifica el ancho y la altura de todo el armado LED, cuando el armado tiene como base las cotas generales

Espaciado horizontal/vertical

Especifica el espaciado entre módulos en las direcciones horizontal y vertical, cuando el armado tiene como base los parámetros de espaciado

Recuento horiz./vert.

Especifica el número de módulos en las direcciones horizontal y vertical, cuando el armado tiene como base las cuentas del módulo

Módulo total

Muestra el número total calculado de módulos en el armado

Ancho/altura (calc.)

Muestra el ancho y la altura calculados del armado, cuando se determina mediante la cuenta y el espaciado del módulo

Espaciado horiz./vert. (calc.)

Muestra el espaciado calculado de los módulos en las direcciones horizontal y vertical, cuando el armado está determinado por las cotas y las cuentas generales de los módulos

Recuento horizontal/vertical (calc.)

Muestra el número total de módulos en las direcciones horizontal y vertical, cuando el tamaño del armado está determinado por las cotas y el espaciado generales de los módulos

Píxeles por módulo horiz./vert.

Especifica el número de píxeles horizontales o verticales para cada módulo (solo con fines de cálculos; no afecta la presentación del módulo)

Tamaño de armado (píxeles)

Muestra el número total de píxeles para toda el armado LED

Aspecto de armado

Especifica la proporción de aspecto del armado

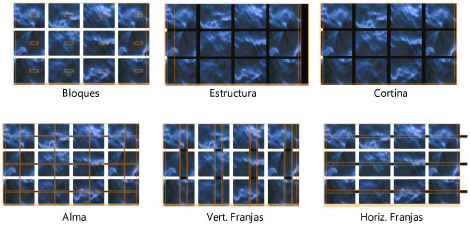

Estructura de base

Seleccionar una estructura de base para el armado; modificar la apariencia de la estructura seleccionando Piezas de armado LED de clase y luego editando la clase de estructura

Bloques

Crea una estructura de bases de bloques individuales para cada módulo

Estructura

Crea una sola estructura para todo el armado

Cortina

Crea un solo fondo para el armado

Alma

Crea una estructura entramada detrás de los módulos

Vert. Franjas

Fija los módulos LED en columnas verticales

Horiz. Franjas

Fija los módulos LED en filas horizontales

Ninguno

No crea una estructura de base para el armado; muestra solo los módulos LED

Ancho de base

Especifica el ancho de los bloques, las rayas verticales u horizontales, o la estructura completa

Altura de base

Especifica la altura de los bloques, las rayas verticales u horizontales, o la estructura completa

Profundidad de base

Especifica la profundidad de los bloques, las rayas verticales u horizontales, o la estructura completa

Inserción horizontal

Establece la distancia horizontal (margen) entre el borde horizontal de la estructura de base y el armado

Inserción vertical

Establece la distancia vertical (margen) entre el borde vertical de la estructura de base y el armado

Ancho de plisado

En el caso de estructuras de telones o alma, especifica el ancho del plisado del telón (2D solo para estructuras de alma)

Profundidad de plisado

En el caso de estructuras de telones o alma, especifica la profundidad del plisado del telón (2D solo para estructuras de alma)

Ancho de entramado

En el caso de estructuras de alma, establece el ancho de los segmentos de alma de conexión

Inclinación

Especifica el ángulo de inclinación del armado de la pantalla

3D simple

Crea un único polígono 3D texturado para representar los módulos de pantalla; esto acelera el rendering cuando cada módulo no necesita mostrarse de manera individual

Editar imagen de armado

Abre el cuadro de diálogo Editar imagen de pantalla

Imagen de armado

Muestra el nombre de la imagen de pantalla actual

Vatios

Introduzca la potencia requerida para cálculos e informes de consumo de energía

Nota

Agrega una nota que puede ser fijada en el dibujo con las Opciones de texto

Opciones de texto

Abre el cuadro de diálogo Opciones de texto para permitir la presentación y dar formato al texto de etiquetas

Posiciones de texto predeterminadas

Restaura las etiquetas de texto a sus posiciones predeterminadas

Clases

Abre el cuadro de diálogo Clases para especificar nombre de clases para las diferentes partes de la pantalla LED. Esto permite que partes de la pantalla LED se establezcan como visibles, invisibles o queden atenuadas.

Usar la clase estándar sugerida, seleccione una clase desde la lista de clases presente en el dibujo, o crea una nueva clase. Seleccione <Clase de pantalla LED> para colocar el elemento pantalla LED en la misma clase que la pantalla LED.

●        Prefijo de clase: Especifica un estándar de nombramiento de clase de raíz predeterminada opcional para todos las partes de la pantalla LED; haga clic en Usar clases estándar para que todos los nombres de clase pantalla LED comiencen con el prefijo y así ser clasificados juntos.

●        Usar clases estándar: Establece el nombre de clase para todas las pantallas LED a los nombres estándar sugeridos predeterminados usando el Prefijo de clase si lo hay.

●        Elementos de pantalla LED: Especifica el estándar de nombre de clase para cada parte de la pantalla LED; los nombres de clase que se muestran aquí son aplicados a los elementos.

Actualizar

Actualiza el objeto cuando se han hecho cambios a los parámetros de la paleta Información del objeto

Información de carga

Una pantalla LED es considerada una carga distribuida en cálculos Braceworks; si la pantalla es insertada de forma paralela a un elemento estructural, es considerada como una carga sobre esa estructura. Información de carga es usada para cálculos e informes Braceworks (se necesita Braceworks).

Incluir en cálculos

(se necesita Braceworks)

Incluye la pantalla LED en cálculos Braceworks; anular la selección para que el objeto no participe en cálculos estructurales

Nombre de grupo de carga

La categoría de carga siempre es Video para objetos de pantalla LED

ID de carga

Introducir una ID única para la carga para uso informativo en informes

Nombre de carga

Identifica el objeto en cálculos de carga

Peso distribuido

Introducir el peso distribuido del objeto de pantalla LED; cambios aquí también afectan el valor de Peso total

Peso total

Introducir el peso total del objeto
