Insertar puertas

Como alternativa, para colocar una puerta muro cortina en un muro cortina, seleccione un panel con la herramienta Editar muro cortina, y luego haga clic con el botón derecho del ratón y seleccione Insertar puerta desde el menú de contexto. La puerta se inserta automáticamente como una puerta de muro cortina.

● Haga clic en Definición activa en la barra Herramientas para usar un recurso de puerta existente. Desde el Selector de recursos ubique el recurso deseado y haga doble clic para activarlo.

● Haga clic en Preferencias para crear una puerta personalizada. Se abre el cuadro de diálogo Preferencias de puerta. La configuración se agrupa en varios paneles de parámetros relacionados que se enumeran a la izquierda del cuadro de diálogo. Seleccione cada panel y especifique los parámetros de puerta. Estos parámetros pueden ser editados para puertas colocadas desde la paleta Información del objeto en el cuadro de diálogo Configuración de puerta. Parámetros adicionales están disponibles desde la paleta Información del objeto en sí, según lo descrito en Propiedades de puerta.

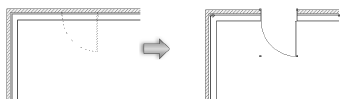

3. Haga clic en el área de dibujo o en una pared para fijar el punto de inserción de la puerta y luego haga clic nuevamente para fijar el giro. Es posible modificar la dirección de una puerta insertada en una pared más tarde haciendo clic en Invertir en la paleta Información del objeto o desde el menú de contexto.

Varias características de la puerta están descritas como “interior” o “exterior”. Estas incluyen las partes de cubierta de pared y corte. Estos elementos se determinan según las facetas internas y externas de la pared. El lado izquierdo de la pared (como se ve sobre la dirección de la pared) es siempre “exterior” y el lado derecho, “interior” (ver Dirección de pared). Al voltearse la puerta no se voltearán estos elementos.

Configuración de puerta

Crear estilos de objeto de complemento permite crear objetos de complemento con una combinación de parámetros que son determinados por el elemento del catálogo del fabricante, por estilo o por instancia. Parámetros de catálogo tienen un valor fijo establecido por el fabricante y no pueden ser editados por el usuario. Parámetros de estilo tienen un valor fijo establecido por el estilo; parámetros de instancia pueden ser establecidos de manera independiente para cada instancia del objeto en el dibujo (ver Concepto: Estilos de objeto de complemento).

Parámetro	Descripción
Usar estilo	Deje la configuración Sin estilo para crear una puerta personalizada. Haga clic en Usar estilo para usar una puerta existente desde las bibliotecas de recursos; haga doble clic sobre un recurso en el Selector de recursos para activarlo.
Convertir a sin estilo	Seleccionar esta opción para convertir el objeto a sin estilo si Usar estilo está actualmente configurado a un estilo; los valores actuales son conservados, pero todos los parámetros en todos los paneles son configurados a Por instancia para permitir la edición.
Por Catálogo/Estilo/Instancia	Un gráfico indica si cada parámetro dentro del estilo está configurado Por catálogo y definido por el elemento de catálogo, configurado Por estilo y otorgado un valor fijo por el usuario, o configurado Por instancia y editable en el cuadro de diálogo. Un estilo de objeto puede tener una combinación de las tres configuraciones para equilibrar la necesidad de consistencia y flexibilidad. Las configuraciones Por catálogo/estilo/instancia son establecidas por el estilo y no pueden ser cambiadas desde el cuadro de diálogo Configuración. Ver Editar estilos de objeto de complemento para editar el estilo de objeto; editar el estilo modifica todos los objetos de complemento en el archivo que usan el estilo.
Seleccionar desde catálogo	Abre el cuadro de diálogo Catálogo para Seleccionar elementos de catálogo para estilos de objeto de complemento si el elemento de catálogo está configurado por instancia. Texto estático muestra la descripción del elemento si el elemento de catálogo actual es asociado con el estilo. El elemento de catálogo en sí puede ser configurado Por estilo (para asegurar que todos los objetos usando ese estilo usen el mismo elemento de catálogo), o Por instancia (si, por ejemplo, diferentes tamaños del objeto, que de toda otra manera son idénticos, requieren diferentes elementos de catálogo).
Vista previa 3D	Muestra de manera dinámica una vista previa 3D de la puerta con los parámetros actualmente seleccionados.
Vista	Seleccionar la vista estándar para la vista previa 3D de la puerta.
Render	Seleccionar el modo de representación para la vista previa 3D de la puerta.
Detalle	Seleccionar el nivel de detalle para la vista previa 3D de la puerta.
Vista previa superior/plano	Muestra de manera dinámica una vista previa superior/plano de la puerta con los parámetros actualmente seleccionados.
Detalle	Seleccionar el nivel de detalle para la vista previa superior/plano de la puerta.

Configuración de puerta: panel General

Parámetro	Descripción
Referencia de tamaño	Seleccionar la opción correspondiente para definir la altura y el ancho de la puerta; si se selecciona Referencia de tamaño se actualizan de manera automática los campos de Ancho y Altura, pero no se cambia el tamaño de la puerta: ● Tamaño de hoja: esto representa la altura y el ancho de la puerta que se mide hacia el interior de la jamba, excluyendo la jamba, el tragaluz y las ventanas laterales fijas; esta es la configuración predeterminada para unidades imperiales. ● Tamaño de unidad: esto representa la altura y el ancho total actual de la puerta que se mide hacia el exterior de la jamba, incluyendo la jamba, el tragaluz y las ventanas laterales fijas. ● Abertura sin terminar: esto representa la altura y el ancho total actual de la puerta que se mide hacia el exterior de la jamba, incluyendo la jamba, el tragaluz, las ventanas laterales fijas y el espacio de cuña (para la Configuración de abertura, la Referencia de tamaño es automáticamente cambiada a Abertura sin terminar); esta es la configuración predeterminada para unidades métricas.
Ancho/Altura	El ancho/la altura de la puerta se mide según la selección de Referencia de tamaño: ● Tamaño de hoja: el ancho/la altura de la hoja de puerta es medida en el interior de la jamba. ● Tamaño de unidad: el ancho/la altura es medida en el exterior de la jamba. ● Abertura sin terminar: el ancho/la altura mide la abertura sin terminar.
Usar geometría de símbolo	Seleccione Usar geometría de símbolo y haga clic en Examinar para seleccionar un símbolo de puerta. Haga clic en el selector de Símbolos. Desde el Selector de recursos haga doble clic en un símbolo diferente para aplicarlo. Se mostrará el Nombre de símbolo en el cuadro de diálogo Configuración de puerta y se actualizará la vista previa con el símbolo seleccionado. Cuando se selecciona un símbolo, se ignoran todos los campos correspondientes a la geometría de la puerta, sin embargo, los valores paramétricos aún están disponibles solo para fines de generación de inventarios e informes.
Forma superior	Seleccionar la forma de la parte superior de la puerta.
Tragaluz	Seleccionar si se desea agregar un tragaluz sobre la puerta; los parámetros de tragaluz se establecen desde el panel Tragaluz.
Elevación	Introducir la distancia entre el inicio de la forma superior hasta la parte superior de la puerta (no se aplica para Forma superior cuadrada y redonda).
Muelle	Introducir la distancia recorrida por encima del piso, antes del comienzo de la Forma superior.
Desplazamiento en pared	Introducir la distancia para desplazar el punto de inserción de la puerta desde la línea central de la pared.
Configuración	Seleccionar la configuración general de la puerta. Para crear una abertura simple en una pared y definir una abertura de puerta sin crear una geometría para representar la puerta, seleccione la opción Abertura. Según la selección, se habilitarán o deshabilitarán automáticamente una variedad de configuraciones de puerta, como se describe en las siguientes secciones.
Operación	Seleccionar la operación avanzada para una puerta corrediza o de giro complejo, donde “O” representa una puerta fija y “X” representa una puerta operativa.
Número de hoja izquierda/derecha	Para una Configuración de Cobertizo o Puerta corredera rústica de hojas superpuestas, introducir el número de hojas a deslizar hacia la izquierda/derecha.
Puerta en muro cortina	Indica que la puerta se fijará en un muro cortina, donde su ancho y altura se basan en las estructuras circundantes en las que se fija. Una puerta de muro cortina no tiene tantas opciones de parámetros disponibles como una puerta estándar. Las configuraciones se limitan a las que se aplican a la fijación de muros cortina.
Crear nicho para objetos de espacio	La opción crea la geometría de nicho que puede incluir en las áreas de límite neto de los objetos de espacio; consulte el tema Configuración de espacio: panel de Área y límites 2D.

Configuración de puerta: panel Visualización en 2D

Parámetro	Descripción
Dibujar líneas de pared	Seleccionar si desea dibujar líneas de pared en todo momento; las líneas de pared se dibujan en la clase techo-principal, para crear fácilmente planos de cubierta reflejados.
Establecer atributos por	Seleccionar si se desea establecer la visibilidad y los atributos gráficos 2D de las partes de puerta enumeradas por Objeto, Estilo de línea o Clase. ● Objeto: deshabilita los controles de grosor y estilo de línea para partes individuales y usa la configuración de grosor y estilo de línea para el objeto de puerta. ● Estilo de línea: controla el grosor y estilo de línea para las partes individuales; esta configuración invalida la configuración del objeto de puerta. ● Clase: establece el grosor y estilo de línea de las partes individuales por clase. Para controlar la apariencia y visibilidad, seleccione una clase desde la lista de clases presente en el dibujo, o crea una nueva clase. Seleccione <Clase de puerta> para fijar los atributos de la parte en la misma clase que el objeto puerta.
Clases de visibilidad	Para controlar la apariencia y visibilidad, seleccione una clase para cada parte desde la lista de clases presente en el dibujo, o crea una nueva clase. Seleccione <Clase de puerta> para fijar los atributos de la parte en la misma clase que el objeto puerta.

Configuración de puerta: panel Visualización 3D

Las opciones de Visualización 3D no están habilitadas para la Configuración de abertura.

Parámetro	Descripción
Marcador 3D de la dirección de apertura	Seleccionar esta opción para dibujar líneas que representan la dirección de apertura de manera 3D.
Mostrar marcador interior/exterior	Seleccionar esta opción para dibujar líneas representando la dirección de bisagra de las hojas de puerta en el lado interior/exterior de la puerta 3D.
Usar atributos de clase de marcador de bisagra	Seleccionar para establecer los atributos de marcador de dirección de bisagra por clase.
Clase de marcador de dirección de bisagra	Para controlar visibilidad, y si Usar atributos de clase de marcador de bisagra es seleccionado, apariencia, seleccione una clase desde la lista de clases presente en el dibujo, o crea una nueva clase. Seleccione <Clase de puerta> para colocar los atributos de marcador de bisagra en la misma clase que el objeto puerta.
Puntos de marcador hacia adelante	Establecer el marcador de dirección de bisagra para que indique hacia la bisagra o la manilla.
Dibujo 3D abierto	Seleccionar esta opción para dibujar puertas 3D abiertas en el Ángulo de abertura especificado.
Niveles de detalle 3D	Vectorworks automáticamente produce representaciones de puerta en niveles de detalle bajo, mediano y alto para la presentación en escalas diferentes, pero algunas partes de puerta se dejan para ser determinadas por el usuario. Configurar los niveles de detalle para las partes de puerta enumeradas para ser presentadas en una vista de capa de diseño o un encuadre. El elemento lista de Montantes controla la presentación para todos los montantes en la puerta (en hoja, ventanas laterales fijas y tragaluz); Distancia vertical controla la distancia vertical interior y exterior de la puerta; Herrajes controla el nivel de detalle para todos los herrajes seleccionados en el panel Herrajes de este cuadro de diálogo. Vectorworks puede automáticamente mostrar el nivel de detalle deseado en base a la escala de la capa de diseño; ver Preferencias de documento: ficha Presentación. Diferentes niveles de detalle también pueden ser presentados para diferentes encuadres de escala. Una vez que los niveles de detalle de las partes de puerta son establecidos, configurar cada encuadre para presentar el Nivel de detalle deseado al crear el encuadre, o configurar esto desde la paleta Información del objeto.

Configuración de puerta: panel Etiqueta de ID

Parámetro	Descripción
Incluir en inventario	Seleccionar para incluir la información de esta puerta en el inventario de puertas; ver Crear inventarios de puerta.
Mostrar etiqueta en 2D	Seleccionar para mostrar la ID de etiqueta en vista superior/plano.
Prefijo de ID	Coloca un prefijo antes del valor de la etiqueta.
Etiqueta de ID	Introducir una etiqueta para identificar la puerta.
Sufijo de ID	Coloca un sufijo después del valor de la etiqueta.
Clase de ID	Para controlar visibilidad, y si Usar atributos de clase ID es seleccionado, apariencia, seleccione una clase desde la lista de clases presente en el dibujo, o crea una nueva clase. Seleccione <Clase de puerta> para fijar los atributos de clase ID en la misma clase que el objeto puerta.
Usar atributos de clase de ID	Seleccionar para usar los atributos de clase de ID para la línea de indicador, la línea de referencia, y el marcador de línea de referencia.
Mantener ID horizontal	Cuando se selecciona esta opción, la identificación gira automáticamente hasta quedar horizontal.
Forma de indicador	Seleccionar la forma de indicador de la etiqueta de identificación.
Tamaño de indicador	Introducir el tamaño mínimo de la indicador (este valor representa el tamaño de la indicador por la escala de capa; la forma de la indicador se mantiene en relación con el texto dentro de esta, para mantener la uniformidad de la indicador de identificación a través del archivo de dibujo).
Atributos de línea de indicador	Seleccionar los atributos y el grosor de la línea de indicador o seleccionar Establecer grosor para abrir el cuadro de diálogo Establecer grosor y crear un grosor de línea personalizado.
Mostrar línea de referencia	Seleccionar si desea dibujar una línea de referencia desde la etiqueta de identificación al objeto de puerta.
Atributos de línea	Seleccionar los atributos y el grosor de la línea de referencia o seleccionar Establecer grosor para abrir el cuadro de diálogo Establecer grosor y crear un grosor de línea personalizado.
Incluir marcador	Seleccionar si incluir un marcador para la línea de referencia de ID, y seleccionar el estilo deseado desde la lista de marcadores, o seleccionar Personalizado para crear un marcador personalizado. Seleccionar Editar lista de marcador para abrir el cuadro de diálogo Editar lista de marcador; ver Editar la lista de marcadores.
Mostrar etiqueta en 3D	Seleccionar para mostrar la etiqueta de identificación en vistas 3D.
Desplazamiento horizontal	Introducir el desplazamiento horizontal de la etiqueta de ID 3D en relación a la esquina inferior izquierda de la abertura sin terminar mirando el lado exterior de la puerta (un valor positivo mueve la etiqueta dentro de la abertura en relación a la esquina inicial; un valor negativo mueve la etiqueta fuera de la abertura en relación a la esquina inicial). La etiqueta de identificación se desplaza ligeramente desde la faceta exterior de la hoja de la puerta. El tamaño y la forma del texto y de la indicador, si se encuentran presentes, coincidirá con la configuración del plano y el texto siempre estará correcto leyendo desde la parte exterior de la pared. La indicador escalará mediante la escala de texto de los encuadres.
Desplazamiento vertical	Introducir el desplazamiento vertical de la etiqueta 3D en relación con la esquina inferior izquierda de la abertura sin terminar mirando el lado exterior de la puerta (un valor positivo introduce la etiqueta en la abertura relativa respecto de la esquina inicial; un valor negativo extrae la etiqueta de la abertura relativa respecto de la esquina inicial).

Configuración de puerta: panel Puerta corredera rústica

Opciones de puerta corredera rústica solo están habilitadas para la Configuración Cobertizo y Puerta corredera rústica de hojas superpuestas.

Parámetro	Descripción
Tamaño de hoja	Muestra el ancho y la altura de cada hoja, calculados a partir de parámetros de tamaño en el panel General y la Superposición de la hoja.
Superposición de la hoja	Introducir la cantidad que las hojas se extenderán más allá del borde exterior de la distancia vertical, y entre sí, en los Lados (cuando la puerta está cerrada) y la Parte superior de la puerta. Las hojas se extenderán más allá del borde exterior de la jamba en la cota especificada si no existe distancia vertical en el mismo costado de la pared que el panel de puerta.
Separación de pared a hoja	Introducir la distancia entre la superficie de pared y la cara de la hoja.
Separación entre hojas	Introducir la distancia entre hojas superpuestas.
Mostrar guía	Seleccionar si mostrar el herraje de la guía, y en qué vistas 2D/3D.
Tipo de guía	Seleccionar el tipo de guía.
Profundidad/Altura de guía	Introducir la profundidad y altura de la guía.
Extensión lateral izquierda/derecha	Introducir la distancia a la izquierda/derecha en que la guía debe extenderse más allá del ancho requerido para despejar la puerta.
Agregar jamba de puerta de un ancho de	Para un Tipo de guía caja, seleccionar para agregar una jamba de puerta e introducir el ancho de la jamba.
Mostrar soportes de guía	Para Tipo de guía plano y redondo, seleccionar si mostrar los soportes de guía en vistas 3D.
Distancia desde los extremos de guía	Introducir la distancia que el primer y último soporte están insertados desde los extremos de guía.
Espaciado máximo	Introducir el espaciado máximo entre soportes de guía.
Tipo de abrazadera para hojas superpuestas	Para Configuración puerta corredera rústica de hojas superpuestas, seleccionar si mostrar las abrazaderas y el tipo de abrazadera.
Mostrar soportes colgantes de hoja	Seleccionar si mostrar los soportes colgantes de hoja en vistas 3D.
Montaje del soporte colgante	Seleccionar si los soportes colgantes se fijan a la parte superior o la cara frontal de la hoja.
Desplazamiento del soporte colgante	Introducir la distancia entre el borde de la hoja y el centro del colgante de puerta.
Longitud/Ancho del soporte colgante	Introducir la longitud y el ancho del soporte colgante de puerta.
Diámetro de polea	Para Tipo de guía plano y redondo, seleccionar el diámetro de polea.

Configuración de puerta: panel Jamba

Las opciones de Jamba no están habilitadas para la Configuración de abertura ni para las puertas de muro cortina.

Parámetro	Descripción
Ancho	Introducir el ancho de jamba de la puerta (paralelo a la pared).
Profundidad	Introducir la profundidad de la jamba de la puerta (perpendicular a la pared).
Usar profundidad de pared	Seleccionar esta opción para establecer la profundidad de la jamba a la profundidad total de la pared.
Usar extensión de jamba	Seleccionar este campo para especificar una extensión de jamba para rellenar cualquier brecha entre la faceta interior de la jamba y la faceta interior de la pared; introducir el Ancho de extensión de jamba deseado. En vistas 2D, las extensiones usan los estilos y los grosores de las líneas de Jamba; en vistas 3D, el color de relleno de las extensiones o las texturas y la visibilidad están controlados por la clase Jamba int.
Espacio de cuña	Introducir la distancia entre la faceta exterior de la jamba y la abertura sin terminar (para la Configuración de abertura, el Espacio de cuña se establece de manera automática en 0).
Mostrar espacio de cuña en el plano	Seleccionar esta opción para mostrar el espacio de cuña en la vista Superior/plano.
Módulo de albañilería	Introducir la cota del módulo de albañilería.
Profundidad/Ala de astrágalo	Usar estas dos cotas para determinar el tamaño del ala de astrágalo o la profundidad (introducir cero para mostrar sin ala en el astrágalo); se habilita si se selecciona Giro por partes en el campo Configuración del panel General.

Configuración de puerta: panel Hoja

Parámetro	Descripción
Hoja	Seleccionar el tipo de hoja deseado.
Sólido
Grosor	Introducir el grosor de la losa de la puerta.
Incluir ventanillas de puerta	Seleccionar para incluir ventanillas de puerta.
Forma de ventanilla de puerta	Seleccionar la forma de las ventanillas de puerta.
Desplazamiento de borde inferior	Introducir un valor de desplazamiento, medido desde la parte inferior de la hoja hasta la parte inferior de la ventanilla de puerta más baja.
Desplazamiento de borde de golpe	Introducir un valor de desplazamiento medido desde el borde de golpe de la hoja hasta el borde más cercano de la ventanilla de puerta. Con algunas de las configuraciones más complejas de puerta de varias partes, el desplazamiento es medido desde puntos diferentes para proporcionar la alineación correcta de las ventanillas de puerta. Consulte la Vista previa 3D para confirmar la apariencia.
Altura/ancho de panel	Introducir el ancho/la altura de las ventanillas de puerta individuales. Ancho de ventanilla solo se habilita para las formas de ventanilla de puerta rectangular y ovalada. Para las formas cuadrada y redondeada, el ancho se establece automáticamente igual a la altura.
Número de paneles	Introducir el número de ventanillas de puerta.
Separación	Para hojas con más de una ventanilla de puerta, introducir el desplazamiento vertical entre los paneles.
Establecer altura de panel superior	Para hojas con más de una ventanilla de puerta, seleccionar para que la ventanilla de puerta superior esté a una altura diferente que los otros paneles, y especificar la Altura de panel deseada.
Grosor de vidriado	Introducir el grosor de vidriado para los ventanillas de puerta.
Vidrio	El tipo de Hoja de vidrio habilita las opciones específicas para las puertas de vidrio en este panel, como, por ejemplo, Estilo de montante; no hace que las hojas de la puerta se representen como vidrio transparente. Para que el vidrio se represente correctamente, aplicar una Clase de vidriado a los paneles de Clases.
Grosor	Introducir el grosor de la losa de la puerta.
Ancho de barandilla superior	Introducir el ancho de la barandilla superior de la puerta.
Ancho de montante I/D	Introducir el ancho del montante izquierdo y derecho.
Ancho de barandilla inferior	Introducir el ancho de barandilla inferior de la puerta.
Estilo de montante	Seleccionar el estilo de montante.
Barras verticales/horizontales	Introducir el número de barras de montante verticales/horizontales.
Ancho de barra	Introducir el ancho de la barra del montante.
Profundidad de barra	Introducir la profundidad de barra del montante.
Desplazamiento de barra	Introducir el desplazamiento de la barra de montante para los montantes Pradera.
Grosor de vidriado	Introducir el grosor de vidriado para una hoja de vidrio.
Panel
Grosor	Introducir el grosor de la losa de la puerta.
Ancho de barandilla superior	Introducir el ancho de la barandilla superior de la puerta.
Ancho de montante I/D	Introducir el ancho del montante izquierdo y derecho
Ancho de barandilla inferior	Introducir el ancho de barandilla inferior de la puerta
Paneles verticales/horizontales	Introducir el número de paneles verticales/horizontales en la puerta
Ancho de montante medio	Introducir el ancho de cualquier montante intermedio
Establecer altura de panel superior	Seleccionar esta opción para hacer el panel superior de la puerta a una altura diferente a la de los otros paneles y especificar la Altura de panel deseada
Panel superior simple	Seleccionar esta opción para especificar solo uno panel en la parte superior de la hoja, independientemente del número de paneles por debajo
Vidriado en paneles superiores	Seleccionar para insertar vidriado en los paneles superiores
Grosor de vidriado	Introducir el grosor de vidriado para el panel superior
Estilo de montante	Seleccionar el estilo de montante
Barras verticales/horizontales	Introducir el número de barras de montante verticales/horizontales
Ancho/profundidad de barra	Introducir el ancho y la profundidad de barra del montante
Desplazamiento de barra	Introducir el desplazamiento de la barra de montante para los montantes Pradera
Valor personalizado
Grosor	Introducir el grosor de la losa de la puerta
Hoja a medida	Seleccionar el tipo de hoja desde el contenido predeterminado; ver Concepto: Bibliotecas de recursos. Las hojas personalizadas deben ser solo símbolos 3D, creados desde sólidos genéricos, guardados en la ubicación de contenido predeterminada.

Configuración de puerta: panel Segunda hoja

Opciones de segunda hoja de puerta solo están habilitadas para puertas con una Configuración de dos hojas y hojas de anchos desiguales; el panel más angosto es considerado la segunda hoja.

Parámetro	Descripción
Segunda hoja	De manera predeterminada, puertas de abertura central tienen ambas hojas con la misma configuración de Hoja (vidrio, panel o personalizado), Ancho y Ángulo de abertura, pero estas configuraciones pueden ser cambiadas
Hoja desigual	Para las configuraciones de dos partes y vaivén doble, seleccionar esta opción para insertar una puerta con hojas de anchos desiguales
Ancho de hoja 1/2	Cuando se selecciona Hoja desigual, introducir el ancho de la primera hoja de puerta; el ancho de la segunda hoja de puerta es automáticamente calculado y mostrado en el valor Ancho de hoja 2
Ángulo de abertura personalizado	Muestra la segunda hoja con un ángulo de abertura personalizado para vistas superior/plano y 3D; introducir el ángulo
Incluir herrajes	Incluye el herraje especificado para la primera hoja en la segunda hoja
Establecer segunda hoja como sólida	Establece la segunda hoja como sólida; la segunda hoja tiene la misma configuración de Hoja que la primera hoja cuando se anula la selección
Ventanillas de puerta
Agregar ventanillas de puerta	Agrega ventanillas de puerta a la segunda hoja; seleccionar si hacer que los paneles tengan el mismo ancho que las ventanillas de puerta en la primera hoja o introducir un ancho a medida. Esta opción solo está disponible cuando ambas hojas son sólidas e Incluir ventanillas de puerta está seleccionado para la primera hoja.
Montantes	Agrega montantes a la segunda hoja; seleccionar si usar el mismo número de barras verticales que la primera hoja, o introducir un número personalizado. Esta opción solo está disponible cuando ambas hojas son vidrio o tienen paneles con Vidriado en paneles superiores seleccionado para la primera hoja.
Paneles	Agrega paneles a la segunda hoja; seleccionar si usar el mismo número de paneles horizontales que la primera hoja, o introducir un número personalizado. Esta opción solo está disponible cuando ambas hojas tienen paneles.
Hoja a medida	Seleccionar si usar el mismo símbolo de hoja a medida que para la primera hoja, o seleccionar un símbolo diferente desde el contenido predeterminado. Esta opción solo está disponible cuando ambas hojas son a medida.

Configuración de puerta: panel Luces

Las opciones de luces no están habilitadas para la Configuración de abertura ni para las puertas de muro cortina.

Parámetro	Descripción
Ventanas laterales fijas
Incluir ventanas laterales fijas	Agregar ventanas laterales fijas.
Ancho izquierdo Ancho derecho	Introducir el ancho de la ventana lateral fija izquierda/derecha.
Ancho de bastidor	Introducir el ancho del bastidor de la ventana lateral fija.
Profundidad de bastidor	Introducir la profundidad del bastidor de la ventana lateral fija.
Ancho de mainel	Introducir el ancho de mainel de la ventana lateral fija.
Profundidad de mainel	Introducir la profundidad de mainel de la ventana lateral fija.
Usar profundidad de jamba	Invalida la Profundidad de mainel de ventana lateral fija con la profundidad de jamba. Profundidad de mainel está agrisado cuando este campo está seleccionado.
Grosor de vidriado	Introducir el grosor de vidriado para las ventanas laterales fijas.
Montantes
Montantes	Agrega montantes a las ventanas laterales fijas.
Trama	Seleccionar la trama de montante de la ventana lateral fija.
Barras verticales/horizontales	Introducir el número de barras verticales para los montantes coloniales.
Ancho de barra	Introducir el ancho de la barra de montante de la ventana lateral fija.
Profundidad de barra	Introducir la profundidad de la barra de montante de la ventana lateral fija.
Desplazamiento de barra	Introducir el desplazamiento de la barra de montante para los montantes Pradera.

Configuración de puerta: panel Umbral

Las opciones de Umbral no están habilitadas para la Configuración de abertura.

Parámetro	Descripción
Incluir umbral	Seleccionar si desea incluir un umbral.
(1) Profundidad interior (2) Profundidad exterior	Introducir la profundidad interior y exterior del umbral.
(3) Profundidad total	Introducir la profundidad total del umbral.
(4) Desplazamiento	Introducir cuánto debe desplazarse el umbral desde el centro de la jamba de la puerta.
(5) Grosor	Introducir el grosor del umbral.
(6) Pie de umbral	Introducir la altura de mamperlán del umbral.
Umbral debajo de hoja	Seleccionar para limitar el umbral por debajo de la hoja; de lo contrario, para extender el umbral más allá de la parte interior de la jamba, introducir el ancho de la Extensión deseada (esta cantidad se aplica a cada lado del umbral y no se permite introducir valores negativos).
Desplazamiento Z	Introducir la elevación Z del umbral.

Configuración de puerta: panel Persianas

Persianas pueden ser aplicadas a puertas con todas las Configuraciones, con la excepción de Vano y Vano con marco.

Parámetro	Descripción
Reemplazar con persianas para	Seleccionar qué partes de la puerta a reemplazar con persianas; todos los paneles en la puerta son reemplazados si Paneles de hoja es seleccionado.
Tipo de persiana	Seleccionar el tipo de persiana.
Vista previa	La vista previa muestra una vista de perfil del Tipo de persiana seleccionado y las partes a dimensionar.
(1) Separación de lamas	Introducir la distancia a centro entre las lamas.
(2) Ángulo de abertura de lama	Introducir el ángulo de lama, medida positivamente desde el horizontal.
(3) Ceja de lama	Introducir la repisa visible de la lama; introducir el grosor de la lama para jalousies.
(4) Profundidad de persiana	Introducir la profundidad del ensamblaje de la persiana.
Agregar marcos de persiana a hoja	Seleccionar para agregar estructuras alrededor de las persianas, e introducir la Profundidad y el Ancho.

Configuración de puerta: panel Tragaluz

Las opciones de tragaluz no están habilitadas para la Configuración de abertura ni para las puertas de muro cortina.

Parámetro	Descripción
Bastidor
Ancho de bastidor	Introducir el ancho de bastidor de tragaluz.
Profundidad de bastidor	Introducir la profundidad de bastidor de tragaluz.
Desplazamiento de bastidor	Desplaza el bastidor desde el centro de la jamba. Un valor positivo mueve el bastidor hacia el exterior de la puerta y un valor negativo mueve el bastidor hacia el interior de la puerta.
Mainel
Ancho de mainel	Introducir el ancho de mainel del tragaluz.
Profundidad de mainel	Introducir la profundidad de mainel del tragaluz.
Usar profundidad de jamba	Invalida la Profundidad de mainel de tragaluz con la profundidad de jamba. Profundidad de mainel está agrisado cuando este campo está seleccionado.
Montantes
Montantes	Agrega montantes al tragaluz.
Trama	Seleccionar la trama de montante del tragaluz.
Barras verticales/horizontales	Introducir el número de barras de montante verticales/horizontales.
Ancho de barra	Introducir el ancho de barra de montante del tragaluz.
Profundidad de barra	Introducir la profundidad de barra de montante del tragaluz.
Desplazamiento de barra	Introducir el desplazamiento de la barra de montante para los montantes Pradera.
Grosor de vidriado	Introducir el grosor de vidriado para el tragaluz.

Configuración de puerta: panel Moldura

Las opciones para Recortar no están habilitadas para la Configuración de abertura ni para las puertas de muro cortina.

Parámetro	Descripción
Incluir moldura interior/exterior	Seleccionar esta opción para incluir una moldura interior/exterior.
Ancho/profundidad	Introducir el ancho y la profundidad de la moldura interior/exterior.

Configuración de puerta: panel Dintel

Las opciones de Dintel no están habilitadas para la Configuración de abertura ni para las puertas de muro cortina.

Parámetro	Descripción
Incluir dintel	Seleccionar esta opción para agregar un dintel sobre la puerta o el tragaluz.
Protrusión interior Protrusión exterior	Introducir la protrusión del dintel interior y exterior.
(1) Grosor	Introducir el grosor del dintel.
(2) Ángulo	Introducir el ángulo del dintel.
(3) Jamba	Introducir la longitud de la jamba del dintel.

Configuración de puerta: panel Herrajes

Las opciones de Herrajes no están habilitadas para la Configuración de abertura.

Parámetro	Descripción
Incluir herrajes	Seleccionar esta opción para incluir un conjunto de herrajes de puerta con el objeto de puerta; ver Asignar, crear, editar y eliminar conjuntos de herraje de puerta.
Desplazamiento de borde de golpe	Especifica el desplazamiento horizontal del herraje de la puerta; el desplazamiento es medido desde el borde de golpe de la hoja hacia el centro del herraje de la puerta.
Desplazamiento de borde inferior	Especifica el desplazamiento horizontal del herraje de la puerta; el desplazamiento es medido desde la parte inferior de la hoja hacia el centro del herraje de la puerta.
Ver herrajes	Haga clic para abrir el cuadro de diálogo Ver conjunto de herrajes de puerta para ver los parámetros para el conjunto de herrajes de puerta actualmente seleccionado.
Administrar herrajes	Haga clic para abrir el cuadro de diálogo Biblioteca de herrajes de puerta para asignar, crear, editar o eliminar conjuntos de herrajes de puerta.

Configuración de puerta: panel Defensa

Las opciones de Defensa no están habilitadas para la Configuración de abertura ni para las puertas de muro cortina.

Parámetro	Descripción
Defensa interior/exterior	Seleccionar esta opción para incluir una defensa en cualquiera de los lados de la hoja
Altura	Establecer la altura de la defensa. Mientras que la altura es variable, la distancia de la defensa desde los bordes derecho, izquierdo e inferior de la puerta es un valor fijo de una pulgada/25,4 mm.
Clase	Para controlar la visibilidad seleccione una clase desde la lista de clases presente en el dibujo, o crea una nueva clase. Seleccione <Clase de puerta> para fijar la defensa en la misma clase que el objeto puerta.

Configuración de puerta: panel Marcador de línea central

Las opciones de marcadores de línea central no están habilitadas para puertas de muro cortina.

Parámetro	Descripción
Marcador de línea central	Seleccionar esta opción para mostrar un marcador de línea central en la vista Superior/plano.
Tamaño	Establecer el tamaño de la línea central.
Clase	Para controlar la visibilidad seleccione una clase desde la lista de clases presente en el dibujo, o crea una nueva clase. Seleccione <Clase de puerta> para fijar el marcador de línea central en la misma clase que el objeto puerta.
Atributos de línea	Seleccionar los atributos y el grosor de la línea o seleccionar Establecer grosor para abrir el cuadro de diálogo Establecer grosor y crear un grosor de línea personalizado. Si se selecciona Usar atributos de clases, se establecen los atributos de línea por la clase de la parte.
Incluir marcador	Seleccionar si incluir un marcador, y seleccionar el estilo deseado desde la lista de marcadores, o seleccionar Personalizado para crear un marcador personalizado. Seleccionar Editar lista de marcador para abrir el cuadro de diálogo Editar lista de marcador; ver Editar la lista de marcadores. Si se selecciona Usar atributos de clases, se establecen los atributos de marcador por la clase de la parte.
Usar atributos de clases	Seleccionar para establecer los atributos de marcador de línea central (incluido estilo de marcador) por clase en lugar de los parámetros del cuadro de diálogo Configuración de puerta.
Mostrar marcador de línea central en hoja más grande	Para puertas batientes de doble hoja con hojas de tamaño desigual, seleccionar para centrar la línea en la hoja más grande en lugar de la abertura.

Configuración de puerta: panel Detalle de pared interior

Las opciones de detalle de pared interior no están habilitadas para las puertas de muro cortina.

Parámetro	Descripción
Número de componentes	Especificar el número de componentes de pared interior a cubrir; cuando se especifican los componentes de pared interior, la puerta habilita un punto de control para establecer el punto de cubierta.
Pared biselada	Seleccionar esta opción para biselar la pared interior; el bisel se puede especificar como ángulo/diagonal o con valores de ancho y profundidad.
(1) Ángulo	Introducir el ángulo de bisel de la pared interior.
(2) Diag	Introducir el valor de la diagonal de bisel de la pared interior.
(3) Ancho	Introducir el ancho de bisel de la pared interior.
(4) Profundidad	Introducir la profundidad de bisel de la pared interior.

Configuración de puerta: panel Detalle de pared exterior

Las opciones de detalle de pared exterior no están habilitadas para puertas en muro cortina.

Parámetro	Descripción
Número de componentes	Especificar el número de componentes de pared exterior que se cubrirán; cuando se especifican los componentes de pared exterior, la puerta habilita un punto de control para establecer el punto de cubierta.
Pared biselada	Seleccionar esta opción para biselar la pared exterior; el bisel puede especificarse como ángulo/diagonal o con valores de ancho y profundidad.
(1) Ángulo	Introducir el ángulo de bisel de la pared exterior.
(2) Diagonal	Introducir el valor de la diagonal de bisel de la pared exterior.
(3) Ancho	Introducir el ancho de bisel de la pared exterior.
(4) Profundidad	Introducir la profundidad de bisel de la pared exterior.

Configuración de puerta: panel Clases

La visibilidad de la puerta 3D completa se controla con la configuración Clase en la paleta Información del objeto; la configuración de las partes se controla desde el cuadro de diálogo Configuración de puerta.

Parámetro

Descripción

Partes de puerta

Para controlar la apariencia y visibilidad, seleccione una clase desde la lista de clases presente en el dibujo, o crea una nueva clase. Seleccione <Clase de puerta> para fijar los atributos de la parte en la misma clase que el objeto puerta.

Para las puertas con una configuración de Abertura, en una vista 3D, una extrusión de grosor sin relleno/sin pluma rellena completamente la pared en lugar de la puerta; esta extrusión se fija en la clase de jamba interior y se filtra en las operaciones de exportación de IFC. Cambie la configuración de clase para controlar la visibilidad de la extrusión.

Configuración de puerta: panel Energos

Las puertas juegan un rol crítico en los cálculos de los análisis de energía. La energía se pierde a través de cualquier puerta de vidrio y cuando una puerta está abierta, pero la energía también es ganada por la radiación solar que pasa por el vidrio la puerta. Determinar el Valor-R/Valor-U y el factor sombra de manera exacta es esencial para el análisis general de energía.

Vectorworks Architect debe realizar un análisis de energía; sin embargo, parámetros relacionados con energía pueden ser especificados aquí para propósitos informativos.

Parámetro	Descripción
Incluir en cálculos	Al estar seleccionado la puerta puede ser incluida en cálculos de energía dependiendo de las configuraciones de análisis de energía para capa/clase, inclusión de elemento, y así sucesivamente.
Valor-R/Valor-U
Cálculo automático	Basado en el tipo de puerta, el Valor-R/Valor-U de la puerta es calculado y mostrado. Este valor, junto con factores de sombra de la puerta, es crítico para una evaluación correcta de la envoltura del edificio en los cálculos de energía.
Entrada manual	Seleccionar esta opción para invalidar el Valor-R/Valor-U calculado e introducir un valor manual para la puerta en su lugar. Para diseños de puertas complejas o detalladas, introduzca aquí resultados desde cálculos de terceros.
Tipo de puerta	Seleccionar la calidad térmica del marco y todo vidriado de puerta. Conjuntos pueden ser creados y editados; ver Especificar conjuntos de sistemas.
Sombreado	Seleccione el nivel de sombreado para cada tipo de sombreado cerca de una puerta, o seleccione Personalizar desde cualquiera de las listas. Se abre el cuadro de diálogo Editar sombreado para manualmente introducir un porcentaje para cuando la puerta se encuentre en la sombra.
General	Seleccionar las condiciones generales de sombra donde se ubica la puerta.
Circundante	Especifique las condiciones de sombra circundantes que pueden afectar la cantidad de radiación solar que le llegue a la puerta.
Sombreado de verano	Especifique condiciones de sombra especiales que son aplicables durante los meses de verano (por ejemplo, la cercanía de arboles caducifolios proyectan sombra en la puerta).
Sombreado adicional	Seleccione cualquier mecanismo de sombra pasivo o mecánico en el lugar, o seleccione Personalizado e introduzca un porcentaje de sombra en el cuadro de diálogo Editar sombra.
Ventilación de verano	Abre el cuadro de diálogo Configuración de ventilación de verano para especificar opciones de ventilación de verano para cuando la puerta está típicamente abierta. ● Opciones para la ventilación en verano (primer piso, piso superior, noche): Seleccione el tipo de sistema de ventilación usado, de haber alguno, para la puerta ● Ancho de abertura utilizable: Indica el ancho de la abertura de la puerta para una ventana utilizable (que afecta la cantidad de ventilación).

Configuración de puerta: panel Datos

Ciertos campos de datos representan valores calculados y no pueden ser editados; como resultado, el Nombre de campo y el Valor de campo están agrisados para esos campos de datos.

Parámetro	Descripción
Nombre de campo	Seleccionar el campo de datos desde la lista y su nombre se mostrará debajo de la lista; la información asociada con el Nombre de campo se puede especificar en el área Valor de campo. Los campos de usuario pueden incluir con la puerta información adicional definida por el usuario.
Valor de campo	Introducir los datos que se usarán en el inventario de puerta.
