Creación de estilos de etiqueta de datos

Las bibliotecas de recursos Vectorworks proporcionan muchas etiquetas de uso común, tales como IDs de tipo de puerta y ventana, y sellos de fecha. Crear un estilo de etiqueta de datos personalizado si se necesita una etiqueta para un diferente tipo de objeto (como columnas), o para mostrar diferentes datos (como cotas de ventana).

Crear un estilo de etiqueta permite configurar valores fijos para algunos de los parámetros para todas las instancias que usan el estilo, conservando la capacidad de editar otros parámetros para cada instancia de la etiqueta. Consulte las instrucciones pertinentes en el tema Concepto: Estilos de objeto de complemento. Una vez que un estilo de etiqueta es creado, puede ser seleccionado desde el Selector de recursos en la barra de Herramientas, o en el cuadro de diálogo Configuración de etiqueta de datos.

● Desde el Administrador de recursos, seleccione un recurso de etiqueta de datos existente en el archivo activo para usar como un punto inicial. Pulse el recurso con el botón derecho del ratón y seleccione Editar en el menú contextual.

● Seleccione una etiqueta de datos existente en el dibujo para usar como un punto inicial. Seleccione Convertir a sin estilo en la lista Estilo en la paleta Información del objeto. Seleccione el comando Crear estilo de complemento, o haga clic con el botón derecho del ratón en la etiqueta y seleccione Nuevo estilo de complemento a partir de complemento sin estilo en el menú contextual. Desde el cuadro de diálogo Crear símbolo, seleccione la carpeta de destino para el estilo de etiqueta de datos.

3.Haga clic en la pestaña Línea de referencia para especificar opciones para una línea de referencia de etiqueta.

Parámetro	Descripción
Usar línea de referencia	La opción traza una línea de referencia con el indicador y especifica los parámetros de la línea de referencia.
Tipo de línea de referencia	Seleccione línea, arco o Bézier como el tipo de línea.
Longitud predeterminada del segmento portarrótulos	Introducir una longitud predeterminada para el segmento portarrótulos en unidades de página, o introducir 0 (cero) para no tener un segmento portarrótulos; después de la colocación, se puede mover el punto de control de segmento portarrótulos para ajustar la longitud.
Radio de línea de referencia	Indique el radio de arco en unidades de página si el Tipo de línea de referencia es un arco.
Indicador	Seleccione esta opción para incluir un indicador al final de la línea de referencia y luego escoja el estilo del indicador. Siga las instrucciones pertinentes en el tema Atributos de marcador.
Clase de línea de referencia/segmento portarrótulos	Seleccione una clase existente o cree una nueva. Seleccione <Clase para etiquetas de datos> para colocar la línea de referencia en la misma clase que el objeto de etiqueta de datos.
Posición horizontal	Especificar si extender el segmento portarrótulos hacia la izquierda o derecha de la línea de referencia; seleccione Auto para variar la posición del segmento portarrótulos automáticamente según la posición de la etiqueta.
Mover _ con objeto	Especificar si mover la etiqueta completa o solo el extremo de la línea de referencia cuando el objeto asociado es movido.
Permitir múltiples puntos de fijación	Habilita la línea de referencia para que se fije a la etiqueta en el punto de fijación más cercano, definido por lugar geométrico en el diseño de etiqueta.

4.Haga clic en la pestaña Presentación para especificar las opciones de presentación de etiqueta.

Parámetro	Descripción
Alinear a paredes/objetos	La opción rota la etiqueta según el ángulo del objeto asociado. En el caso de paredes, se rotan las etiquetas de datos como si las insertara en la pared.
Alineación de pared	Especificar la parte de una pared para alinear la etiqueta: línea central, borde izquierdo o derecho, o libre.
Siempre mostrar el cuadro de diálogo Editar datos de etiqueta	Escoja esta opción para presentar un cuadro de diálogo para la entrada de datos cada vez que coloque la etiqueta en un dibujo.
Ajuste	Ajusta la escala del rótulo: ● Simétrico cambia el ancho y la altura de manera pareja por el Factor especificado. ● Asimétrico cambia el ancho por el Factor X y la altura por el Factor Y.
Escalar texto	La opción ajusta la escala del texto del rótulo con los factores de escala. En el caso de escala asimétrica, el Factor X controla el tamaño del texto y ambos factores controlan la posición del texto.
Factor X/Y	Introducir un factor para un ajuste de escala del rótulo (por ejemplo, introducir 2 para doblar el tamaño de rótulo, o introducir 0.5 para reducir el rótulo a la mitad del tamaño original).
Editar diseño de etiqueta	Abre una ventana de edición de etiqueta para definir la geometría de la etiqueta y los campos de datos mostrados en ella (ver pasos 7 y 8).

5.Haga clic en la pestaña Colocación automática para especificar las opciones de posicionamiento de etiquetas de datos de manera de valor predeterminado cuando son colocadas con el modo Seleccionar objetos elegibles. Las medidas son en unidades de página.

Parámetro	Descripción

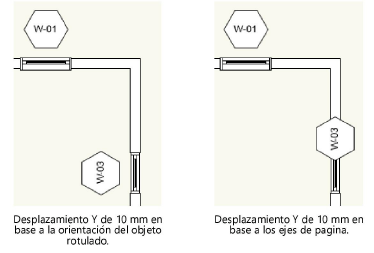

Basar desplazamiento en	Especificar si desplazar la etiqueta en relación al sistema de coordenadas del objeto etiquetado o en relación a los ejes de página. La opción Orientación del objeto rotulado requiere vista superior/plano.
Desplazamiento X/Y	Introducir los desplazamientos X e Y desde el centro del recuadro de selección del objeto asociado, según lo proyectado al plano de notas.
Longitud de línea de referencia	Introducir la longitud de la línea de referencia de valor predeterminado si Usar línea de referencia es seleccionado en la pestaña Línea de referencia.
Ángulo de línea de referencia	Introducir el ángulo de la línea de referencia predeterminada si Usar línea de referencia es seleccionado en la pestaña Línea de referencia.

6.Haga clic en la pestaña Valores predeterminados, y para cada objeto de texto dinámico en la etiqueta, especificar su siguiente valor (para una campo que aumenta) o el valor predeterminado (si corresponde).

En la ventana de edición de etiqueta, dibujar la geometría de la etiqueta en unidades de página usando cualquier herramienta gráfica de plano. El punto de origen (0,0) siempre es el punto de fijación principal para una línea de referencia, si es usado. Para definir un punto de fijación alternativo, agregar un lugar geométrico 2D a la geometría y habilitar Permitir múltiples puntos de fijación en el cuadro de diálogo Estilo de etiqueta de datos.

8.Usar la herramienta Texto para agregar objetos de texto estáticos y/o dinámicos a la etiqueta. Especifique la apariencia del texto en la paleta Información del objeto. Consulte la información adicional sobre las opciones disponibles en el tema Formateo de textos.

● Texto dinámico muestra datos desde el objeto etiquetado (por ejemplo, el ancho de la ventana) en cada etiqueta, en lugar del objeto de texto. Para crear texto dinámico, seleccione el objeto de texto y haga clic en Usar texto dinámico en la paleta Información del objeto. Luego haga clic en Definir el campo de etiqueta para abrir el cuadro de diálogo Definir el campo de etiqueta.

Parámetro	Descripción
Rótulo de campo	Introducir el texto a presentar para este campo en el diseño de etiqueta y en el cuadro de diálogo Editar datos de etiqueta
Campo calculado	Seleccione esta opción para usar datos extraídos desde el dibujo en el campo, o para automáticamente usar números o letras en aumento. Puede incluir múltiples orígenes de datos en el mismo campo.
Definición actual de campo de etiqueta	Variables son colocadas en este campo automáticamente por las selecciones de Origen de datos y Destino de datos. Texto estático o puntuación pueden ser manualmente agregados, como también operadores aritméticos simples (que solo operan en campos numéricos). Por ejemplo, para mostrar el precio de un electrodoméstico con una aumento del 10% por sobre su precio real en el registro de electrodomésticos, podría introducir algo parecido a lo siguiente: #Registro de electrodomésticos#.#Precio# + #Registro de electrodomésticos#.#Precio# * 0,1 También puede usar una función lógica IF en la definición, que genera como primer resultado si la comparación es TRUE y como segundo resultado si la comparación es FALSE. Por ejemplo, las instrucciones siguientes tienen una sintaxis válida y ambas se interpretan de la manera siguiente: si el área de un espacio es superior a 12, la operación genera Sí (“Yes”); de otr modo, generará “No”. No Yes@#Space#.#Area#>12:No
Fuente de datos	El parámetro especifica el origen de los datos que se muestran en la etiqueta. Existen diferentes opciones disponibles para cada origen. ● Parámetros del objeto: Seleccione el Nombre del objeto y qué Nombre de parámetro a usar (por ejemplo, ventana y ancho de ventana). ● Formato de registro: Seleccione el Nombre de formato y qué Nombre de campo desde el formato de registro a usar (por ejemplo, registro de planta y rango de luz). ● Entidad de IFC: Para presentar valores pSet (tal como Clasificación) sin importar la IfcEntity del objeto, seleccionar AnyIfcEntity, y luego seleccionar el Nombre pSet y el Nombre de propiedad a usar. Para presentar datos para una entidad de IFC específica, seleccionar Escoger nueva entidad de IFC y luego seleccionar un objeto desde el cuadro de diálogo Seleccionar objeto IFC; el objeto es presentado en el campo IfcEntity. Luego escoja el Nombre pSet y el Nombre de propiedad que va a usar. Para usar uno de los valores “base” de la entidad de IFC (tal como “nombre”), seleccione el nombre de entidad de IFC en la lista pSetName. ● Función del objeto: Seleccione una Función específica de objeto (por ejemplo, área). ● Función general: Seleccionar una Función general (por ejemplo, número de hoja). ● Valor de aumento: Seleccione un formato para el valor (número entero, carácter en minúsculas, carácter en mayúsculas). Luego pulse Configuración de secuencia para introducir el Valor inicial, Aumento y el Siguiente valor que va a usar. ● Se presentan campos adicionales para configurar las Unidades y la Precisión si escoge un origen de datos que tiene un tipo de unidad de cota, área, volumen o ángulo. Escoja Mostrar marca para mostrar una unidad junto con el valor de unidad.
Vincular campo	La opción vincula los datos de etiqueta a un campo asociado con el objeto. Por ejemplo, podría haber una etiqueta de puerta con un campo que extrae la configuración de Configuración desde los parámetros de objeto de la puerta. El campo puede ser vinculado con el campo Tipo de operación en el registro IFC de la puerta para automáticamente actualizar el registro IFC cuando una puerta es etiquetada.
Destino de datos	Especificar el destino para los datos extraídos. Diferentes opciones están disponibles para cada destino. ● Parámetros del objeto: Seleccione el Nombre del objeto y qué Nombre de parámetro a usar (por ejemplo, ventana y ancho de ventana). ● Formato de registro: Seleccione el Nombre de formato y qué Nombre de campo desde el formato de registro a usar (por ejemplo, registro de planta y rango de luz). ● Entidad de IFC: Seleccione un objeto desde el cuadro de diálogo Seleccionar objeto IFC; el objeto es presentado en el campo IfcEntity. Seleccione el Nombre pSet y el Nombre de propiedad a usar.
Agregar a definición	Después de seleccionar los detalles para un origen de datos (y un destino adicional para los datos, si corresponde), esto agrega las variables adecuadas a la ventana Definición de campo de etiqueta actual.
Campo ingresado por el usuario	Seleccione esta opción para permitir que el usuario pueda introducir datos para el campo cuando la etiqueta es colocada.
Tipo de campo	Seleccione el tipo de datos a introducir en el campo: ● Texto: Campo para la entrada de una secuencia de comandos de caracteres, tales como una palabra o frase. ● Entero: Campo para la entrada de números enteros (usa menos memoria que un campo de Número real). ● Booleano: Una casilla de verificación. ● Número real: Campo para la entrada de números generales o números de un formato específico tales como fracciones, cotas o fechas; haga clic en Definir para especificar un formato. ● Emergente Lista de opciones desde donde seleccionar; haga clic en Definir para introducir las opciones.
Definir	Abre el cuadro de diálogo Editar opciones si el Tipo de campo es Emergente. Introduzca las opciones a mostrar presionando Enter (Windows) o Return (Mac) para separar cada elemento. Abre el cuadro de diálogo Formato de número si el Tipo de campo es Número real; seleccione un formato. ● General: El formato predeterminado de número general ● Decimal Introduzca un valor para el número de lugares decimales y especifique si desea usar comas como separadoras ● Científico Introduzca un valor para el número de lugares decimales ● Fraccionaria Introduzca el valor aproximado para fracciones ● Porcentaje Introduzca un valor para el número de lugares decimales. Las entradas son multiplicadas por 100 y presentadas con un símbolo de porcentaje. ● Cota Muestra la marca de unidad actual después del número (como “para pulgadas”) ● Área de cota: Muestra la marca de área actual después del número (como “pies cuadrados” para pies cuadrados) ● Volumen de cota: Muestra la marca de volumen actual después del número (como “pies cúbicos” para pies cúbicos) ● Ángulo Seleccione una configuración de precisión (grados, minutos o segundos, o números decimales hasta ocho lugares decimales) ● Fecha: Seleccione un formato de fecha
Predeterminado	Especificar un valor predeterminado. Debe introducir un valor predeterminado para los campos tipo Número entero y Número real.

9.Al terminar de editar la geometría y los campos de texto en la etiqueta, haga clic en Salir de edición de diseño de etiqueta y haga clic en Aceptar en el cuadro de diálogo Estilos de etiqueta de datos. El nuevo estilo es agregado al Administrador de recursos para el archivo actual y ya está disponible para su uso con la herramienta Etiqueta de datos.

Se presenta una alerta si existe un error en la definición de campo, tales como parámetros con dos diferentes tipos de objeto o propiedades desde diferentes entidades de IFC.

Ejemplo de etiqueta de datos de valor personalizado

El siguiente ejemplo muestra una etiqueta de valor personalizado para objetos de mesa. La etiqueta tiene dos objetos de texto estáticos. Los dos campos de texto dinámicos son un ID de mesa que es automáticamente aumentado con cada etiqueta y guardado a un registro adjuntado a cada mesa, y el número de sillas, el cuál es extraído desde el objeto de mesa en sí.
