Remaches

Múltiples herramientas de remache comparten la misma posición en el conjunto de herramientas. Haga clic y mantenga el ratón sobre la herramienta visible para abrir la lista Herramientas emergentes y seleccionar la herramienta deseada.

2.Pulse en el dibujo para colocar el objeto y pulse otra vez para definir su rotación. Se abre un cuadro de diálogo de propiedades la primera vez que use la herramienta en un archivo. Defina los parámetros predeterminados. Luego puede editar estos parámetros en la paleta Información del objeto.

Parámetro	Descripción
Diámetro	Seleccionar un diámetro en pulgadas.
Longitud	Introducir la longitud debajo de la cabeza del remache (o la longitud total en el caso de los remaches avellanados).

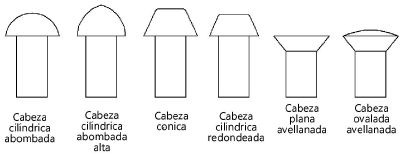

Tipo de cabeza núm. 1	Seleccionar un tipo de cabeza para un extremo del remache.
Tipo de cabeza núm. 2	Escoja el tipo de cabeza para el otro extremo del remache, si corresponde.
Vista (solo en vista 2D)	Escoja la vista 2D.
Mostrar línea central (solo en vista 2D)	El parámetro traza el remache con líneas centrales.

Remaches

Remaches grandes
