Uso de etiquetas de datos
Adición de etiquetas de datos y rótulos
|
Herramienta |
Conjunto de herramientas |
|
Etiqueta de datos
|
Cotas/notas |
Use la herramienta Etiqueta de datos para agregar etiquetas que muestren los datos asociados con objetos de dibujo. Estos datos pueden ser parámetros generales (como altura), campos de registro (como número de modelo) o datos de IFC. También se puede usar la herramienta para agregar rótulos simples que no muestran datos desde ningún objeto, como un sello de fecha.
Una gran cantidad de etiquetas de datos es proporcionada en las bibliotecas de recursos Vectorworks. Crear una etiqueta personalizada para mostrar diferentes datos o etiquetar diferentes tipos de objetos.
|
Modo |
Descripción |
|
Rótulo
|
Coloca una etiqueta que no está vinculada a ningún objeto de dibujo. |
|
Objeto elegible único
|
Úselo para poner una etiqueta vinculada al objeto cuando pulsa el objeto elegible. |
|
Todos los objetos elegibles
|
Úselo para resaltar todos los objetos elegibles y seleccionables en la capa activa o en las anotaciones del encuadre activo. Pulse un objeto para etiquetarlos a todos. |
|
Objetos elegibles seleccionados
|
Pulse el cursor para aplicar etiquetas a todos los objetos elegibles que haya seleccionado. |
|
Punto único
|
Coloca una etiqueta con un clic si la etiqueta activa no tiene línea de referencia. |
|
Dos puntos
|
Coloca la etiqueta con dos clic si la etiqueta activa no tiene línea de referencia. |
|
Hacia el objeto objetivo
|
Si la etiqueta activa tiene una línea de referencia o si escoge el modo Dos puntos, el primer clic pone la etiqueta y el segundo especifica el objeto de destino. |
|
Hacia la etiqueta de datos
|
Si la etiqueta activa tiene una línea de referencia o si escoge el modo Dos puntos, el primer clic especifica el objeto de destino y el segundo pone la etiqueta. |
|
Estilo de etiqueta de datos |
Úselo para abrir el Selector de recursos, donde puede escoger el recurso que va a etiquetar. Pulse el recurso dos veces para activarlo. |
|
Preferencias
|
Úselo para definir los parámetros predeterminados de cada objeto nuevo de etiqueta de datos. Consulte el tema Creación de estilos de etiqueta de datos. |
Pasos para agregar etiquetas:
Escoja los objetos que desee etiquetar primero si desea etiquetar varios objetos del mismo tipo, como paredes, pero excluir los demás de ese tipo.
Pulse la herramienta correspondiente.
Pulse Estilo de etiqueta de datos en la barra de herramienta para escoger uno de los recursos en el Selector de recursos.
Los archivos de biblioteca Vectorworks donde se nombran tipos de objetos específicos (como Pared.vwx) contienen etiquetas diseñadas para adjuntárselas a ese tipo de objeto y para mostrar los datos específicos del objeto. Los demás archivos contienen etiquetas que no se vinculan con objeto alguno, sino que se las usa solo como etiquetas. Cuando el usuario pulsa dos veces para activar una etiqueta de biblioteca Vectorworks, el programa crea una carpeta de recursos con el nombre Estilos de etiqueta de datos en el archivo en uso, donde pone el recurso.
Para crear un estilo de etiqueta personalizado, consulte el tema Creación de estilos de etiqueta de datos.
Pulse los modos deseados en la barra de herramienta para poner la etiqueta y la línea de referencia, si corresponde.
Escoja el modo Rótulo u Objeto elegible único si está activa una etiqueta de rótulo simple, como una marca de fecha.
Si está activa una etiqueta específica de objeto, como etiqueta de pared, escoja uno de estos modos: Objeto elegible único, Todos los objetos elegibles u Objetos elegibles seleccionados.
Se abre una alerta si la etiqueta activa no conviene al modo elegido o a los objetos de dibujo disponibles. Por ejemplo, seleccionó una etiqueta de puerta, pero no hay puertas en la vista o capa activa. Escoja otra etiqueta o modo, o ajuste lo que pueda verse y seleccionarse en la vista activa.
Ponga la etiqueta de una de estas maneras:
Modo de rótulo: simplemente pulse el cursor para colocar la etiqueta si esta no tiene una línea de referencia. De otra manera, pulse dos veces para poner la etiqueta y el extremo de la línea de referencia por separado.
Modo Objeto elegible único: queda resaltado un objeto elegible al pasar el cursor sobre él. Si la etiqueta carece de línea de referencia y si escogió el modo Punto único, resalte el objeto que va a etiquetar y púlselo para poner la etiqueta. De otra manera, pulse dos veces para poner la etiqueta y la línea de referencia por separado.
Modo Todos los objetos elegibles: todos los objetos elegibles quedan resaltados automáticamente. Pulse cualquiera de los objetos para etiquetarlos a todos. Si algunos objetos elegibles ya tienen la etiqueta activa, no se les resalta ni etiqueta nuevamente.
Modo Objetos elegibles seleccionados: todos los objetos seleccionados quedan resaltados automáticamente. Pulse uno de los objetos para etiquetarlos a todos.

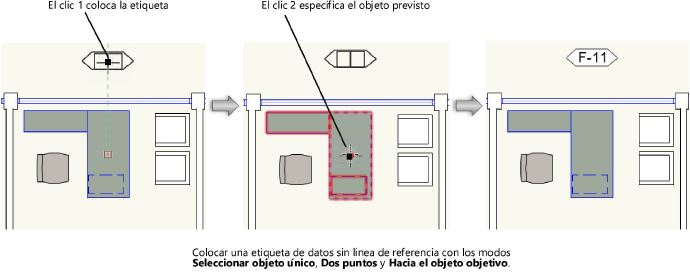

Cómo poner una etiqueta de datos sin línea de referencia con uno de estos modos: Objeto elegible único, Dos puntos y Hacia el objeto de destino.
La etiqueta de datos es colocada en el plano adecuado, dependiendo de donde la herramienta es usada.
Encuadre en un contexto de anotación: plano de anotaciones
Capa de diseño en vista superior/plano: plano de capa
Capa de diseño en vista tridimensional: plano activo
