放置相机匹配蒙版

工具

工具集

相机匹配蒙版

可视化

蒙版可以隐藏应位于照片图像中对象后面的渲染模型的一部分。尽管复杂蒙版（例如，隐藏很多树枝）最好留给图像编辑应用程序处理，但在 Vectorworks 程序中使用相机匹配蒙版可以直接完成很多任务。蒙版也允许创建、缩放和旋转副本，以实现更好的混合

尽管蒙版对象可以一步放置在模型上，但可能很难看到希望进行蒙版的照片部分。但是，可以先创建临时蒙版对象，使所需的照片部分可见。

要创建相机匹配蒙版：

渲染相机匹配视图并根据需要裁剪视口。

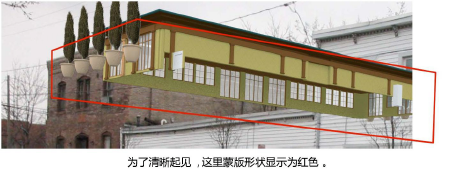

在视口“编辑注释”模式时，单击此工具，并在要蒙版的模型区域上方粗略绘制多段线对象。

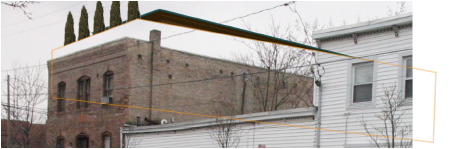

绘制后，蒙版对象将其包含的照片部分带到模型的前面。现在可以看到需要处理的照片部分了。该蒙版是临时的，在放置最终蒙版后会删除。

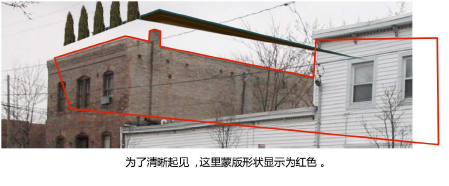

使用相机匹配蒙版工具，仅在需要位于模型前面的照片部分上绘制另一条多段线。

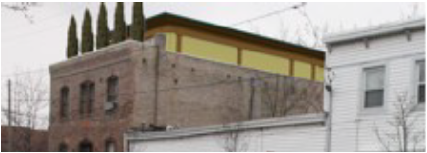

绘制多段线后，创建最终相机匹配蒙版对象。删除临时蒙版并检验结果。根据需要，在蒙版上双击以进入“编辑点”模式。在这种模式下，可以移动、添加或删除单独的点。

可以从“对象信息”面板中编辑选定的相机匹配蒙版的设置。

参数	说明
抗锯齿	该选项帮助混合蒙版边缘和渲染模式。从 0–9 中选择一个值。

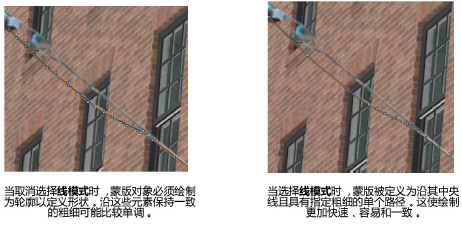

线模式	不填充蒙版对象，且仅沿指定线宽的路径使用蒙版。这对细薄和线性类型的元素，比如电线和树枝，进行蒙版特别有用。
转换路径为轮廓（需要线模式蒙版）	转换选定的线模式蒙版对象至常规蒙版（取消选择线模式），同时给它一个匹配线模式蒙版轮廓形状的路径。这使得对于需要进行编辑以添加改变其厚度的线性形状蒙版更加容易绘制。转换后，蒙版无法转换回线模式。

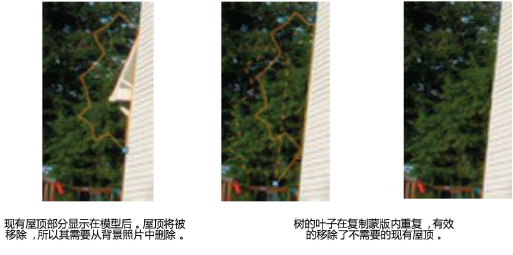

复制模式	允许蒙版对象移动其显示的照片图像。蒙版对象的作用类似图像编辑应用程序中的复制工具。
复制比例	在蒙版对象内缩放复制的图像。这可以对具有不同大小的复制区域进行缩放，以更好的跟要放置的区域混合。一个较好的示例就是复制砖块墙壁的一部分，而砖墙壁距离其放置的区域比距离相机视图更远。复制比例按比例缩放砖块，以获得更好的匹配。
复制旋转	在蒙版对象内旋转复制的图像。这可以对具有不同角度的复制区域进行旋转，以更好的跟要放置的区域混合。一个较好的示例就是复制砖墙壁的一部分，而路线的角度可能跟其放置区域的砖块不完全对齐。复制旋转旋转图像以获得更好的匹配。

工具

工具集

相机匹配蒙版

可视化

要使用相机匹配蒙版复制区域：

如前所述，使用此工具在复制图像的目标区域上方放置蒙版。

选择蒙版对象。从“对象信息”面板中选择复制模式。

控制点被放置到蒙版对象上。

当选定蒙版对象时，轮廓高亮虚线也显示在抓取位置。这表示用于复制的照片区域。

移动控制点至要复制的图像区域；该照片部分显示在蒙版对象内。
