放置相机匹配阴影
|
工具 |
工具集 |
|
相机匹配阴影
|
可视化 |
可以使用相机匹配阴影工具将阴影和底纹添加到渲染。
|
模式 |
说明 |
|
多段线创建选项 |
指定为阴影绘制多段线形状的方法 |
|
圆角半径
|
设置选定圆弧顶点模式时的圆角半径 |
|
首选项
|
打开对象特性对话框以设置相机匹配阴影的默认首选项 |
要放置相机匹配阴影：
在视口“编辑注释”模式中，单击此工具。

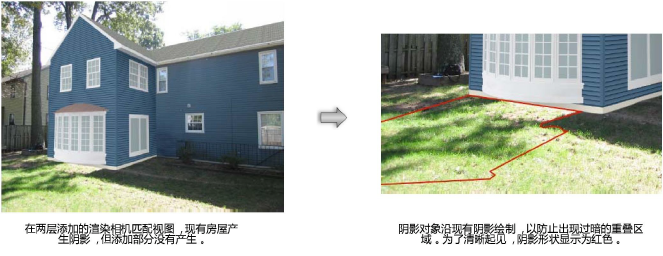

在需要阴影的模型区域上方绘制一个多段线对象。
可以从“对象信息”面板中编辑选定的相机匹配阴影的设置。
|
参数 |
说明 |
|
边缘柔和度 |
设置选定阴影对象的边缘柔和度。从 0–9 中选择一个值。 |
|
不透明度 |
输入阴影的不透明度百分比 (0–100) |
|
使用“填充颜色”作为“阴影颜色” |
用“属性”面板中的颜色填充阴影对象。 可以将颜色和不透明度选项组合，对添加的阴影着色以匹配照片中的阴影。 |
|
线模式 |
不填充阴影对象，且仅沿指定线宽的路径放置阴影 |
|
转换路径为轮廓 （需要线模式阴影） |
转换选定的线模式阴影对象至常规阴影（取消选择线模式），同时给它一个匹配线模式阴影轮廓形状的路径。这使得对于需要进行编辑以添加改变其厚度的线性形状阴影更加容易绘制。 转换后，阴影无法转换回线模式。 |
