钣金螺钉
|
模式 |
工具 |
工具集 |
|
符号插入工具模式 |
钣金螺钉
|
细节设计 |
钣金螺钉工具和钣金螺钉 - 三维工具在工具集上共享相同的位置。在可见工具上单击并按住鼠标以打开弹出工具列表并选择所需的工具。
要插入钣金螺钉（自攻螺钉）：
单击“工具和模式”。
单击以放置对象，然后再次单击以设置旋转。第一次在文件中使用该工具时，特性对话框出现。设置默认参数。可以稍后从“对象信息”面板编辑参数。
|
参数 |
说明 |
|

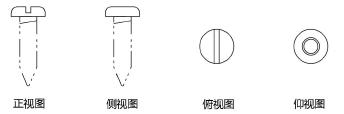

视图 （仅二维） |
选择二维视图
|
|
系列 |
选择英制或公制来显示适当的标称大小 |
|

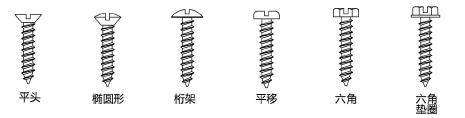

头部类型 |
选择金属片螺钉头类型
|
|
开槽类型 |
指定槽类型
|
|
点类型 |
选择金属片螺钉点类型
|
|
标称大小 |
选择英制或公制标称大小 |
|
长度 |
输入螺钉头之下的长度（或平头螺钉的总体长度） |
|
显示螺纹 |
绘制带螺纹的金属片螺钉
|
|
显示中心线 （仅二维） |
绘制带中心线的金属片螺钉 |
