Ranuras de chaveta
|
Modo |
Herramienta |
Conjunto de herramientas |
|
Consulte los modos en el tema La herramienta Inserción de símbolo. |
Ranura de chaveta
|
Detalles constructivos |
Pasos insertar ranuras de chaveta:
Pulse la herramienta y el modo deseado.
Pulse en el dibujo para colocar el objeto y pulse otra vez para definir su rotación. Se abre un cuadro de diálogo de propiedades la primera vez que use la herramienta en un archivo. Defina los parámetros predeterminados. Luego puede editar estos parámetros en la paleta Información del objeto.
Pulse aquí para mostrar u ocultar los parámetros.Pulse aquí para mostrar u ocultar los parámetros.
|
Parámetro |
Descripción |
|

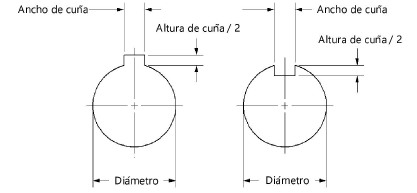

Eje/diámetro de calibre |
Introducir el diámetro del eje o calibre. |
|
Tipo de ranura de chaveta |
Seleccionar uno de los tipos de ranura de chaveta.
|
|
Estándar de cuña |
Seleccionar pulgada o métrico para el estándar del tamaño de cuña. |
|
Tipo de cuña |
Seleccionar una forma de cuña cuadrada, rectangular o de media caña. |
|
Usar tamaño de cuña recomendado |
El parámetro usa el tamaño ASME/ISO recomendado según el diámetro y tipo de chaveta. Deselecciónelo para indicar un ancho y una altura a medida. |
|
Ancho/altura de cuña |
Para obtener tamaños de ranura de chaveta personalizados, introducir los valores de altura y ancho. |
|
Tamaño nom. (en pulgadas o en mm) |
Seleccionar el tamaño de diámetro de calibre nominal para el Estándar de cuña seleccionado (solo en el cuadro de diálogo Propiedades de objeto). |
|
Mostrar línea central |
El parámetro traza la ranura de chaveta con líneas centrales. |
