Cuñas
|
Modo |
Herramienta |
Flujo de trabajo: Conjunto de herramientas |
|
Consulte los modos en el tema La herramienta Inserción de símbolo. |
|
Architect y Spotlight: Componentes de máquina Landmark: personalice el espacio de trabajo para agregar la herramienta (siga las instrucciones en el tema Personalización de los espacios de trabajo). |
Múltiples herramientas de cuña y cuña de media caña comparten la misma posición en el conjunto de herramientas. Haga clic y mantenga el ratón sobre la herramienta visible para abrir la lista Herramientas asociadas y seleccionar la herramienta deseada.
Para insertar una cuña:
Pulse la herramienta y el modo deseado.
Pulse en el dibujo para colocar el objeto y pulse otra vez para definir su rotación. Se abre un cuadro de diálogo de propiedades la primera vez que use la herramienta en un archivo. Defina los parámetros predeterminados. Luego puede editar estos parámetros en la paleta Información del objeto.
Pulse aquí para mostrar u ocultar los parámetros.Pulse aquí para mostrar u ocultar los parámetros.
|

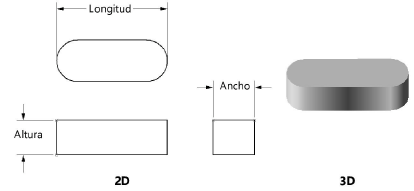

Parámetro |
Descripción |
|
Estándar |
Seleccionar imperial o métrico. |
|
Tamaño nom. (pulg.) o (mm) |
Seleccionar uno de los tamaños de cuña estándar. |
|
Ancho |
Introducir el ancho de cuña. |
|
Altura |
Introduzca la altura de cuña. |
|
Longitud |
Introducir la longitud de cuña. |
|
Vista (solo en vista 2D) |
Escoja la vista 2D.
|
