Cadenas de rodillo circulares
|
Modo |
Herramienta |
Flujo de trabajo: Conjunto de herramientas |
|
Modos para la herramienta Inserción de símbolo (consulte el tema La herramienta Inserción de símbolo) |
Cadena de rodillo - Circular
|
Architect y Spotlight: Componentes de máquina Landmark: personalice el espacio de trabajo para agregar la herramienta (siga las instrucciones en el tema Personalización de los espacios de trabajo). |
Múltiples herramientas de cadena de rodillo comparten la misma posición en el conjunto de herramientas. Haga clic y mantenga el ratón sobre la herramienta visible para abrir la lista Herramientas asociadas y seleccionar la herramienta deseada.
Para insertar una cadena de rodillo circular:
Pulse la herramienta y el modo deseado.
Pulse un lugar en el dibujo para colocar el objeto y pulse otra vez para definir su rotación. Se abre un cuadro de diálogo de propiedades la primera vez que use la herramienta en un archivo. Defina los parámetros predeterminados, que podrá editar luego en la paleta Información de Objeto.
Pulse aquí para mostrar u ocultar los parámetros.Pulse aquí para mostrar u ocultar los parámetros.
|
Parámetro |
Descripción |
|
Núm. de cadena estándar (paso) |
Úselo para escoger el número de cadena de rodillo ISO o ANSI estándar; se incluye el paso como referencia. |
|
Núm. de dientes (rueda dentada) |
Indique el número de dientes en la rueda dentada asociada. |
|
Diámetro de paso (ref.) |
Úselo para mostrar el diámetro de paso en función del valor de paso y el número de dientes. |
|
Ángulo inicial |
Úselo para indicar el ángulo donde comienza la cadena. |
|

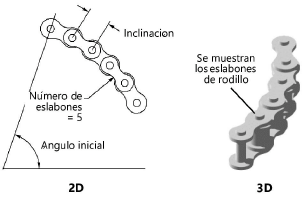

Número de eslabones |
Indique el número de eslabones en la cadena; estos se sumarán o restarán desde el final de la cadena. |
|
Dirección |
Escoja En sentido horario o En sentido contrario a las agujas del reloj.
|
|
Inicio con eslabón de pasador |
Úselo para comenzar la sección de cadena con un eslabón de pasador; de lo contrario, la sección comienza con un eslabón de rodillo. |
|
Mostrar pasadores (solo en vista 3D) |
Úselo para trazar los pasadores. |
|
Fijar lugar geométrico en el centro |
Úselo para trazar la cadena de rodillo con un lugar geométrico central.
|
