Cadenas de rodillo lineales
|
Modo |
Herramienta |
Flujo de trabajo: Conjunto de herramientas |
|
Consulte los modos en el tema Trazado de líneas individuales. Consulte los modos en el tema La herramienta Inserción de símbolo. |
Cadena de rodillo - Lineal
|
Architect y Spotlight: Componentes de máquina Landmark: personalice el espacio de trabajo para agregar la herramienta (siga las instrucciones en el tema Personalización de los espacios de trabajo). |
Múltiples herramientas de cadena de rodillo comparten la misma posición en el conjunto de herramientas. Haga clic y mantenga el ratón sobre la herramienta visible para abrir la lista Herramientas asociadas y seleccionar la herramienta deseada.

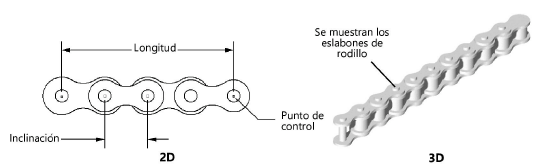

La cadena de rodillo lineal 2D es un objeto lineal, mientras que la cadena de rodillo lineal 3D es un objeto punto.
Para insertar una cadena de rodillo lineal:
Pulse la herramienta y el modo deseado.
Pulse en el dibujo para colocar el objeto y pulse otra vez para definir su rotación. Se abre un cuadro de diálogo de propiedades la primera vez que use la herramienta en un archivo. Defina los parámetros predeterminados. Luego puede editar estos parámetros en la paleta Información del objeto.
Pulse aquí para mostrar u ocultar los parámetros.Pulse aquí para mostrar u ocultar los parámetros.
|
Parámetro |
Descripción |
|
Núm. de cadena estándar (paso) |
Seleccionar el número de cadena de rodillo ISO o ANSI estándar; el paso se brinda como referencia. |
|
Longitud (solo en vista 2D) |
Especificar la longitud de la cadena de rodillo 2D introduciendo un valor aquí o haciendo clic y arrastrando uno de los puntos de control de la cadena; a medida que aumenta la longitud, aumenta la cantidad de eslabones (según el paso seleccionado). |
|
Núm. de eslabones |
Introducir el número de eslabones; la longitud se ajusta de manera automática. |
|
Inicio con eslabón de pasador |
El parámetro comienza la sección de cadena con un eslabón de pasador; de lo contrario, la sección comienza con un eslabón de rodillo. |
|
Mostrar pasadores (solo en vista 3D) |
El parámetro muestra los pasadores. |
