Inserción de amarios

Modo

Herramienta

Conjunto de herramientas

Consulte los modos en el tema La herramienta Inserción de símbolo.

Armario bajo

Gabinete de servicios

Gabinete de pared

Architect y Spotlight: Muebles/Accesorios

Landmark: Envoltura constructiva

Las herramientas de gabinete dan acceso a varias configuraciones corrientes en el Administrador de recursos, además de brindar objetos individuales que puede crear con la herramienta. Puede usar las herramientas para generar sus propios estilos (consulte el tema Concepto: Estilos de objeto de complemento). Encontrará las manillas de puerta y de cajoneras en las bibliotecas Vectorworks, accesibles en el Administrador de recursos.

Además de incluir estos tipos de armarios comunes en Vectorworks, tiene la flexibilidad de crear sus propios armarios a medida (consulte el tema Cómo crear armarios a medida).

Para insertar un gabinete:

Pulse la herramienta y el modo deseado.

Lleve a cabo una de las siguientes operaciones:

Pulse Definición activa en la barra de herramientas para escoger uno de los recursos en el Selector de recursos.

Pulse Preferencias para abrir el cuadro de diálogo Propiedades de objeto, donde puede especificar los parámetros predeterminados de la herramienta.

Luego puede editar estos parámetros en la paleta Información del objeto.

Pulse el dibujo para colocar el objeto y haga clic nuevamente para establecer el giro.

Tiene la opción de crear un recurso de estilo a partir del objeto. En tal caso, consulte las instrucciones pertinentes en el tema Creación de estilos de objeto de complemento.

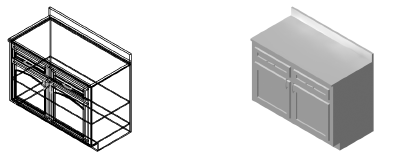

Parámetros de armario bajo

Pulse aquí para mostrar u ocultar los parámetros.Pulse aquí para mostrar u ocultar los parámetros.

Parámetro	Descripción
Estilo	Reemplazar, quitar o editar el estilo actual, o crear un nuevo estilo de objeto de complemento para este objeto. La edición de un estilo cambia todas las instancias que usan ese estilo en el archivo.
Ocultar parámetros de estilo	Oculta los parámetros que son establecidos por estilo; estos no pueden ser editados en el cuadro de diálogo o la paleta Información del objeto.
Invertir	Haga clic para invertir la orientación del objeto si éste está dentro de una pared.
Establecer posición	Si el objeto está dentro de una pared, haga clic para activar la herramienta Mover por puntos en modo Punto de referencia y mueva el objeto por una distancia especificada desde un punto de referencia.
Tipo	Seleccionar el tipo de gabinete.
Acabado final	Seleccionar el acabado del gabinete.
Persiana	Para gabinetes de Tipo parte frontal de fregadero y estándar, especifique la dirección de la persiana, o bien ninguna.
Longitud	Introducir la longitud del gabinete.
Esquina de longitud irregular	Para tipos de esquina, seleccionar si el gabinete tiene una esquina de longitud irregular; de ser así, introducir la longitud de la esquina izquierda.
Altura/Profundidad	Introducir la altura y profundidad del gabinete.
Grosor	Introduzca el grosor del material del gabinete.
Montaje de puerta	Seleccionar el tipo de montaje de puerta del gabinete.
Dibujar cajones	Seleccione si los cajones del gabinete serán dibujadas.
Tipo de cajón	Especificar el tipo de cajón.
Configuración de puerta	Seleccione la configuración general de puerta.
Tipo de puerta	Seleccionar el tipo de puerta del gabinete.
Abrir puertas en 3D	El parámetro muestra las puertas abiertas a 90º en las vistas 3D.
Tipo de panel o regleta	Seleccionar el tipo de panel de la puerta.
Factor de altura de arco	Especificar la proporción de la altura de arco en relación con el ancho de la puerta (un valor mayor produce un arco más alto).
Ancho de peinazo y montante	Seleccionar el ancho de peinazo y montante.
Biselar borde	Seleccionar esta opción para biselar los bordes de cajón y puerta exteriores.
Biselar interior	Seleccionar esta opción para biselar los bordes de cajón y puerta interiores.
Caras vistas	Introduzca la medida del ancho o de la altura de la cara vista superior, inferior, lateral o central.
Número de estantes	Introducir el número de estantes.
Dibujar base	Seleccionar esta opción para dibujar una base.
Altura/Profundidad de base	Especificar la altura y profundidad de la base.
Dibujar encimera	Seleccionar esta opción para dibujar una encimera.
Listón vertical	Especificar dónde colocar el listón vertical o bien ninguno.
Altura de listón vertical	Introducir la altura del listón vertical.
Grosor de listón vertical	Introducir el grosor del listón vertical.
Grosor de encimera	Introducir el grosor de la encimera.
Saliente	Introducir la longitud de la saliente de la encimera.
Cara vista	Introducir el grosor de la cara inferior de la encimera.
Mostrar detalle	Seleccionar si se van a dibujar diferentes detalles de gabinete.
Gabinetes/Puertas/Defensa/Encimera	Para controlar la apariencia y visibilidad seleccione una clase para cada componente desde la lista de clases presente en el dibujo, o crea una nueva clase. Seleccione <Clase de armario bajo> para fijar los atributos de componente en la misma clase que el objeto gabinete.
Altura de manilla de puerta/Altura de la manilla del cajón	Introduzca la altura de la manilla de la puerta y/o cajón.
Manillas de puerta/cajón	Pulse Manillas de puerta o Manillas de cajón para escoger una manilla de una biblioteca o del archivo actual. Escoja un símbolo de la lista gráfica de símbolos o escoja el símbolo Sin manillas para quitar las manillas de puerta o de cajón.

Parámetros de gabinete de servicios

Pulse aquí para mostrar u ocultar los parámetros.Pulse aquí para mostrar u ocultar los parámetros.

Parámetro	Descripción
Estilo	Reemplazar, quitar o editar el estilo actual, o crear un nuevo estilo de objeto de complemento para este objeto. La edición de un estilo cambia todas las instancias que usan ese estilo en el archivo.
Ocultar parámetros de estilo	Oculta los parámetros que son establecidos por estilo; estos no pueden ser editados en el cuadro de diálogo o la paleta Información del objeto.
Invertir	Haga clic para invertir la orientación del objeto si éste está dentro de una pared.
Establecer posición	Si el objeto está dentro de una pared, haga clic para activar la herramienta Mover por puntos en modo Punto de referencia y mueva el objeto por una distancia especificada desde un punto de referencia.
Longitud	Introducir la longitud del gabinete.
Altura/Profundidad	Introducir la altura y profundidad del gabinete.
Grosor	Introduzca el grosor del material del gabinete.
Montaje de puerta	Seleccionar el tipo de montaje de puerta del gabinete.
Tipo de puerta	Seleccionar el tipo de puerta del gabinete.
Configuración de puerta principal	Seleccione la configuración de la puerta principal.
Tipo de panel o regleta	Seleccionar el tipo de panel de la puerta.
Tipo de mainel	Seleccionar el tipo de mainel del gabinete o ninguno.
Altura de manilla	Introducir la altura de la manilla de la puerta.
Número de estantes	Introducir el número de estantes.
Abrir puertas en 3D	El parámetro muestra las puertas abiertas a 90º en las vistas 3D.
Configuración de puerta superior	Seleccione la configuración de la puerta superior.
Altura de puerta superior	Introducir la altura de la puerta superior del gabinete.
Tipo de puerta superior	Seleccionar el tipo de puerta superior del gabinete.
Tipo de panel superior	Seleccionar el tipo de panel de la puerta superior del gabinete.
Tipo de mainel superior	Seleccionar el tipo de mainel superior del gabinete, o ninguno.
Altura de asa superior	Introducir la altura de manilla superior de la puerta del gabinete.
Número superior de estantes	Introducir el número de estantes en el gabinete superior.
Factor de altura de arco	Especificar la proporción de la altura de arco en relación con el ancho de la puerta (un valor mayor produce un arco más alto).
Ancho de peinazo y montante	Seleccionar el ancho de peinazo y montante.
Biselar borde	Seleccionar esta opción para biselar los bordes de cajón y puerta exteriores.
Biselar interior	Seleccionar esta opción para biselar los bordes de cajón y puerta interiores.
Caras vistas	Introducir la medida del ancho o de la altura de la cara vista superior, inferior, lateral o central.
Dibujar base	Seleccionar esta opción para dibujar una base.
Altura/Profundidad de base	Especificar la altura y profundidad de la base.
Mostrar detalle	Seleccionar esta opción para dibujar varios detalles de gabinetes.
Gabinetes/Puertas/Defensa/Vidriado	Para controlar la apariencia y visibilidad seleccione una clase para cada componente desde la lista de clases presente en el dibujo, o crea una nueva clase. Seleccione <Clase de gabinete de servicios> para fijar los atributos de componente en la misma clase que el objeto gabinete.
Controladores	Pulse Manillas para seleccionar una manilla desde una biblioteca o desde el archivo actual; seleccione un símbolo desde la lista gráfica de Símbolos (o seleccione el símbolo Sin manillas para quitar las manillas).

Parámetros de gabinete de pared

Pulse aquí para mostrar u ocultar los parámetros.Pulse aquí para mostrar u ocultar los parámetros.

Parámetro	Descripción
Estilo	Reemplazar, quitar o editar el estilo actual, o crear un nuevo estilo de objeto de complemento para este objeto. La edición de un estilo cambia todas las instancias que usan ese estilo en el archivo.
Ocultar parámetros de estilo	Oculta los parámetros que son establecidos por estilo; estos no pueden ser editados en el cuadro de diálogo o la paleta Información del objeto.
Invertir	Haga clic para invertir la orientación del objeto si éste está dentro de una pared.
Establecer posición	Si el objeto está dentro de una pared, haga clic para activar la herramienta Mover por puntos en modo Punto de referencia y mueva el objeto por una distancia especificada desde un punto de referencia.
Tipo	Seleccionar el tipo de gabinete.
Acabado final	Seleccionar el acabado del gabinete.
Persiana	Especifique la dirección de la persiana o bien ninguna.
Longitud	Introducir la longitud del gabinete.
Esquina de longitud irregular	Para tipos de esquina, seleccionar si el gabinete tiene una esquina de longitud irregular; de ser así, introducir la Longitud de la esquina izquierda.
Altura/Profundidad	Introducir la altura y profundidad del gabinete.
Grosor	Introduzca el grosor del material del gabinete.
Sobre piso acabado	Introducir la altura del gabinete por sobre el piso acabado.
Montaje de puerta	Seleccionar el tipo de montaje de puerta del gabinete.
Número de puertas	Seleccionar la cantidad de puertas para el gabinete.
Giro de puerta	Especificar en qué dirección debe girar la puerta.
Tipo de puerta	Seleccionar el tipo de puerta del gabinete.
Tipo de panel o regleta	Seleccionar el tipo de panel de la puerta.
Tipo de mainel	Seleccionar el tipo de mainel del gabinete o ninguno.
Número de estantes	Introducir el número de estantes.
Factor de altura de arco	Especificar la proporción de la altura de arco en relación con el ancho de la puerta (un valor mayor produce un arco más alto).
Altura de manilla	Introducir la altura de la manilla de la puerta.
Ancho de peinazo y montante	Seleccionar el ancho de peinazo y montante.
Biselar borde	Seleccionar esta opción para biselar los bordes de cajón y puerta exteriores.
Biselar interior	Seleccionar esta opción para biselar los bordes de cajón y puerta interiores.
Caras vistas	Introducir la medida del ancho o de la altura de la cara vista superior, inferior, lateral o central.
Vidriado	Seleccionar la clase de vidriado o ninguna.
Mostrar detalle	Seleccionar esta opción para dibujar varios detalles de gabinetes.
Gabinete/Puertas	Para controlar la apariencia y visibilidad seleccione una clase para cada componente desde la lista de clases presente en el dibujo, o crea una nueva clase. Seleccione <Clase de gabinete de pared> para fijar los atributos de componente en la misma clase que el objeto gabinete.
Controladores	Pulse Manillas para seleccionar una manilla desde una biblioteca o desde el archivo actual; seleccione un símbolo desde la lista gráfica de Símbolos (o seleccione el símbolo Sin manillas para quitar las manillas).
