螺栓和螺母
|
模式 |
工具 |
工具集 |
|
用于创建单线的模式 |
螺栓和螺母（毫米或英寸）
|
细节设计 |
插入螺栓和螺母（公制或英制）：
单击“工具和模式”。
单击以放置对象，然后再次单击以设置旋转。第一次在文件中使用该工具时，“特性”对话框出现。设置默认参数。可以稍后从“对象信息”面板编辑参数。
|
参数 |
说明 |
|
螺栓类型 （仅英制） |
选择螺栓类型
|
|
螺母类型 （仅英制） |
选择螺母类型
|
|
垫圈类型 |
选择垫圈类型
|
|

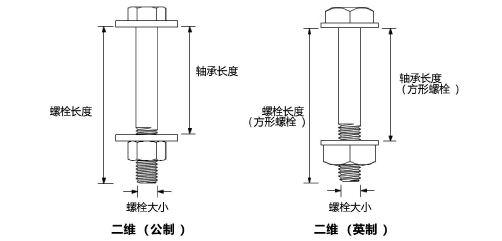

螺栓大小 |
选择螺栓大小 |
|
轴承长度 |
指定轴承长度，或单击并拖动底部轴承控制点以图形方式定义轴承长度
|
|
螺栓长度 |
对于自定义长度值，取消选择使用标准长度，并输入轴承以下的长度；或者，可以单击并拖放螺栓长度控制点以图形方式定义长度
|
|
螺纹样式 |
选择螺栓螺纹样式
|
|
顶部垫圈/顶部防松垫圈/底部垫圈/底部防松垫圈 |
绘制带顶部和/或底部垫圈以及顶部和/或底部防松垫圈的螺栓 |
|
螺母 |
绘制带螺母的螺栓 |
|
视图 |
选择二维视图
|
|
使用标准长度 |
自动将螺栓长度调整为基于大小的最近增量；取消选择以输入自定义长度 |
|
调整螺栓长度 |
基于轴承长度自动调整螺栓长度 |
|
显示中心线 |
绘制带中心线的二维螺栓和螺母 |
