U 型螺栓
|
模式 |
工具 |
工具集 |
|
用于符号插入工具的模式 |
|
紧固件 |
U 形螺栓工具和U 形螺栓 - 三维工具在工具集上共享相同的位置。在可见工具上单击并按住鼠标以打开弹出工具列表并选择所需的工具。
要插入 U 形螺栓：
单击“工具和模式”。
单击以放置对象，然后再次单击以设置旋转。第一次在文件中使用该工具时，“特性”对话框出现。设置默认参数。可以稍后从“对象信息”面板编辑参数。
|

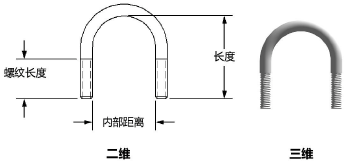

参数 |
说明 |
|
大小 |
以每英寸直径/螺纹数（英制）或直径/螺距（公制）为单位指定 U 形螺栓的大小 |
|
内部距离 |
指定 U 形螺栓端部之间的内部距离 |
|
长度 |
指定从 U 字形内部部分到支脚端的长度 |
|
螺纹长度 |
指定螺纹长度 |
|
螺纹样式 （仅二维） |
选择螺纹样式；请参阅紧固件对象螺纹样式 |
|
视图 （仅二维） |
选择二维视图
|
|
显示中心线 （仅二维） |
绘制带中心线的 U 型螺栓 |
|
在中心处放置坐标点 |
绘制带中心坐标点的 U 型螺栓
|
|
显示螺纹 （仅三维） |
绘制带螺纹的 U 型螺栓
|
