Architect创建配电盘主接线图

命令

路径

创建配电盘主接线图。

工具 > 报告

配电盘主接线图将电气配电盘和断路设备汇总在项目文件中。

要创建配电盘主接线图:

选择该命令。

在绘图上单击要放置配电盘的位置。

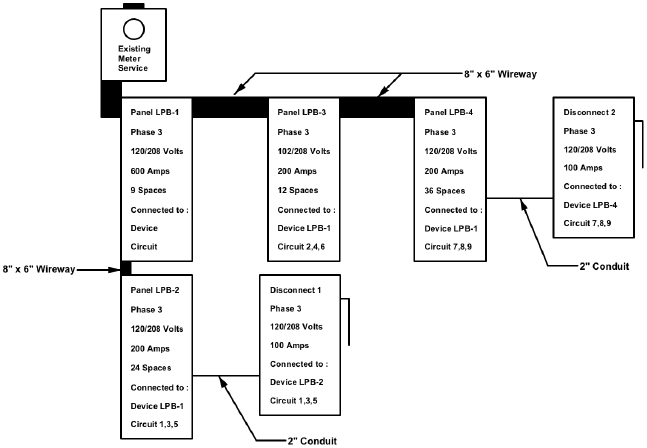

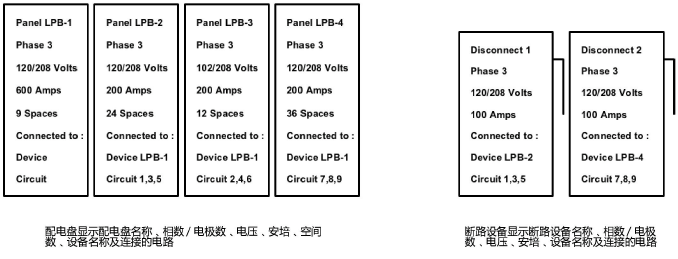

可重新安排、编辑和注释配电盘和断路设备;可添加图形以完成配电盘主接线图。如果重新生成配电盘,将丢失所有编辑内容。重新生成配电盘后,可将其排列到完整的配电盘图中,如下图所示:
