配电盘明细表和接线图
创建配电盘明细表
|
命令 |
路径 |
|
创建配电盘明细表 |
工具 > 报告 |
创建配电盘明细表命令基于指派给文件的电路信息生成配电盘明细表。如有需要，修改配电盘的尺寸标注和布局以符合现有办公标准。
要创建配电盘明细表：
选择该命令。
“创建配电盘明细表”对话框打开。指定配电盘明细表标准。
|
参数 |
说明 |
|
配电盘列表 |
从可用配电盘列表中选择配电盘，以创建明细表 |
|
置于工作表中 |
将明细表信息放置在以配电盘名称命名的工作表资源中 |
|
置于文档中 |
将配电盘明细表放置于绘图上 |
|
选择明细表 |
指示用于将配电盘明细表放置于绘图上的位置 |
|
图层 |
指定用于放置明细表的图层 |
|
类 |
为明细表指定类 |
|
配电盘样式 |
从列表中选择配电盘格式设置样式 |
|
编辑 |
更改配电盘明细表格式设置 |

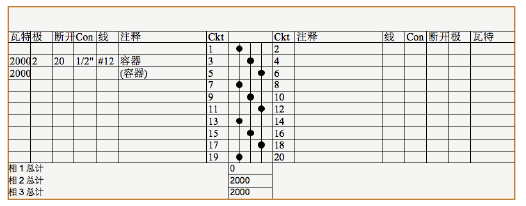

如果选择将明细表放置于绘图上的选项，则单击所需位置。
如果选择将配电盘明细表放置于工作表中的选项，则使用配电盘名称创建工作表。
如果进行了电路更改，则删除过期的配电盘明细表并重复配电盘明细表创建过程。
