Insertar una carga distribuida
|
Modo |
Herramienta |
Conjunto de herramientas |
|
Carga distribuida
|
Carga de montaje de eventos
|
Aparejos/Braceworks |
Para insertar una carga distribuida:
Haga clic en la herramienta y el modo.
Haga uno de los siguientes:
Para usar un conjunto guardado de propiedades de carga, haga clic en Configuraciones de carga en la barra de herramientas y seleccionar el conjunto de carga.
Si se usa un conjunto de carga guardado, especifique la Categoría de carga; seleccione el modo Carga distribuida o Peso total e ingrese el Peso de la carga. Si se ingresa el peso distribuido, ingrese valores con una barra diagonal entre el peso y la distancia (por ejemplo, 500/10 indica 500 libras por cada 10 pies de longitud).
Mueva el mouse al objeto de aparejo donde la carga distribuida será suspendida.
Estructuras de conexión válidas son resaltadas.
Haga clic para configurar el punto de inicio del objeto de carga.
Haga clic para configurar el final del segmento y el comienzo del siguiente. Continúe dibujando segmentos de esta manera hasta que el objeto de carga está completo. Haga doble clic para terminar de crear el objeto de carga. La polilínea de carga distribuida no se puede extender más allá del objeto de aparejo.
La carga distribuida es colocada en la línea de centro del objeto de aparejo.

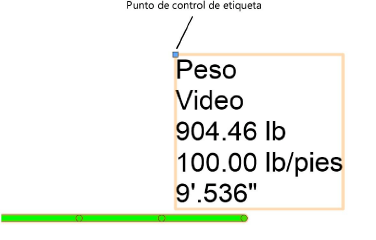

En vista Superior/Plano, se presenta la etiqueta de carga distribuida. Puede ser movida haciendo clic y arrastrando el punto de control de etiqueta.
Los parámetros pueden ser editados más adelante desde la paleta Información del objeto.
Haga clic para mostrar/ocultar los parámetros.Haga clic para mostrar/ocultar los parámetros.
|
Parámetro |
Descripción |
|
Categoría de carga |
Especifica la categoría de carga, lo cual es importante para cálculos (se requiere Braceworks) |
|
Longitud |
Presenta la longitud de la carga distribuida |
|
Mostrar etiqueta |
Presenta la etiqueta en vista Superior/Plano |
|
Escalar carga distribuida |
Automáticamente escala la carga distribuida con la escala del dibujo para que cargas más grandes sean más visibles |
|
Seleccionar objetos similares |
|
|
Objetos del mismo nombre |
Selecciona objetos de carga con el mismo parámetro Nombre de carga |
|
Objetos de la misma categoría de carga |
Selecciona objetos de carga con el mismo parámetro Categoría de carga |
|
Objetos del mismo peso total |
Selecciona objetos de carga de con el mismo parámetro Peso total |
|
Objetos del mismo peso distribuido |
Selecciona objetos de carga con el mismo peso distribuido |
|
Información de carga |
Información de carga es usada para cálculos e informes Braceworks (se requiere Braceworks) |
|
Incluir en cálculos (se requiere Braceworks) |
Incluye la carga en cálculos de Braceworks; anule la selección para que la carga no participe en cálculos estructurales. Una vez calculada, una carga que resulta en la inclinación del truss presenta un rótulo. Si está activado en las preferencias de Braceworks, un objeto de flecha de inclinación también se presenta cuando el truss se inclina más allá del umbral especificado. Ajuste la escala de una flecha de inclinación seleccionada desde la paleta Información del objeto. |
|
Nombre de grupo de carga |
Presenta la categoría de carga seleccionada |
|
ID de carga |
Ingrese una ID única para la carga para fines informativos en informes |
|
Nombre de carga |
Identifica el objeto en cálculos de carga |
|
Peso distribuido |
Ingrese el peso distribuido del objeto |
|
Peso total |
Ingrese el peso total del objeto |
|
Posición |
Presenta el nombre del objeto de aparejo asociado si la carga está adjuntada. Para métodos para adjuntar cargas, consulte Hacer la conexión. |
Agregar una carga distribuida automáticamente
|
Comando |
Espacio de trabajo: Ruta de acceso |
|
Agregar carga distribuida en la selección |
Design Suite: Entretenimiento > Aparejos/Braceworks Spotlight: Spotlight > Aparejos/Braceworks |
Si la longitud de una carga distribuida no es crítica, una carga distribuida puede ser agregada automáticamente a los objetos de aparejo en el dibujo.
Para agregar una carga distribuida automáticamente:
Seleccione el objeto de aparejo donde la carga distribuida será colocada. Cuando más de un objeto de aparejo es seleccionado, una carga distribuida es colocada en cada uno de ellos.
Seleccione el sistema para fácilmente seleccionar más de un objeto de aparejo y agregar la misma carga a cada uno de ellos automáticamente.
Seleccione el comando.
Se abre el cuadro de diálogo Configuraciones de carga para Crear y seleccionar conjuntos de carga. Seleccione otro conjunto de carga o ingrese parámetros de carga y seleccione el conjunto de <Configuraciones activas>.
Una carga distribuida es colocada a lo largo de cada objeto de aparejo.
