Cadenas de rodillo lineales
|
Modo |
Herramienta |
Espacio de trabajo: Conjunto de herramientas |
|
Modos para Crear líneas únicas Modos para La herramienta Inserción de símbolo |
Cadena de rodillo - Lineal
|
Design Suite, Architect, Spotlight: Componentes de máquina Landmark: Agregar herramienta a espacio de trabajo |
Múltiples herramientas de cadena de rodillo comparten la misma posición en el conjunto de herramientas. Haga clic y mantenga el mouse en la herramienta visible para abrir la lista Herramientas asociadas y seleccione la herramienta deseada.

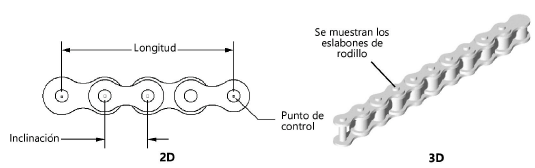

La cadena de rodillo lineal 2D es un objeto lineal, mientras que la cadena de rodillo lineal 3D es un objeto punto.
Para insertar una cadena de rodillo lineal:
Haga clic en la herramienta y el modo.
Haga clic para colocar el objeto y clic nuevamente para configurar el giro. La primera vez que se usa la herramienta en un archivo se abre un cuadro de diálogo de propiedades. Configure los parámetros predeterminados. Los parámetros pueden ser editados más adelante desde la paleta Información del objeto.
Haga clic para mostrar/ocultar los parámetros.Haga clic para mostrar/ocultar los parámetros.
|
Parámetro |
Descripción |
|
Std. Núm. de cadena (paso) |
Seleccione el número de cadena de rodillo de estándar ANSI o ISOSI; el paso es dado como referencia |
|
Longitud (sólo 2D) |
Especifique la longitud de la cadena de rodillo 2D ingresando un valor aquí, o haciendo clic y arrastrando uno de los puntos de control de cadena; a medida que aumenta la longitud, aumenta el número de eslabones (dependiendo del paso seleccionado) |
|
Número de eslabones |
Ingrese el número de eslabones; la longitud se ajusta automáticamente |
|
Inicio con eslabón de clavija |
Comienza la sección de cadena con un eslabón de clavija; de lo contrario, la sección comienza con un eslabón de rodillo |
|
Mostrar clavijas (sólo 3D) |
Presenta las clavijas |
