Fustes
|
Modo |
Herramienta |
Espacio de trabajo: Conjunto de herramientas |
|
Modos para La herramienta Inserción de símbolo |
Eje
|
Design Suite, Architect, Spotlight: Componentes de máquina Landmark: Agregar herramienta a espacio de trabajo |
La herramienta Fuste y la herramienta Fuste - 3D comparten la misma posición en el conjunto de herramientas. Haga clic y mantenga el mouse en la herramienta visible para abrir la lista Herramientas asociadas y seleccione la herramienta deseada.

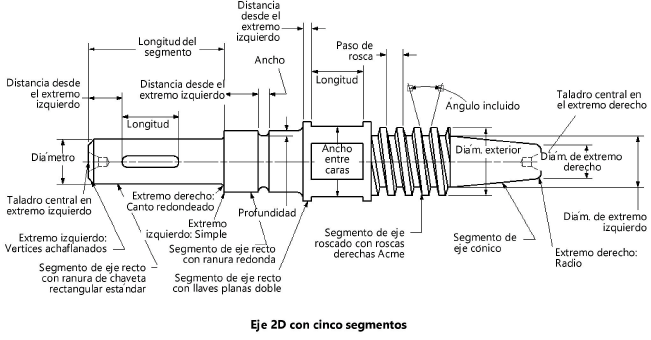

La herramienta Fuste permite crear un fuste que consiste en múltiples segmentos de fustes rectos, cónicos y roscados.
Para insertar un segmento de fuste:
Haga clic en la herramienta y el modo.
Haga clic para colocar el objeto y clic nuevamente para configurar el giro. La primera vez que se usa la herramienta en un archivo se abre un cuadro de diálogo de propiedades. Configure los parámetros predeterminados. Los parámetros pueden ser editados más adelante desde la paleta Información del objeto.
Haga clic en el botón Configuración desde la paleta Información del objeto para agregar, eliminar o modificar segmentos del componente de fuste (consulte Propiedades de segmento de fuste).
