Resortes de troquel
|
Modo |
Herramienta |
Espacio de trabajo: Conjunto de herramientas |
|
Modos para Crear líneas únicas Modos para La herramienta Inserción de símbolo |
Resorte de troquel
|
Design Suite, Architect, Spotlight: Componentes de máquina Landmark: Agregar herramienta a espacio de trabajo |
La herramienta Resorte de troquel y la herramienta Resorte de troquel - 3D comparten la misma posición en el conjunto de herramientas. Haga clic y mantenga el mouse en la herramienta visible para abrir la lista Herramientas asociadas y seleccione la herramienta deseada.
El resorte de troquel 2D es un objeto lineal, mientras que el resorte de troquel 3D es un objeto de punto.
Resortes de troquel son fabricados con alambre rectangular.
Para insertar un resorte de troquel:
Haga clic en la herramienta y el modo.
Haga clic para colocar el objeto y clic nuevamente para configurar el giro. La primera vez que usa la herramienta en un archivo se abre un cuadro de diálogo de propiedades. Configure los parámetros predeterminados. Los parámetros pueden ser editados más adelante desde la paleta Información del objeto.
Haga clic para mostrar/ocultar los parámetros.Haga clic para mostrar/ocultar los parámetros.
|
Parámetro |
Descripción |
|
Se ajusta en orificio |
El resorte podrá ajustarse en un orificio de este diámetro |
|
Se ajusta sobre el fuste |
El resorte podrá ajustarse sobre un eje de este diámetro |
|
Ancho de cable |
Especifique el ancho del cable |
|
Altura de alambre |
Ingrese la altura del cable |
|
Altura de sólido |
Ingrese la altura del resorte en compresión máxima |
|
Longitud de trabajo |
Especifique el valor de longitud del resorte trabajando, o haga clic y arrastre un punto de control de resorte para definir la longitud gráficamente
|
|
Espiral |
Seleccione una dirección de espiral Mano izquierda o Mano derecha |
|

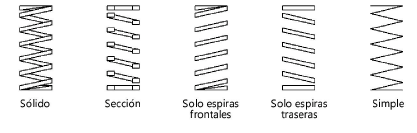

Presentación (sólo 2D) |
Seleccione un modo de presentación para resortes 2D
|
|
Dibujar línea central (sólo 2D) |
Dibuja el resorte con línea(s) central(es) |
