Rodamiento con brida - 2 orificios
|
Design Suite, Architect, Spotlight: Componentes de máquina Landmark: Agregar herramienta a espacio de trabajo |
Múltiples herramientas de rodamiento con brida comparten la misma posición en el conjunto de herramientas. Haga clic y mantenga el mouse en la herramienta visible para abrir la lista Herramientas asociadas y seleccione la herramienta deseada.
Para insertar un rodamiento con brida de dos orificios:
Haga clic en la herramienta y el modo.
Haga clic para colocar el objeto y clic nuevamente para configurar el giro. La primera vez que usa la herramienta en un archivo se abre un cuadro de diálogo de propiedades. Configure los parámetros predeterminados. Los parámetros pueden ser editados más adelante desde la paleta Información del objeto.
Haga clic para mostrar/ocultar los parámetros.Haga clic para mostrar/ocultar los parámetros.
|

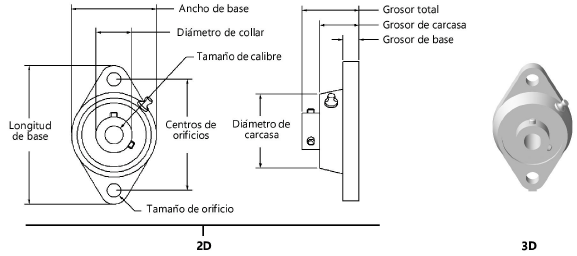

Parámetro |
Descripción |
|
Tamaño nominal |
Seleccione uno de los tamaños comunes de rodamiento con brida; los parámetros asociados son presentados en la paleta Información del objeto |
|
Usar cotas personalizadas |
Aplica modificaciones de parámetro personalizadas |
|
Tamaño de perforación |
Indique el diámetro de perforación |
|
Diámetro de cuello |
Especifique el diámetro del cuello del rodamiento |
|
Diámetro de carcasa |
Indique el diámetro de la carcasa |
|
Ancho de base |
Especifique el ancho de la base |
|
Longitud de base |
Especifique la longitud de la base |
|
Centros de perforaciones |
Indique la distancia entre los centros de orificios |
|
Tamaño de orificio |
Indique el diámetro de los orificios de montaje |
|
Grosor de base |
Especifique el ancho de la base del rodamiento |
|
Grosor de carcasa |
Ingrese el grosor de la carcasa |
|
Grosor total |
Especifique el ancho del rodamiento desde la parte superior del cuello a la parte inferior de la base |
|
Tamaño de tornillo de fijación |
Indique el tamaño de los tornillos de fijación de bloqueo |
|
Vista (sólo 2D) |
Seleccione la vista 2D
|
|
Mostrar tornillos de fijación |
Presenta los tornillos de fijación
|
|
Mostrar engrasador |
Presenta el engrasador
|
|

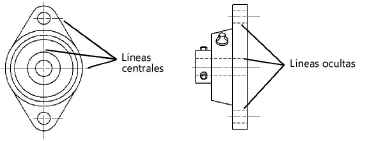

Mostrar líneas centrales y líneas ocultas (sólo 2D) |
Dibuja el rodamiento con líneas centrales y líneas ocultas
|
