Editar cotas con el mouse
Todo parámetro de cota está disponibles en la paleta Información del objeto y en el cuadro de diálogo Propiedades. Cotas también tienen varios controles que permiten realizar ajustes comunes de manera rápida y directa con el mouse.
Acción |
Descripción |

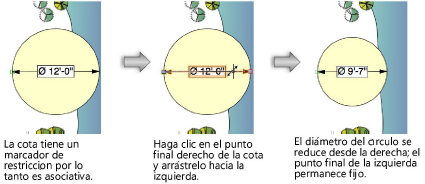

Cambiar la longitud de una cota gráficamente |
Para cotas lineales, haga clic en el punto final de la línea testigo con la herramienta Selección y arrástrela paralela a la línea de cota; en objetos de cota en cadena, el tamaño de cualquier cota contigua es ajustada automáticamente. Para cotas angulares, longitud de arco, radiales, o diametrales, haga clic en el punto final de una línea testigo con la herramienta Selección y arrástrela en la dirección deseada. Para cotas asociativas, un cambio a la longitud de una cota radial o diametral también cambia el tamaño del objeto asociado. Para ingresar un valor específico, use el campo Longitud desde la paleta Información del objeto. |

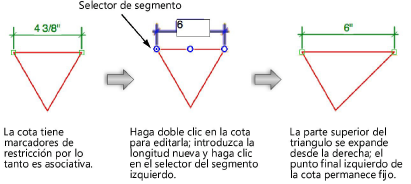

Ingrese la longitud de una cota en el dibujo (cotas lineales y en cadena) |
Haga doble clic en cualquier lugar en la cota para ingresar en un modo editar texto. Ingrese la longitud deseada, y luego use el selector de posición de segmento para especificar qué segmento permanecerá fijo cuando la cota es redimensionada. De manera alternativa, seleccione la herramienta Texto, y luego haga clic en el texto de cota para ingresar al modo editar texto. Para cotas asociativas, un cambio a la longitud de una cota lineal también cambia el tamaño del objeto asociado. |

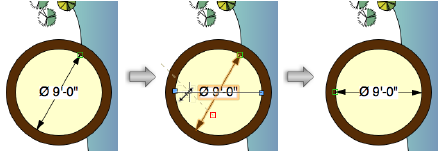

Cambiar el giro de una cota radial o diametral |
Haga clic en cualquier parte de la línea testigo con la herramienta Selección y arrástrela en la dirección deseada. |

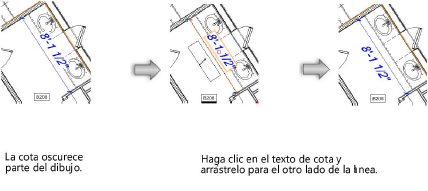

Cambiar la posición del texto de cota |
Haga clic en el texto con la herramienta Selección y arrástrelo a la ubicación deseada. El texto para una cota angular sólo puede ser movido a lo largo de la curva de la cota en sí; el texto para otras cotas puede ser movido en cualquier dirección. Para cotas de longitud lineales y de arco, presione y mantenga presionada la tecla Shift al arrastrar el texto para mantener la misma distancia de desplazamiento desde la línea de cota. Para ingresar un valor específico para el texto desplazado desde la línea de cota, use el campo Desplazamiento de texto desde la paleta Información del objeto. Para cotas lineales, longitud de arco y en cadena, una línea de referencia puede ser agregada desde el texto a la línea de cota, si es necesario.
|
Mover una cota. |
Con la herramienta Selección, haga clic en una línea testigo (pero no en un punto final) o en uno de los dos puntos de control en cada extremo de la línea de cota, y arrastre la cota complete a la nueva ubicación. Para cotas asociativas, esto también mueve el objeto asociado. |

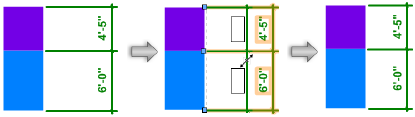

Cambiar el desplazamiento de la línea de cota desde el objeto acotado. (cotas lineales, en cadena y de arco) |
Haga clic en la línea de cota con la herramienta Selección y arrástrela a la ubicación deseada. Si la norma de acotación no tiene una longitud de la línea testigo fija, los puntos finales de la línea testigo permanecen fijos y la longitud de la línea testigo se ajusta en consecuencia. Si el estándar de cota tiene una longitud de línea testigo fija, las líneas de referencia no son ajustadas de manera predeterminada; para reemplazar la longitud fija, presione la tecla Shift mientras ser arrastra la línea de cota. Para ingresar un valor específico para la longitud de línea testigo, use la paleta Información del objeto. Para ingresar un valor específico para el desplazamiento, use el campo Desplazamiento de cota desde la paleta Información del objeto.
|

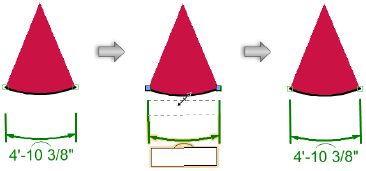

Cambiar el desplazamiento de las líneas testigo desde el objeto acotado. (cotas lineales, en cadena y de arco) |
Con la herramienta Selección, haga clic en la línea de trazo gris en los puntos finales de las líneas de referencia y arrástrela a la ubicación deseada. La línea de cota permanece fija y la longitud de la línea testigo es ajustada en consecuencia. Si el estándar de cota no tiene una longitud de línea testigo fija, la paleta Información del objeto muestra que las líneas de referencia tienen un reemplazo de desplazamiento. Si el estándar de cota tiene una longitud de línea testigo fija, la paleta Información del objeto muestra que las líneas de referencia tienen un reemplazo de longitud. Para ingresar un valor específico para el desplazamiento o la longitud de las líneas testigo, use la configuración Reemplazar desde la paleta Información del objeto.
Si la cota tiene múltiples valores de reemplazo para desplazamiento o longitud, cada línea testigo tiene su propia línea de trazos para editar.
|

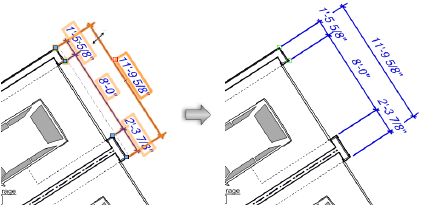

Modificar los desplazamientos de varias líneas de cota o líneas testigo al mismo tiempo (cotas lineales y en cadena) |
Con la herramienta Selección, seleccione las cotas a modificar. Arrastre una de las líneas de cota a la ubicación deseada; toda línea de cota seleccionada se mueven la misma distancia Arrastre una de las líneas de trazo grises que indican el desplazamiento de línea testigo a la ubicación deseada; los puntos finales de toda línea testigo seleccionada se mueven la misma distancia.
|
