Desplazamiento de objetos
|
Herramienta |
Conjunto de herramientas |
Acceso directo |
|
Desplazamiento
|
Básico |
Shift+- (guión) |
La herramienta Desplazamiento permite crear duplicados de un objeto original, separados de éste, o desplazar el objeto elegido de su ubicación original. Use esta herramienta para crear fácilmente objetos paralelos, tales como líneas y paredes. También puede emplearla en la producción de una versión más grande o más pequeña de objetos cerrados, tales como óvalos y paredes conectadas. Las superficies NURBS se desplazan a la distancia de desplazamiento en la dirección normal de la superficie.
Para cambiar cuáles objetos son seleccionados, presione y mantenga presionada la tecla Alt (Windows) o la tecla Cmd (Mac) para temporalmente activar la herramienta Selección.
La herramienta Desplazamiento tiene cuatro modos, que también son opciones en el cuadro de diálogo Preferencias de la herramienta Desplazamiento.
|
Modo |
Descripción |
|
Desplazar por distancia
|
Úselo para mover el objeto a la distancia indicada desde su lugar original. |
|
Desplazar a un punto
|
Úselo para desplazar el objeto en cuestión a la distancia indicada con el clic del ratón. |
|
Duplicar y desplazar
|
Úselo para duplicar el objeto en la ubicación de desplazamiento. |
|
Desplazar objeto original
|
Úselo para mover el objeto original adonde quiera desplazarlo. |
|
Preferencias
|
Úselo para abrir el cuadro de diálogo Preferencias, donde puede indicar los parámetros adicionales de objetos. |
|
Distancia |
Indique la distancia como valor del modo Desplazar por distancia. |
Ajuste el grado de suavizado en el campo Resolución de conversión 2D del panel Editar del cuadro de diálogo Preferencias de Vectorworks. Cuanto mayor sea la resolución de conversión, mayor será el grado de suavizado, lo que produce un desplazamiento más preciso de los objetos. Para más información sobre resolución de conversión 2D, consulte Preferencias de Vectorworks: Panel Editar.
Pasos para desplazar uno o más objetos:
Escoja el objeto que desea desplazar.
Haga clic en la herramienta.
Haga clic en Preferencias para abrir el cuadro de diálogo Preferencias de la herramienta desplazamiento y especificar los parámetros predeterminados de la herramienta.
Haga clic para mostrar/ocultar los parámetros.Haga clic para mostrar/ocultar los parámetros.
|
Parámetro |
Descripción |
|
Método |
|
|
Desplazar por distancia |
Coloca el objeto desplazado a la Distancia especificada desde la ubicación original (igual que seleccionar el botón de la barra de herramientas e ingresar la distancia en la barra de herramientas) |
|
Desplazar a un punto |
Coloca el objeto desplazado a una distancia especificada por un clic con el mouse (igual que seleccionar el botón de la barra de herramientas) |
|
Duplicación |
|
|
Duplicar y desplazar |
Úselo para duplicar el objeto en la ubicación de desplazamiento, igual que si escogiera el botón en la barra de herramienta. |
|
Desplazar objeto original |
Úselo para mover el objeto original adonde quiera desplazarlo, igual que si escogiera el botón en la barra de herramienta. |
|
Desplazamiento de pared |
|
|
Desplazamiento de pared |
Úselo para desplazar las paredes desde la línea central de la ubicación original de la pared. |
|
Desplazar desde borde más cercano |
Úselo para desplazar las paredes desde el borde más cercano a la ubicación original de la pared. |
|
Esquinas suavizadas |
Úselo para redondear las esquinas agudas en el objeto desplazado. |
|
Cerrar curvas abiertas |
Úselo para delinear líneas en ambos extremos de los objetos originales y sus duplicados desplazados para crear una forma geométrica cerrada desde las curvas abiertas. |
Según las preferencias de desplazamiento, aplique una de las siguientes opciones:
|
Método de desplazamiento |
Descripción |
|
Desplazar por distancia |
|
|
Haga clic en los objetos a desplazar |
Escoja el objeto que va a desplazar; el objeto queda resaltado. Haga clic para especificar la ubicación de desplazamiento en relación con el objeto seleccionado y para colocar el objeto desplazado. Para continuar desplazando objetos, haga clic en otro objeto para resaltarlo y luego haga clic nuevamente para indicar la ubicación de desplazamiento. |
|
Desplazar objetos seleccionados |
Haga clic en el dibujo para especificar la ubicación de desplazamiento en relación con el objeto seleccionado originalmente y para colocar el objeto desplazado. El objeto desplazado ahora está seleccionado; para desplazar desde ese objeto haga clic nuevamente para indicar la ubicación de desplazamiento. |
|

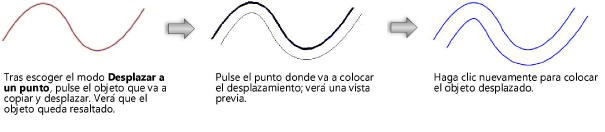

Desplazar a un punto |
|
|
Haga clic en objetos a desplazar |
Escoja el objeto que va a desplazar; el objeto queda resaltado. Mueva el mouse para ajustar la vista previa del desplazamiento si es necesario, y luego haga clic para colocar el objeto desplazado. Para continuar desplazando objetos, haga clic en otro objeto para resaltarlo y luego haga clic nuevamente para indicar la ubicación de desplazamiento. |
|
Desplazar objetos seleccionados |
Haga clic para configurar el punto de desplazamiento (mueva el mouse para ajustar la vista previa del desplazamiento si es necesario), y luego haga clic nuevamente para colocar el objeto desplazado. El objeto desplazado ahora está seleccionado; para desplazar desde ese objeto haga clic nuevamente para indicar la ubicación de desplazamiento. |
El programa coloca un duplicado del objeto o el objeto original en la ubicación del desplazamiento, según las preferencias indicadas para este último.

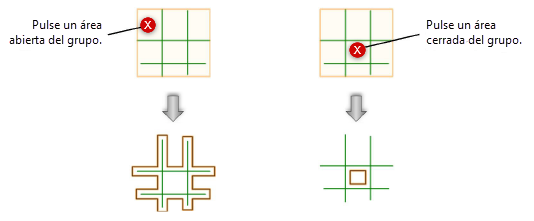

Tratándose de objetos agrupados, el resultado del desplazamiento depende de dónde haya pulsado el cursor.
