Crear viewports de elevación interior
|
Comando |
Ruta de acceso |
|
Crear encuadre de alzado interior |
Vista |
El comando Crear viewport de elevación interior crea hasta cuatro viewports de elevación interior de una habitación o área de un modelo al mismo tiempo. Las vistas de alzado interior son un tipo de vista de sección vertical, pero en lugar de crear una sección transversal del área, el comando crea líneas de sección con extensiones definidas por los muros que rodean al indicador de alzado interior. La coordinación automática del dibujo entre el marcador de elevación interior y las ventanas asociadas se mantiene siempre que las ventanas se mantengan en la misma capa de diseño en la que se crearon originalmente.

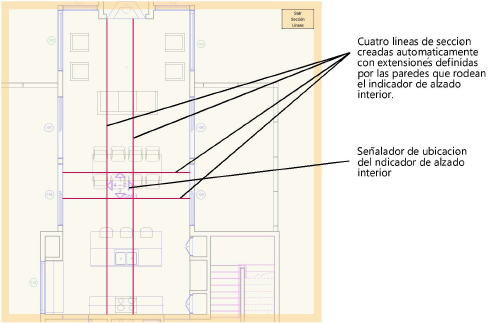

Por defecto, la extensión vertical de las líneas de sección viene determinada por la parte inferior del armario bajo y la parte superior del muro más alto de todas las capas visibles en una ventana gráfica de capa de pliego, o por la altura de la capa activa para una ventana gráfica de capa de diseño. Por defecto, la extensión horizontal viene determinada por las paredes más cercanas en la dirección XY de cada Línea de sección; si no hay ninguna pared en una dirección, la extensión vendrá determinada por la caja acotante del objeto más cercano. Líneas de sección, que no son visibles en la capa de diseño, pueden ser editadas después de su creación haciendo clic en Editar líneas de sección desde la paleta Información del objeto o haciendo doble clic en el marcador de elevación interior.
Para crear encuadres de alzado interior:
Asegúrese de que la capa de diseño deseada está activa (normalmente, es la capa que contiene las paredes) y ajuste el dibujo a la vista Superior/plano.

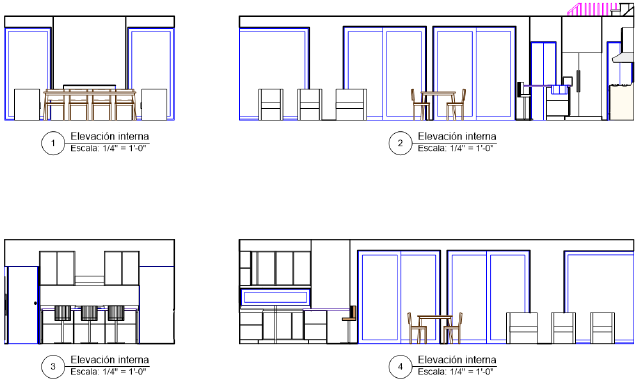

Una vez creadas las vistas, el indicador de alzado interior se mostrará en la capa de diseño activa. Los encuadres están conectados a este marcador para facilitar la edición y la coordinación automática.
Seleccione el comando.
Haga clic una vez para colocar el marcador de alzado interior en el dibujo y haga clic de nuevo para establecer la rotación.
Se abre el cuadro de diálogo Crear encuadres de alzado interior para establecer las propiedades de los encuadres.
Haga clic para mostrar/ocultar los parámetros.Haga clic para mostrar/ocultar los parámetros.
|
Parámetro |
Descripción |
|
Nombre de estilo |
Desde el Selector de recursos, haga doble clic en un recurso para activarlo o haga clic en Sin estilo. Si un objeto con estilo es convertido en sin estilo, los valores actuales son retenidos, pero todo parámetro es configurado a Por instancia para permitir la edición. |
|
Por estilo/instancia |
Un gráfico indica si cada parámetro que puede ser ajustado por el estilo del encuadre se establece en Por estilo y se le da un valor fijo o se establece en Por instancia y es modificable en el cuadro de diálogo. Un estilo puede tener una combinación de ambas configuraciones para equilibrar la necesidad de consistencia y flexibilidad. Algunos parámetros deben establecerse por instancia y no están sujetos a estos ajustes. Los ajustes de configuración Por estilo/Instancia son establecidos por el estilo y no pueden modificarse desde este cuadro de diálogo.
Para editar el estilo, consulte Creación y edición de estilos de encuadre; editar el estilo modifica todo viewport en el archivo que usa ese estilo. |
|
Configuraciones generales |
|
|
Nombre de viewport |
Ingrese un nombre descriptivo para el viewport; este nombre debe ser único en el documento |
|
Crear en Capa |
Seleccione la lámina o capa de diseño donde se creará la ventana, o seleccione Nueva lámina o capa de diseño para crear una capa... |
|
Usar rótulo de dibujo (sólo capa Hoja) |
Crea un rótulo de dibujo en el espacio de anotación del encuadre; seleccione el estilo en el Selector de recursos. |
|
Dibujo |
Especifica las direcciones para crear encuadres de alzado interior. El marcador de elevación interior detecta su posición en relación con los cuatro cuadrantes en el plano de pantalla, barriendo 45º desde cada dirección XY (0°, 90°, 180° y 270°) correspondientes a los nombres Norte, Este, Sur y Oeste. |
|
Número |
Para cada viewport, Número es asignado de manera predeterminada el siguiente número de dibujo secuencial en la capa seleccionada. Estos números deben ser únicos en esta capa; si un número existente cae dentro de la gama seleccionada, se omite el número. Estos números se muestran en los indicadores de alzado interior, así como en los objetos de anotación situados en estas ventanas o vinculados a ellas. |
|
Título |
Para cada encuadre, especifica un título descriptivo de hasta 63 caracteres. El título se muestra para los objetos de anotación del encuadre. Si Usar coordinación de dibujo automática es seleccionado en las preferencias de documento, un cambio a este campo para el viewport automáticamente cambia el campo para la etiqueta de dibujo del viewport y viceversa. |
|
Capas |
Especifica cuáles capas de diseño son visibles en el viewport; consulte Columnas de visibilidad. Al editar propiedades de viewport o crear/editar un estilo de viewport, permite cambios a algunas de las propiedades de capa en el viewport; consulte Procedimiento para cambiar las propiedades de capa de los encuadres de lámina o de capa de diseño. |
|
Clases |
Especifica cuáles clases son visibles en el viewport; consulte Columnas de visibilidad. También puede usarlo para cambiar algunas de las propiedades de clase en el encuadre durante la edición de propiedades del encuadre o si está creando o editando un estilo de encuadre, inclusive los cambios en las propiedades de anotaciones u objetos de recortes. Visibilidades de clase pueden ser reemplazadas para un viewport seleccionado; consulte Cambiar las propiedades de clase de capa de hoja o viewports de capa de diseño. |
|
Escala (sólo capa Hoja) |
Especifica la escala de viewport en relación con la página; seleccione una escala o elija Personalizada e ingrese un valor de Escala personalizada. |
|
Nivel de detalle |
Seleccione el nivel de detalle para símbolos y objetos de complemento en el viewport; consulte Personalizar niveles de detalle para componentes 2D y 3D de definiciones de símbolo y objetos de complemento. Los componentes de pared, losa y cubierta se muestran con los ajustes Medio y Alto. |
|
Mostrar objetos planarios |
Muestra objetos planarios en 2D. |
|
Mostrar componentes 2D |
Presenta componentes 2D (cuando están disponibles) para símbolos y objetos de complemento posicionados normales a la vista; consulte Concepto: Componentes 2D para definiciones de símbolo y objetos de complemento. Cuando el objeto no tiene ningún componente 2D para la vista, se muestra el componente 3D. Esto sólo se aplica a las vistas con renderizado de líneas ocultas y ajustadas a una vista 3D en proyección Ortogonal. Para viewports de elevación interior de capa de diseño, cuando se anula la selección de Presentar aplanado el viewport presenta componentes 2D solamente dentro de los gráficos de corte. |
|
Mostrar plano o plana (sólo capa de diseño) |
Muestra siempre una vista de sección "aplanada", similar a una vista de sección en una capa de lámina; deseleccione esta opción para mostrar la vista actual seleccionada para la capa de diseño en la ventana gráfica. |
|
Configuraciones de presentación |
|
|
Mostrar extensiones más allá del plano de corte |
Muestra objetos más allá del plano de corte de la sección. |
|
Renderizado de fondo |
Especifica el modo de render para el viewport; algunos modos activan el botón Configuraciones de render de segundo plano para especificar parámetros de renderizado. Después de que el viewport es creado, renderizado de primer plano puede ser agregado para un efecto de renderizado compuesto; consulte Propiedades de viewport. Para viewports de elevación interior de capa de diseño, los modos de renderizado sólo están disponibles cuando Presentar aplanado es seleccionado. |
|
Configuración de renderizado de fondo |
Disponible cuando el modo Render de segundo plano requiere la configuración de parámetros. Consulte los temas correspondientes a continuación: Configuraciones de matizado: Opciones de matizado Configuraciones de Renderworks personalizadas: Opciones personalizadas de Renderworks Configuraciones de Renderworks artístico: Opciones de Renderworks artístico Configuraciones de Línea oculta, Línea de trazo oculta y Polígono matizado final: Opciones de renderizado de línea Configuraciones de bocetos: Aplicar estilos de boceto a viewports |
|
Mostrar rellenos 2D (sólo capa Hoja) |
Si Render de segundo plano está configurado a Línea oculta o Línea de trazo oculta, presenta rellenos 2D para objetos planos y componentes 2D; consulte Atributos de relleno |
|
Fondo RW (sólo capa Hoja) |
Disponible si el modo Render de segundo plano es un modo de Renderworks. Si un estilo de Renderworks es seleccionado, pero ninguna opción de RW de segundo plano está disponible, el segundo plano es controlado por el estilo; consulte Estilos de Renderworks. |
|
Visualización de datos |
Aplilca una visualización de datos al encuadre para ocultar objetos o cambiar atributos de objeto en base a datos de objeto; consulte Ver el dibujo según datos o atributos |
|
Crear leyenda de visualización de datos |
Agrega una leyenda de visualización de datos al encuadre |
|
Puntos de referencia de elevación (Se requiere Architect o Landmark) |
Disponible cuando el proyecto está configurado con plantas. Abre el cuadro de diálogo Puntos de referencia de elevación para especificar puntos de referencia de elevación para vincular a los niveles de planta (consulte Cotas de nivel y plantas). |
|
Configuración del Indicador de alzado interior |
|
|
Estilo del Indicador de alzado interior |
Seleccione el estilo en el Selector de recursos. |
|
Coordenada Automática |
Automáticamente presenta el Número de dibujo y el Título de dibujo de los viewports de elevación interior en el marcador. Deseleccione esta opción para introducir esta información manualmente. |
|
Número de Dibujo/Título de Dibujo/Número de lámina |
Identifica los encuadres a los que hace referencia el marcador. Si se anula la selección de Coordinar automáticamente, ingrese la información manualmente. En caso contrario, se utiliza la información de los encuadres vinculados. |
|
Detalles constructivos |
Especifica un número de detalle para el marcador. |
El marcador de alzado interior se muestra en la capa de diseño que estaba activa cuando se crearon las vistas. Se actualiza para reflejar qué ventanas se crearon y para mostrarse con los ajustes de configuración seleccionados. Los encuadres asociados se colocan en la capa de diseño o lámina especificada. Al mover ventanas individuales a una capa diferente se rompe la asociación con el indicador de alzado interior y las demás ventanas, y la ventana de alzado interior reubicada se convierte en una ventana de sección.
De manera opcional, cree un recurso de estilo desde un objeto sin estilo; consulte Creación y edición de estilos de encuadre.
