Crear una hoja de cableado
|
Comando |
Espacio de trabajo: Ruta de acceso |
|
Crear hoja de cableado |
Design Suite: Entretenimiento > Documentación de ConnectCAD Spotlight: Spotlight > Documentación de ConnectCAD ConnectCAD: ConnectCAD > Documentación |
La hoja de cableado es una vista del plano de planta con un resumen de las rutas usadas por circuitos esquemáticos entre puntos de caída.
Cableado es indicado con arcos y circuitos eléctricos, con un equilibrio personalizable entre los dos tipos. Dos estilos gráficos denotan las rutas de cable:
arcos entre puntos de caída, normalmente indican tramos cortos, o
circuitos eléctricos a ubicaciones con nombre, con etiquetas mostrando los números y tipos de cables fluyendo a una ubicación en particular.
Los tramos de cable son anotados con cantidades y tipos de cables para cada tramo. Hojas de cableado son creadas automáticamente como viewports en una capa de hoja; consulte Crear viewports de capa de hoja. La vista puede estar presente como una superposición en un viewport de plano de planta.
Para crear una hoja de cableado:
Seleccione el comando.
Si el cable tendido aún no ha sido analizada con el comando Analizar cables tendidos, este análisis ocurre automáticamente para verificar la existencia de una ruta para cada circuito.
Se abre el cuadro de diálogo Crear hoja de cableado.
Haga clic para mostrar/ocultar los parámetros.Haga clic para mostrar/ocultar los parámetros.
|
Parámetro |
Descripción |
|
Capa de diseño (origen) |
Seleccionar la capa de diseño con la red de cables tendidos |
|
Capa de hoja (destino) |
Seleccione la capa de hoja donde la hoja de cableado será creada, o seleccione Nueva capa de hoja para crear una capa de hoja |
|
Nombre de encuadre |
Un nombre de viewport es proporcionado automáticamente; edite el nombre si es necesario |
|
Estilo de anotación de cable |
Arrastre el control deslizante para seleccionar el equilibrio entre indicadores de circuitos eléctricos e indicadores de arcos. Si uno de los puntos de caída de inicio o fin no está visible, una anotación de circuito eléctrico siempre es usada para ese cable. |

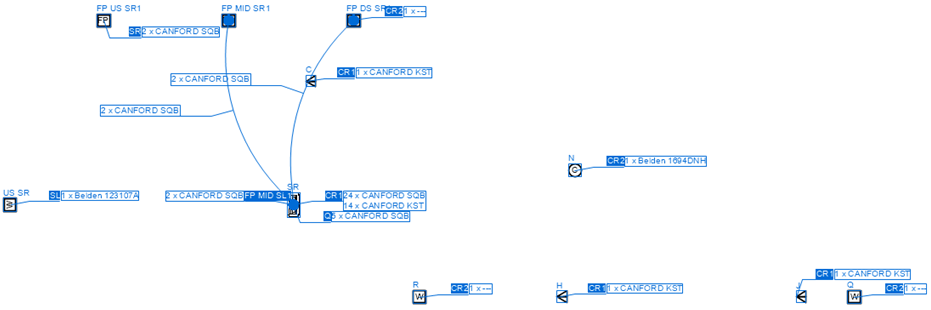

La hoja de cableado es creada como un viewport en la capa de hoja designada. Cada punto de caída tiene una etiqueta con su nombre. Cableado está indicado con arcos y circuitos eléctricos. Las etiquetas de cableado son creadas en la capa de anotación del viewport, donde pueden ser editadas.
